Description

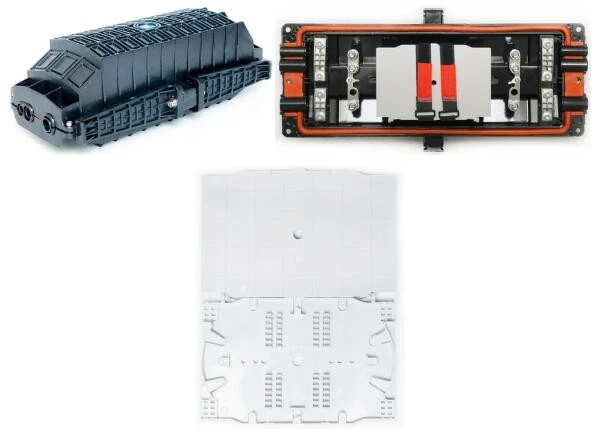

FOSCN6 Inline Type Fiber Optic Splice Closure (FOSC) is mechanical sealing for reusable application.
Caractéristiques techniques :
| Modèle | FOSCIN6 |
| Taper | Type en ligne |
| Nombre de ports d'entrée/de sortie | 6 ports |
| Diamètre du câble | 2 ports×16mm, 2 ports×20mm, 2 ports×23mm |
| Capacité maximale | Bunchy: 288 fibers;Ribbon: 432 fiber |
| Capacité par plateau de raccordement | Faisceau : simple couche : 12 fibres ; double couche : 24 fibres ; ruban : 6 pièces |
| Nombre de plateaux d'épissure | 12pcs |
| Matériau de la carrosserie | PC |
| Matériau d'étanchéité | Caoutchouc thermoplastique |
| Méthode d'assemblage | Aérien, enfoui directement, en canalisation, en applique murale, en regard |
| Dimension | 450(L)×216(W)×160(H)mm |
| Poids net | 3.1~3.8KG |
| Température | -40 °C à 65 °C |

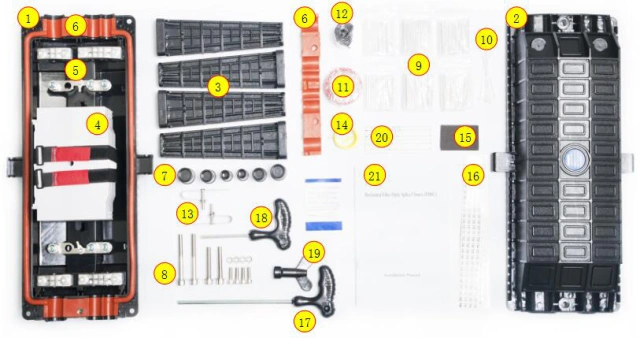

Principaux composants :
| Article | Nom | Utilisation | Quantité |
| 1 | Logement (en bas) | Pour protéger les épissures des câbles à fibres optiques | 1 pièce |
| 2 | Logement (Couverture) | Pour protéger les épissures des câbles à fibres optiques | 1 pièce |
| 3 | Insertion Plate | To fix the housings | 2 pairs |
| 4 | Plateau d'épissure | Pour fixer les manchons de protection des épissures de fibres optiques | Max. 12pcs |
| 5 | Fondation | Pour fixer les câbles à fibres optiques, les éléments de renforcement et les plateaux d'épissure | 1 pièce |
| 6 | Œillet d'étanchéité | Pour sceller le fond et le couvercle | 1 ensemble |
| 7 | Prise | Pour obturer les orifices vides | 6pcs |
| 8 | Bolt | Pour fixer le fond et le couvercle | 1 ensemble |
Accessoires de série :
| Article | Nom | Utilisation | Quantité |
| 9 | Manchons de protection pour épissures de fibres optiques | Pour protéger les épissures de fibres optiques | Identique à la capacité |
| 10 | Attache en nylon | Pour fixer des tubes de réserve contenant des fibres | 8 pièces |
| 11 | Ruban isolant | Pour augmenter le diamètre du câble en vue de la fixation | 1 rouleau |
| 12 | Ruban d'étanchéité | Pour agrandir le diamètre du câble afin de permettre le passage de l'œillet d'étanchéité | 1 rouleau |
| 13 | Crochet de suspension | Pour une installation aérienne | 2 pièces |
| 14 | Fil de mise à la terre | À raccorder à un dispositif de mise à la terre | 1 pièce |
| 15 | Toile abrasive | Pour polir un câble à fibre optique | 1 pièce |
| 16 | Papier d'étiquetage | Pour étiqueter les fibres | 1 ensemble |
| 17 | M8 Wrench | To screw bolts of housing and insertion plates | 1 pièce |
| 18 | Clé M6 | To screw small bolts of housing | 1 pièce |
| 19 | Clé M10 | Pour visser des écrous sur un élément de résistance | 1 pièce |
| 20 | Measuring Paper | To measure perimeter of fiber cable | 1 pièce |
| 21 | User Manual | To instruct installation | 1 pièce |
Accessoires en option :
| Article | Nom | Utilisation | Quantité |
| 1 | Valve | Pour effectuer des essais de pression et d'étanchéité | 1 pièce |
| 2 | Dispositif de mise à la terre | Extraction des composants métalliques d'un câble à fibres optiques | 1 ensemble |
| 3 | Tube tampon | Pour protéger les fibres et être fixé sur des plateaux d'épissure | spécifié |
| 4 | Déshydratant | Pour déshydrater l'air dans le FOSC après la fermeture hermétique | 1 sachet |
