Descripción

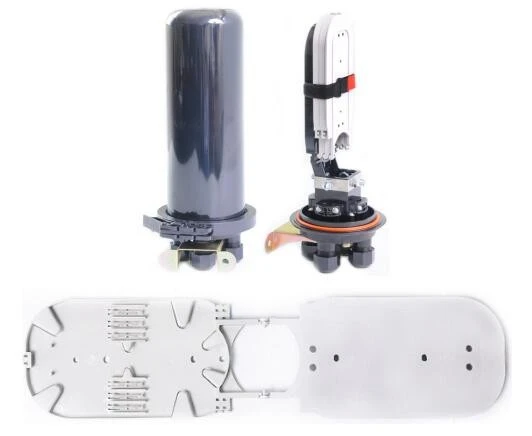

FOSCME4 Dome Type Mechanical Sealing Fiber Optic Splice Closure (FOSC) is mechanical sealing.
Especificación:
| Modelo | FOSCME4 |
| Tipo | Tipo cúpula |
| Estructura de sellado | Mecánico |
| Número de puertos de entrada/salida | 4 puertos |
| Diámetro del cable | 4 puertos × 17 mm |
| Capacidad máxima | Mazo: 96 fibras; Cinta: 144 fibras |
| Capacidad por bandeja de empalmes | Bunchy: single layer:12 fibers; dual layers: 24 fibers;Ribbon: standard: 3pcs; max.: 6pcs |
| Cantidad de bandeja de empalme | 4 piezas |
| Material de la carrocería | PC |
| Material de sellado | Caucho termoplástico |
| Método de montaje | Aéreo, enterrado directamente, por tubería, montaje en pared, pozo de registro |
| Dimensión | 395(H)×190(D)mm |
| Peso neto | 2.4~3.0KG |
| Temperatura | -40 ℃ a 65 ℃ |

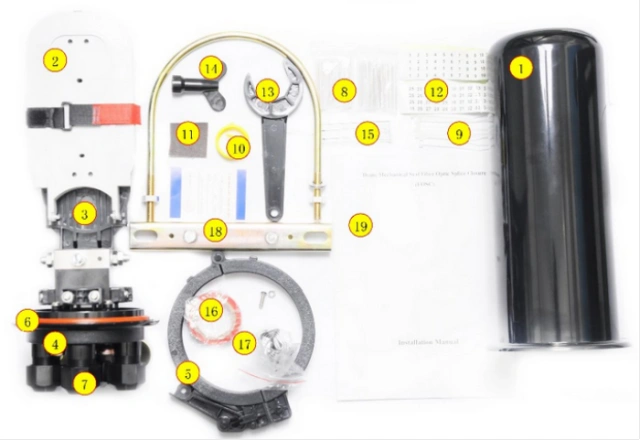

Componentes principales:
| Artículo | Nombre | Uso | Cantidad |
| 1 | Vivienda (Portada) | Para proteger los empalmes de cables de fibra óptica | 1 pza |
| 2 | Bandeja de empalme | Para reparar los manguitos de protección de empalme de fibra | Máx. 4 unidades |
| 3 | Bandeja para fibra óptica | Para almacenar fibras de tubo suelto | 1 pza |
| 4 | Vivienda (básica) | Para reparar la estructura interna y externa | 1 pza |
| 5 | Aro de plástico | Para fijar la cubierta y la base de la carcasa | 1 pza |
| 6 | Ojal de sellado | Para sellar la tapa y la base | 1 juego |
| 7 | Anillos de sellado para puertos | Para sellar los puertos de cables | 4 piezas |
Accesorios estándar:
| Artículo | Nombre | Uso | Cantidad |
| 8 | Fundas protectoras para empalmes de fibra óptica | Para proteger los empalmes de fibra óptica | Igual que la capacidad |
| 9 | Brida de nailon | Para fijar los tubos de amortiguación con fibras en su interior | 8 unidades |
| 10 | Cable de puesta a tierra | Para conectar con el dispositivo de puesta a tierra | 1 pza |
| 11 | Tela abrasiva | Para pulir cable de fibra óptica | 1 pza |
| 12 | Papel para etiquetar | Para etiquetar fibras | 1 juego |
| 13 | Llave inglesa | Para apretar las tuercas de los puertos de cable | 1 pza |
| 14 | Llave M10 | Atornillar tuercas para el elemento de soporte | 1 pza |
| 15 | Midiendo papel | Para medir el perímetro del cable de fibra | 1 pza |
| 16 | Cinta aislante | Para aumentar el diámetro del cable para su fijación | 1 rollo |
| 17 | Cinta de sellar | Para aumentar el diámetro del cable para el prensaestopas | 1 rollo |
| 18 | Aro colgante | Para instalar en pared y poste | 1 juego |
| 19 | Manual de usuario | Para indicar la instalación | 1 pza |
Accesorios opcionales:
| Artículo | Nombre | Uso | Cantidad |
| 1 | Válvula | Para realizar pruebas de presión y hermeticidad | 1 pza |
| 2 | Dispositivo de puesta a tierra | Para extraer los componentes metálicos del cable de fibra óptica | 1 juego |
| 3 | Tubo de extensión del guardamano | Para proteger las fibras y fijarlas en las bandejas de empalme | especificado |
| 4 | Desecante | Desecar el aire en el FOSC después del sellado | 1 bolsa |
