Descrição

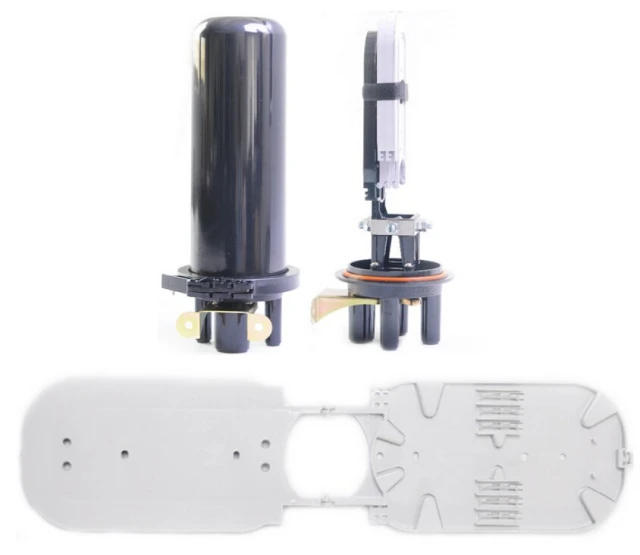

FOSCYK4 Dome Type Heat Shrinkable Fiber Optic Splice Closure (FOSC) is heat shrinkable sealing and suitable for uncut cables.
Especificação:
| Modelo | FOSCYK4 |
| Tipo | Tipo de cúpula |
| Estrutura de vedação | Heat shrinkable |
| Número de portas de entrada/saída | 4 portas |
| Diâmetro do cabo | 3 ports×16mm, 1 port×25mm |
| Capacidade máxima | Bunchy: 96 fibers;Ribbon: 144 fibers |
| Capacidade por tabuleiro de emenda | Bunchy: single layer: 12 fibers; dual layers: 24 fibers;Ribbon: 6pcs |
| Quantidade de bandejas de emenda | 4 unidades |
| Material da carroçaria | PC |
| Material de vedação | Borracha termoplástica |
| Método de montagem | Aéreo, enterrado diretamente, em conduta, montagem na parede, poço de inspeção |
| Dimensão | 410(H)×190(D)mm |
| Peso líquido | 2.3~2.5KG |
| Temperatura | -40 ℃ a 65 ℃ |
Componentes principais:

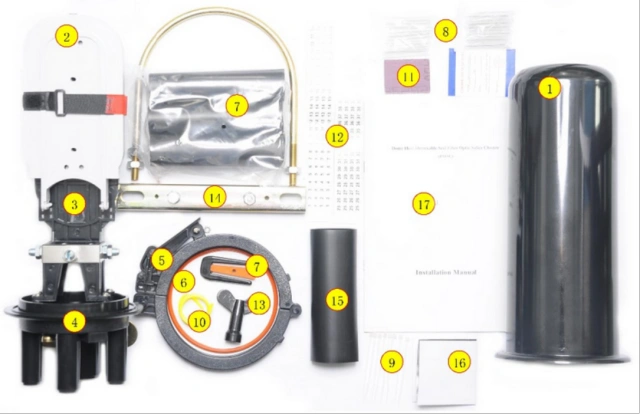

| Item | Nome | Utilização | Quantidade |
| 1 | Habitação (Capa) | Para proteger as emendas dos cabos de fibra ótica | 1 un |
| 2 | Bandeja de emendas | Para fixar as mangas de proteção das emendas de fibra ótica | Máx. 4 unidades |
| 3 | Bandeja de suporte para fibras | Para armazenar fibras em tubo solto | 1 un |
| 4 | Habitação (Base) | Para corrigir a estrutura interna e externa | 1 un |
| 5 | Aro de plástico | Para fixar a tampa e a base da caixa | 1 un |
| 6 | Anel de vedação | Para vedar a tampa e a base | 1 conjunto |
Acessórios de série:
| Item | Nome | Utilização | Quantidade |
| 7 | Heat Shrinkable Protective Tubes and Branching Clip | To seal fiber optic splice closure | As per capacity |
| 8 | Mangas de proteção para emendas de fibra ótica | Para proteger as emendas de fibra ótica | O mesmo que capacidade |
| 9 | Laço de nylon | Para fixar tubos de amortecedor com fibras no interior | 8 unid. |
| 10 | Fio de ligação à terra | Para ligar ao dispositivo de ligação à terra | 1 un |
| 11 | Pano abrasivo | Para polir cabos de fibra ótica | 1 un |
| 12 | Papel para etiquetagem | Para identificar as fibras | 1 conjunto |
| 13 | Chave M10 | Para aparafusar porcas em elementos de resistência | 1 un |
| 14 | Aro suspenso | Para instalação na parede e num poste | 1 conjunto |
| 15 | Heat Shrinkable Fixing Tube (Mass) | To seal fiber cables | optional |
| 16 | Aluminum-foil Paper | To protect cable ports when heated | 1 un |
| 17 | Manual do Utilizador | Instruções de instalação | 1 un |
Acessórios opcionais:
| Item | Nome | Utilização | Quantidade |
| 1 | Válvula | Para realizar ensaios de pressão e estanqueidade | 1 un |
| 2 | Dispositivo de ligação à terra | Para extrair os componentes metálicos de um cabo de fibra ótica | 1 conjunto |
| 3 | Tubo tampão | Para proteger as fibras e ser fixado em bandejas de emenda | especificado |
| 4 | Desecante | Para dessecar o ar no FOSC após a vedação | 1 saco |
