Descripción

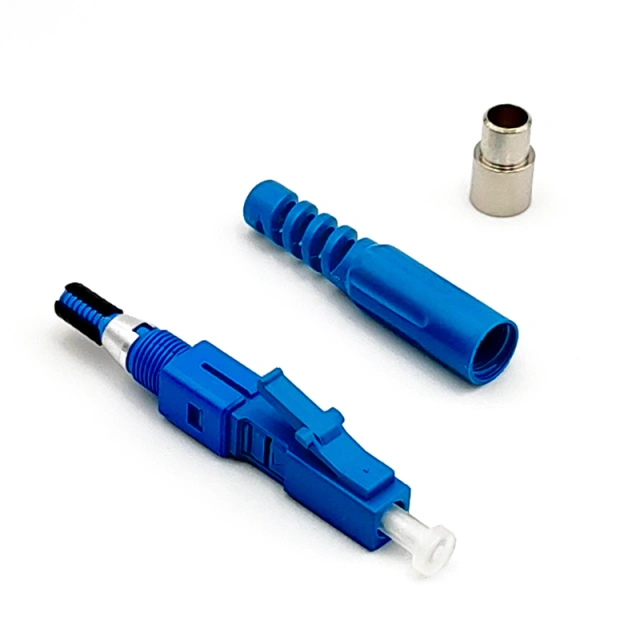

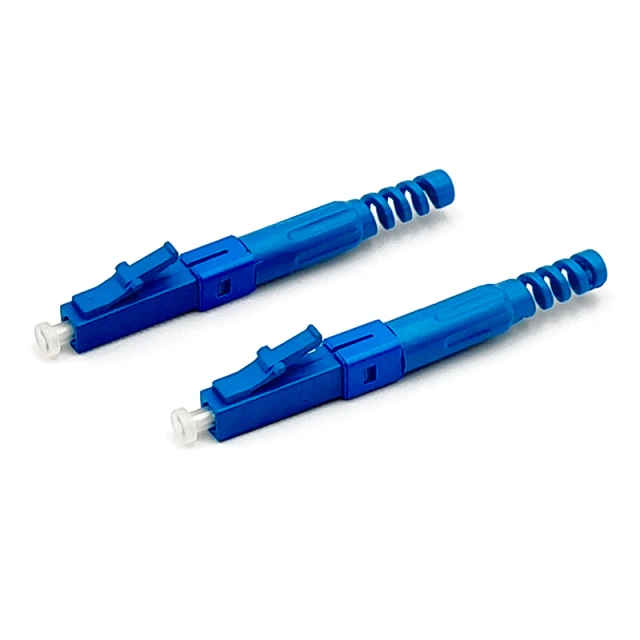

ELC920H-UPC: conector rápido LC/UPC para cables de fibra óptica de interior de 3,0 mm, 2,0 mm y 0,9 mm; conector para montaje en campo
Características
– Con fibra integrada, pulido en fábrica;
– Gel a juego en el interior;
– Se puede aplicar a diferentes situaciones;
– Adaptarse a los distintos hábitos operativos de montaje;
– Tipo de tornillo, longitud total: 53,3 mm, incluida la cola blanda
– Se utiliza con cables de interior de Ø2,0 y Ø3,0, y con cable invisible de 0,9;
– Diámetro del recubrimiento de la fibra: 900 μm;
– Resistencia a la tracción: ≥50 N/2 min
| Artículo | Parámetro |
Alcance del cable | Cables de 3,0 mm, 2,0 mm y 0,9 mm |
Diámetro de fibra | 125μm ( 652 y 657 ) |
Diámetro del recubrimiento | 900 µm |
Modo | SM |
Tiempo de operación | aproximadamente 1 minuto (sin contar el preajuste de la fibra) |
Pérdida de inserción | ≤ 0,3 dB (1310 nm y 1550 nm), Máx. ≤ 0,5 dB |
Pérdida de retorno | ≥50 dB para UPC |
Tasa de éxito | >98% |
Tiempos Reutilizables | ≥5 veces |
Ajustar la resistencia de la fibra desnuda | >3N |
Resistencia a la tracción | >50 N/2 min |
Temperatura | -40~+85℃ |
Prueba de resistencia a la tracción en línea (20 N) | IL ≤ 0,3 dB |
Durabilidad mecánica (500 veces) | IL ≤ 0,3 dB |
Prueba de caída (suelo de hormigón a 4 m de altura, una vez en cada dirección, tres veces en total) | IL ≤ 0,3 dB |
