Descripción

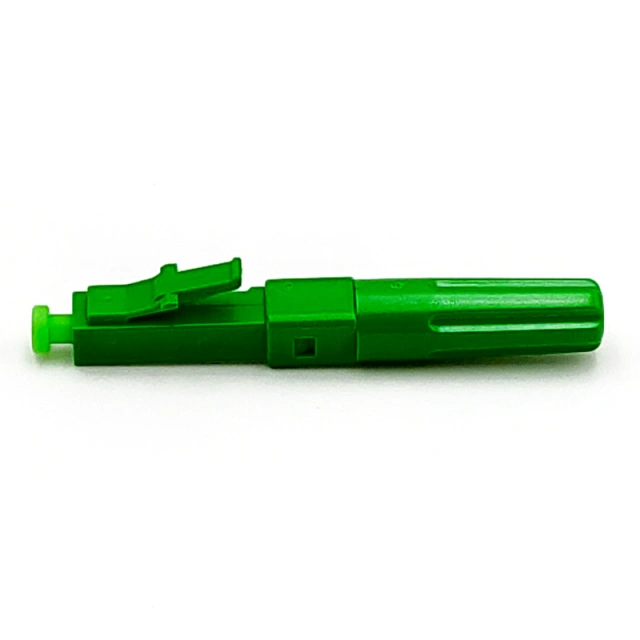

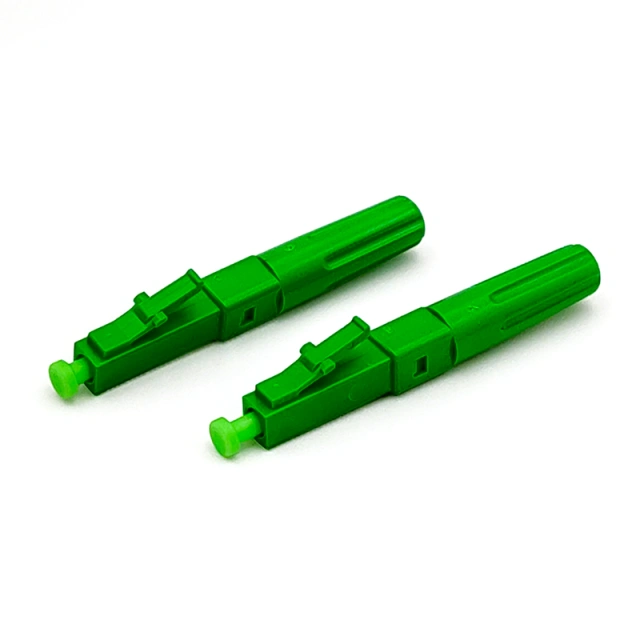

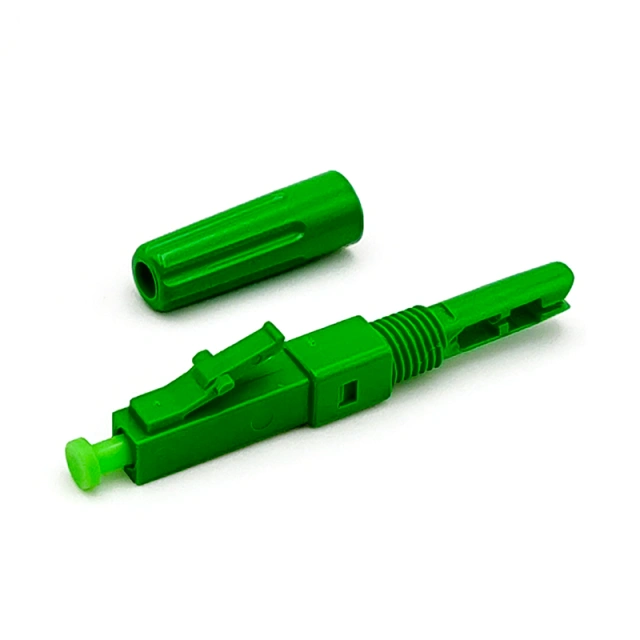

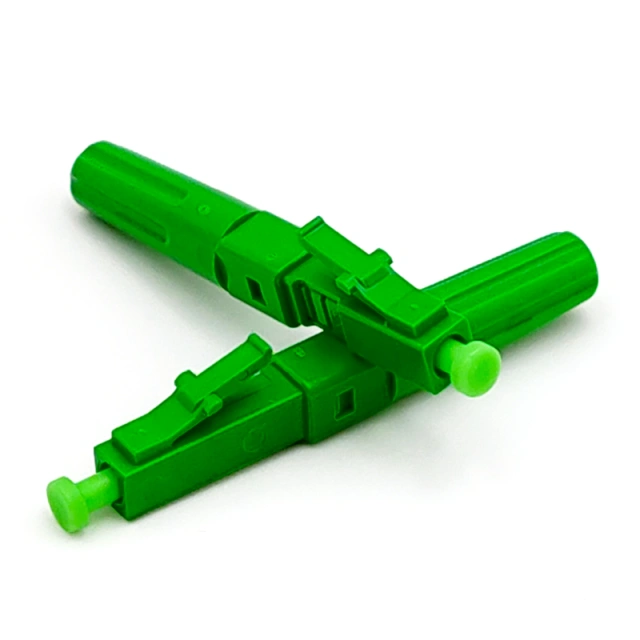

ELC925T-APC: conector rápido LC/APC para cable de derivación de 2,0 × 3,0 mm y 1,6 × 2,0 mm, cable de interior de 3,0 mm y 2,0 mm, cable invisible de 0,9 mm; conector para montaje en campo de fibra óptica
Características
– Con fibra integrada, pulido en fábrica;
– Gel a juego en el interior;
– Se puede aplicar a diferentes situaciones;
– Adaptarse a los distintos hábitos operativos de montaje;
– Tipo de tornillo, longitud total: 40 mm, incluida la cola flexible
– Se aplica a cables de conexión de 2,0 × 3,0 mm y 1,6 × 2,0 mm, cables para interiores de Ø 2,0 y Ø 3,0, y cable invisible de 0,9;
– Diámetro del recubrimiento de la fibra: 250 μm, 900 μm;
– Resistencia a la tracción: ≥30 N/2 min
Especificación
| Artículo | Parámetro |
| Alcance del cable | Cable de conexión de 2,0 × 3,0 mm y 1,6 × 2,0 mm Cable para interiores de 3,0 mm y 2,0 mm Cable invisible de 0,9 mm |
| Diámetro de fibra | 125μm ( 652 y 657 ) |
| Diámetro del recubrimiento | 900 µm |
| Modo | SM |
| Tiempo de operación | unos 4 minutos (sin contar el preajuste de la fibra) |
| Pérdida de inserción | ≤ 0,3 dB (1310 nm y 1550 nm), Máx. ≤ 0,5 dB |
| Pérdida de retorno | ≥55dB para APC |
| Tasa de éxito | >98% |
| Tiempos Reutilizables | ≥5 veces |
| Ajustar la resistencia de la fibra desnuda | >3N |
| Resistencia a la tracción | >30 N/2 min |
| Temperatura | -40~+85℃ |
| Prueba de resistencia a la tracción en línea (20 N) | IL ≤ 0,3 dB |
| Durabilidad mecánica (500 veces) | IL ≤ 0,3 dB |
| Prueba de caída (suelo de hormigón a 4 m de altura, una vez en cada dirección, tres veces en total) | IL ≤ 0,3 dB |
| Longitud del conector | 40 mm |
Preguntas frecuentes
P1: ¿Cuáles son las principales características y los tipos de cable compatibles con el conector rápido ELC925T-APC?
R: El ELC925T-APC es un conector LC/APC monomodo de montaje en campo que cuenta con fibra integrada pulida de fábrica y gel de adaptación de índice interno. Presenta un diseño de tipo tornillo con una longitud total de 40 mm (incluida la cola flexible) y es compatible con:
- 2,0 × 3,0 mm y 1,6 × 2,0 mm Cables de conexión
- 2,0 mm y 3,0 mm Cables para interiores
- 0,9 mm Cables invisibles
Pregunta 2: ¿Cuáles son los principales parámetros de rendimiento óptico de este conector?
R: Entre los parámetros ópticos clave se incluyen:
- Pérdida de inserción: ≤ 0,3 dB (valor típico) a 1310 nm y 1550 nm (máx. ≤ 0,5 dB)
- Pérdida de retorno: ≥ 55 dB para el pulimento APC
- Tiempo de montaje: Unos 4 minutos (sin contar el preajuste de la fibra)
- Índice de éxito: > 98%
Pregunta 3: ¿Cuáles son las especificaciones relativas a la durabilidad mecánica y la resistencia?
R: Las especificaciones de rendimiento mecánico incluyen:
- Resistencia a la tracción: ≥ 30 N / 2 min
- Resistencia a la compresión de la fibra desnuda: > 3 N
- Reutilización: ≥ 5 veces
- Resistencia y prueba de caídas: Mantiene un IL ≤ 0,3 dB tras 500 ciclos mecánicos o tras una caída desde 4 metros sobre un suelo de hormigón
Pregunta 4: ¿Qué tipos de fibra y condiciones ambientales admite el ELC925T-APC?
R: El conector está diseñado para fibra monomodo con un diámetro de revestimiento de 125 μm (normas G.652 y G.657) y diámetros de recubrimiento de 250 μm o 900 μm. Funciona a temperaturas ambientales que oscilan entre los -40 °C y los +85 °C.
Pregunta 5: ¿Qué es el precio de referencia? ¿Cómo puedo solicitar un presupuesto o una demostración?
R: El precio de referencia del conector rápido LC/APC ELC925T-APC es $3. Para enviar una consulta, haz clic en Agregar a la cotización o Solicitar una demostración directamente en la página del producto.
