Opis

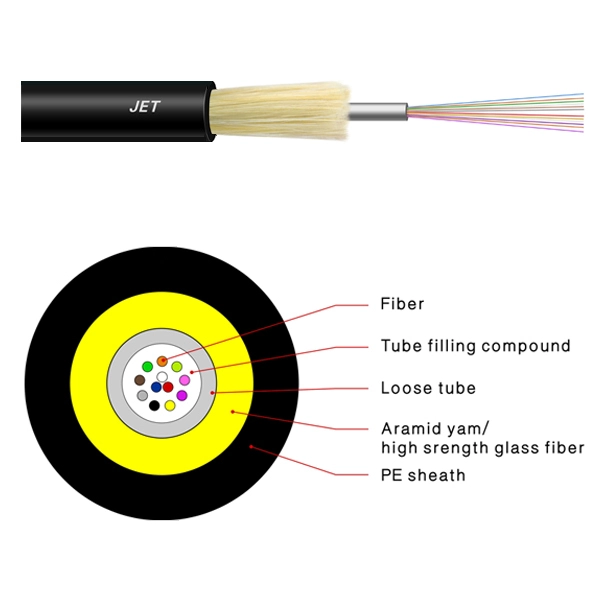

Włókna o średnicy 200/250 μm, zarówno jednomodowe, jak i wielomodowe, umieszczone są w luźnej rurce wykonanej z tworzywa sztucznego o wysokim module sprężystości. Rurki wypełnione są wodoodporną masą wypełniającą. Wokół rdzenia kabla nakładana jest warstwa przędzy aramidowej lub włókna szklanego o wysokiej wytrzymałości, stanowiąca dodatkowy element wzmacniający. Następnie kabel jest pokryty czarną lub kolorową powłoką z HDPE.
Cechy produktu
·Konstrukcja niemetalowa pozwala uniknąć zakłóceń radiowych i elektromagnetycznych, co sprzyja rozmieszczeniu urządzeń w terenie minowym
·Specjalnie zaprojektowana, kompaktowa konstrukcja skutecznie zapobiega kurczeniu się luźnych rur
·Przędza aramidowa zapewnia wysoką wytrzymałość na rozciąganie
·Dobra skuteczność w zakresie zapobiegania pożarom
·Wysokowytrzymałe włókno szklane chroni kabel przed przegryzieniem przez myszy
·Wysoka gęstość upakowania włókien, mała średnica i niewielka waga, miękkość oraz wysoka wytrzymałość na rozciąganie; dzięki zastosowaniu powłoki z PVC lub LSZH można je elastycznie stosować w instalacjach rozdzielczych zarówno wewnątrz, jak i na zewnątrz budynków
Zastosowanie produktu
·Zastosowanie mikrokabla ma zastosowanie w projekcie „światłowód do domu”.
Charakterystyka optyczna
| G.652 | G.655 | 50/125 µm | 62,5/125 µm | ||
| Tłumienie (+20 °C) | @850nm | ≤3,0 dB/km | ≤3,0 dB/km | ||
| @1300nm | ≤1,0 dB/km | ≤1,0 dB/km | |||
| @1310nm | ≤0,36 dB/km | ||||
| @1550nm | ≤0,22 dB/km | ≤0,23 dB/km | |||
| Przepustowość (Klasa A) | @850 | ≥500 MHz·km | ≥500 MHz·km | ||
| @1300 | ≥1000 MHz·km | ≥600 MHz·km | |||
| Aperatura numeryczna | 0,200±0,015 NA | 0,275±0,015NA | |||
| Odcięta długość fali kabla $\lambda_{cc}$ | ≤1260 nm | ≤1480 nm | |||
Parametry techniczne
| Typ kabla | Liczba włókien | Średnica kabla mm | Masa kabla kg/km | Wytrzymałość na rozciąganie Długoterminowe/krótkoterminowe N | Odporność na zgniatanie Długoterminowe/krótkoterminowe N/100 m | Promień gięcia Statyczne/Dynamiczne mm |
| GYFXTY | 2-24 | 6.0 | 20 | 1000/2000 | 200/400 | 30D/15D |
| GYFXTY | 2-24 | 6.5 | 25 | 1200/2500 | 250/500 | 30D/15D |
| GYFXTY | 2-24 | 7.0 | 28 | 1500/3000 | 250/500 | 30D/15D |
| GYFXTY | 2-24 | 7.5 | 30 | 1800/3500 | 250/500 | 30D/15D |
Temperatura przechowywania/pracy: od -40 ℃ do +70 ℃
Często zadawane pytania
Pytanie 1: Jaka jest konstrukcja i zastosowanie kabla światłowodowego GYTS?
A: Kabel światłowodowy GYTS charakteryzuje się konstrukcją typu „luźnej rurki”, zawierającą światłowody jednomodowe lub wielomodowe o średnicy 200/250 μm, wypełnione mieszanką odporną na działanie wody. Jest on wzmocniony przędzą aramidową lub włóknem szklanym o wysokiej wytrzymałości i pokryty powłoką z HDPE, PVC lub LSZH, dzięki czemu idealnie nadaje się do instalacji w kanałach zewnętrznych, bezpośredniego zakopania oraz jako mikrokabel FTTH.
Pytanie 2: W jaki sposób kabel GYTS zapewnia ochronę przed zagrożeniami środowiskowymi i fizycznymi?
A: Do najważniejszych funkcji zabezpieczających należą:
- Konstrukcja niemetalowa zapewniająca eliminację zakłóceń radiowych i elektromagnetycznych
- Warstwa z włókna szklanego o wysokiej wytrzymałości, chroniąca przed ugryzieniami gryzoni i myszy
- Warstwa przędzy aramidowej zapewniająca wysoką wytrzymałość na rozciąganie
- Kompaktowa konstrukcja wewnętrzna zaprojektowana w celu zapobiegania kurczeniu się luźnej rurki
Pytanie 3: Jakie opcje powłoki zewnętrznej i zakresy temperatur roboczych są obsługiwane?
A: Kabel zapewnia elastyczne możliwości rozvodów wewnątrz i na zewnątrz budynków dzięki zastosowaniu powłok z HDPE, PVC lub LSZH (Low Smoke Zero Halogen). Zachowuje stabilną pracę i właściwości podczas przechowywania w temperaturach otoczenia od -40 ℃ do +70 ℃.
Pytanie 4: Jakie typy światłowodów i jakie wartości tłumienia obsługuje ten kabel?
A: Obsługuje światłowody jednomodowe typu G.652 i G.655, a także światłowody wielomodowe o przekroju 50/125 μm i 62,5/125 μm. Parametry maksymalnego tłumienia wynoszą ≤0,36 dB/km przy 1310 nm i ≤0,22 dB/km przy 1550 nm dla światłowodu jednomodowego.
Pytanie 5: Czym jest cena referencyjna i jak mogę złożyć zamówienie na indywidualne warunki?
A: Cena referencyjna wynosi $0,9 USD. W przypadku zapytań dotyczących zakupu hurtowego można kliknąć przycisk “Dodaj do wyceny” na stronie produktu, a w przypadku zapytań dotyczących oceny produktu — przycisk “Poproś o prezentację”.
