Sim, é altamente provável que a luz ativa de um semáforo transmitida através de uma ligação de fibra ótica (especialmente luz de alta potência) danifique um OTDR (Refletómetro Ótico no Domínio do Tempo) padrão.
As razões por detrás disto e a forma de evitar danos podem ser compreendidas através dos seguintes pontos:
1. Por que é que isso causa danos? (O efeito “olhar para o sol com visão noturna”)

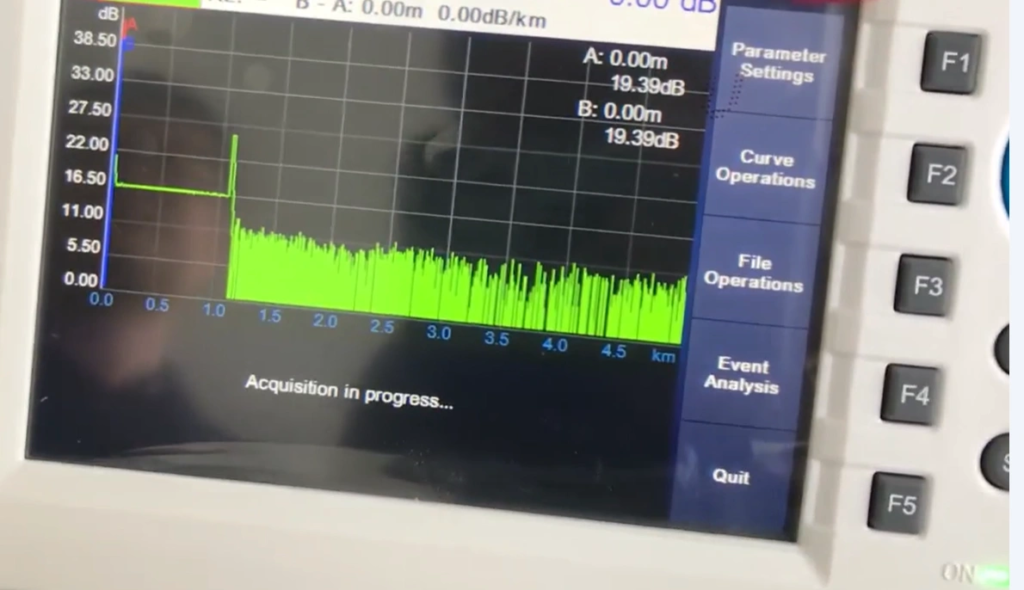

O princípio de funcionamento de um OTDR consiste em transmitir impulsos de luz para dentro da fibra e, em seguida, receber a “luz retrodifundida” e a “luz refletida”, extremamente fracas, que regressam ao longo do percurso. Para captar estes sinais fracos, o fotodetetor interno do OTDR (APD) é extremamente sensível.
Se ligar um OTDR padrão diretamente a uma ligação ativa (fibra ativa) que transporte tráfego, a luz intensa emitida pelo equipamento na outra extremidade atingirá diretamente o recetor do OTDR. É como olhar diretamente para o sol enquanto se usam óculos de visão noturna de alta potência. Na melhor das hipóteses, isso fará com que o recetor fique instantaneamente saturado (resultando numa curva de teste em branco ou num erro); na pior das hipóteses, queimará definitivamente o fotodetetor interno.
2. Mecanismos de autoproteção dos OTDRs modernos
Para evitar danos decorrentes de erros operacionais, a grande maioria dos OTDRs modernos e padrão dispõe de uma função denominada “Live Fiber Check”:
Quando liga a fibra ao OTDR, antes de emitir quaisquer impulsos de teste, o dispositivo irá primeiro “escutar silenciosamente” para verificar se existe algum sinal ótico ativo na fibra.
Se for detetada luz, o OTDR emitirá um alarme estridente, exibirá um aviso no ecrã do tipo “Detetada fibra sob tensão” e bloquear-se-á automaticamente, recusando-se a realizar o teste para proteger o seu hardware.
Nota: Apesar deste mecanismo de proteção padrão, se a potência ótica recebida for excessivamente elevada, o pico instantâneo de luz intensa poderá ainda assim causar danos no hardware antes que o software tenha tempo de a interromper.
Proteção avançada do hardware: Alguns equipamentos são concebidos para suportar estas condições. Por exemplo, o OTDR 8000MAX da FirstFiber Technologies possui um mecanismo de proteção especial, obtido através de um desenho de circuito específico. Isto permite que o dispositivo tolere com segurança uma potência ótica máxima de até 10 dBm na fibra, sem danificar o OTDR.
3. Como realizar testes em segurança?
Se precisar de testar uma fibra, siga rigorosamente estes princípios,
Verificação preliminar da potência (altamente recomendada)

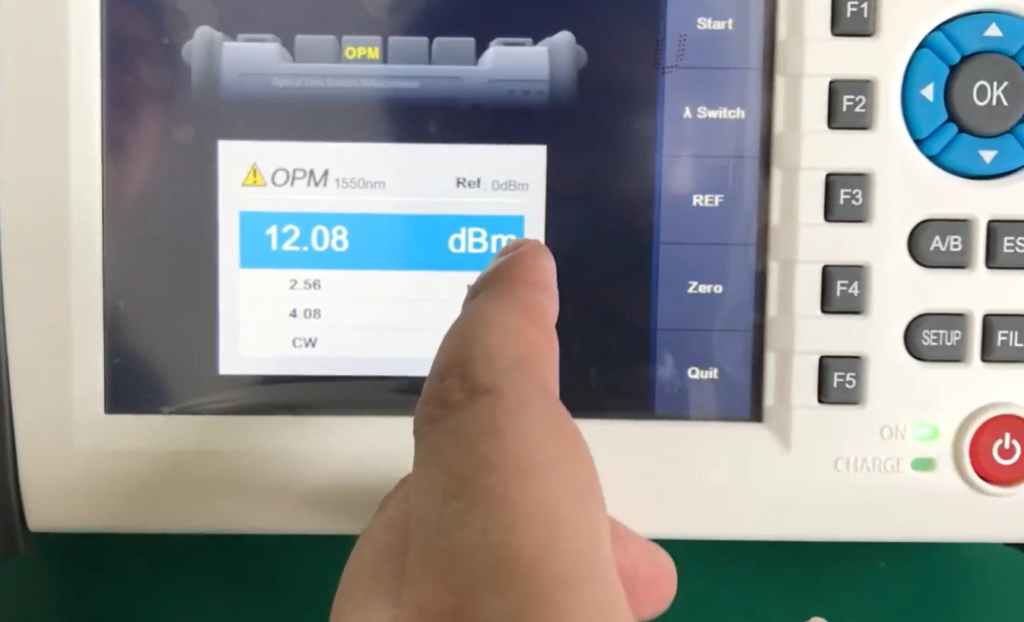

Antes de realizar qualquer teste, recomendamos vivamente que utilize a função de medidor de potência integrada no OTDR para verificar o nível atual de potência ótica na fibra. Todos os OTDRs da FirstFiber Technologies (com exceção dos OTDRs modulares) estão equipados com uma função de medidor de potência ótica (OPM) precisamente para este fim.
Testes padrão (testes de fibra escura)
Antes de realizar o teste com um OTDR normal com comprimentos de onda de 1310 nm / 1550 nm, é necessário desligar o equipamento ativo (como transceptores óticos, comutadores, etc.) em ambas as extremidades da fibra, para garantir que se trata de uma “fibra escura”.”
Testes com tráfego real (testes em serviço)
Se o tráfego da fibra não puder ser interrompido, deve utilizar um OTDR dedicado que suporte “testes em serviço”.”
Este tipo de OTDR utiliza normalmente comprimentos de onda específicos fora da banda (tais como 1625 nm ou 1650 nm).
A porta de teste destes OTDRs possui um filtro integrado. Este filtro reflete ou absorve os comprimentos de onda padrão do tráfego de telecomunicações (1310/1490/1550 nm), impedindo-os de entrar no recetor. Permite apenas que a sua própria luz de teste de 1625/1650 nm regresse, protegendo perfeitamente o dispositivo enquanto o teste é realizado.
Nunca utilize uma porta OTDR padrão para testar diretamente uma fibra que esteja a transportar tráfego ativo. Adquirir o bom hábito de “verificar primeiro os níveis de potência com um OPM, confirmar que não há luz e, só depois, ligar à porta OTDR” é, sem dúvida, a melhor forma de proteger o seu equipamento.
