Descrição

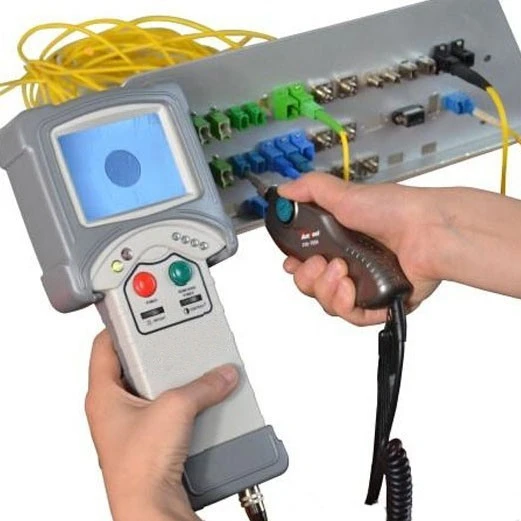

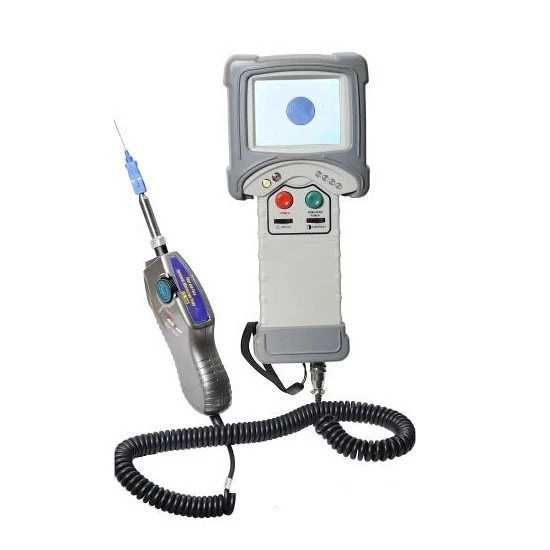

O FF-700AH apresenta vantagens inigualáveis no que diz respeito ao ajuste e alinhamento da sonda, exibindo imagens nítidas e de alta definição para a inspeção. O conjunto completo inclui uma sonda e um ecrã de 3,5 polegadas.
A sonda é uma sonda de inspeção de alto desempenho. Em comparação com as ferramentas tradicionais, o seu exclusivo sistema de controlo de focagem unidirecional simplifica consideravelmente o trabalho. Quer se trate de uma operação com a mão esquerda ou direita, para a frente ou para trás, permite inspecionar rapidamente a face terminal e visualizar facilmente a imagem num único sentido. É concebida à medida para operadores e fabricantes de fibra ótica, para testes rápidos e confortáveis da face terminal, comprometendo-se a prestar-lhe o melhor serviço.
Características
• A única forma de controlar o foco é girar a roda com os dedos, o que permite controlar o loop com movimentos para a frente ou para trás.
• Capacidade de ampliação de 400×, com resolução de cerca de 1 µm
• Ajuste de brilho e contraste para utilização em ambientes interiores e exteriores
• Contacto cónico preciso na parte frontal da sonda para garantir a consistência do alinhamento do 98%
• Estável durante mais de 8 horas de funcionamento contínuo, com menos de 3% de falhas
| Sonda | Capacidade de ampliação | 400X |
| Resolução (μm) | 1 μm | |
| Campo de visão (mm) | 0.40*0.31 | |
| Sensor CCD | 1/3, 600Line | |
| Dimensões CxLxA (mm) | 165*28*40 | |
| Peso (kg) | 0.8 | |
| Temperatura de armazenamento | -18 ℃ a 35 ℃ | |
| Ecrã de 3,5 polegadas | Dimensão da face frontal no ecrã (mm) | 21.25 |
| Pixel | 230000 | |
| Capacidade da bateria (mAh) | 3500 | |
| Horário de trabalho | 9h | |
| Peso (kg) | 1 |
O pacote inclui
• 1 sonda
• 1 x ecrã
• 1 cabo de alimentação
• 1 x bolsa flexível
• 1 pilha
• 1 x ponta FC/PC (para inspecionar o conector FC/PC com adaptadores)
• 1 x ponta SC/PC (para inspecionar o conector SC/PC com adaptadores)
• 1 x ponta LC/PC (para inspecionar o conector LC/PC com adaptadores)
• 1 ponta de 2,5 mm (para inspecionar todos os conectores com virola de 2,5 mm)
Perguntas frequentes
P: O que é o Conjunto de Inspeção de Fibras FF-700AH?
R: O FF-700AH é um kit de inspeção de fibra ótica que inclui uma sonda de inspeção de alto desempenho e um ecrã portátil de 3,5 polegadas para testar as faces terminais dos conectores de fibra.
P: Quais são as especificações óticas e de ampliação da sonda?
R: A sonda apresenta um nível de ampliação de 400X com uma resolução inferior a 1 μm, um campo de visão de $0,40 × 0,31\text{ mm}$ e um sensor CCD de 1/3 de polegada e 600 linhas.
P: Como funciona o ajuste de focagem neste aparelho?
R: Utiliza um controlo de roda de focagem unidirecional que simplifica o funcionamento — basta rodar a roda com um dedo para avançar ou recuar a focagem.
P: Quais são as principais especificações do ecrã de 3,5 polegadas?
R:
- Ecrã e resolução: 230 000 píxeis com ajustes de brilho e contraste para condições no interior e no exterior.
- Tamanho da face terminal apresentado: 21,25 mm.
- Bateria e autonomia: Bateria com capacidade de 3500 mAh, que proporciona até 9 horas de autonomia contínua.
P: Que acessórios e pontas adaptadoras vêm incluídos na embalagem?
R:
- Hardware principal: 1 sonda de inspeção, 1 ecrã de 3,5 polegadas, 1 bateria, 1 cabo de alimentação e 1 bolsa de transporte em tecido.
- Pontas de adaptador incluídas: 1 ponta FC/PC, 1 ponta SC/PC, 1 ponta LC/PC e 1 ponta universal de 2,5 mm.
