Descrição

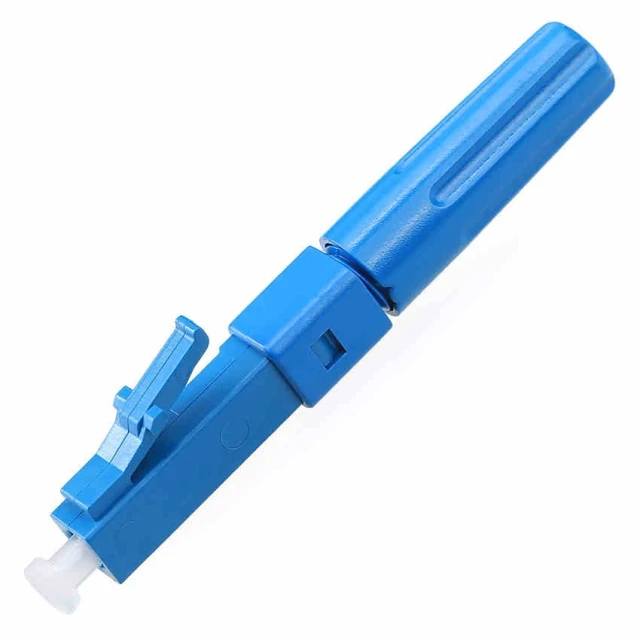

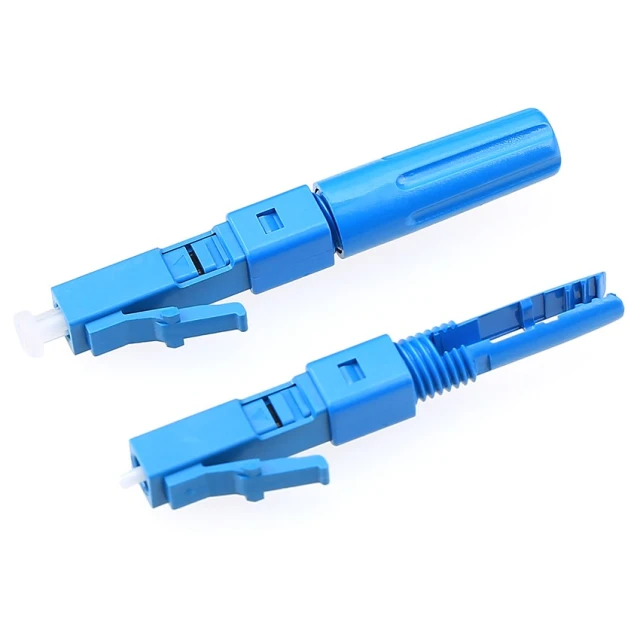

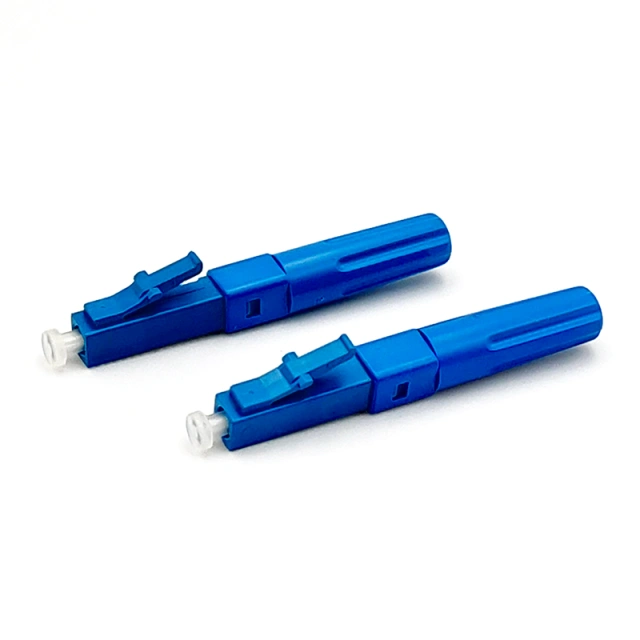

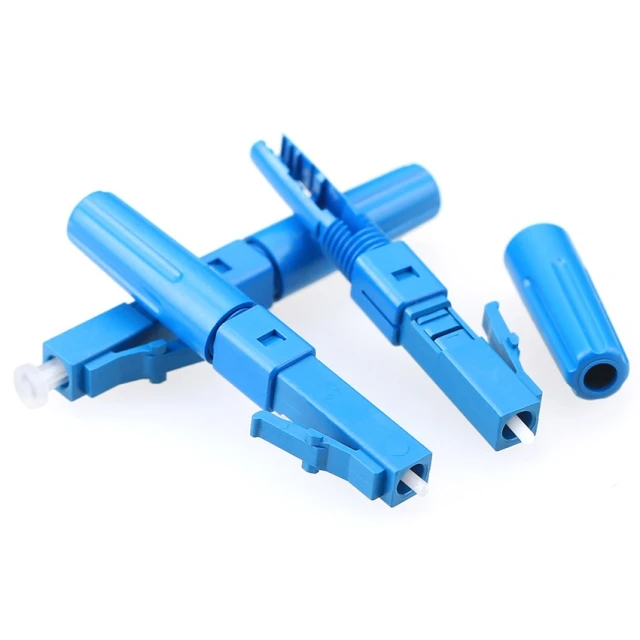

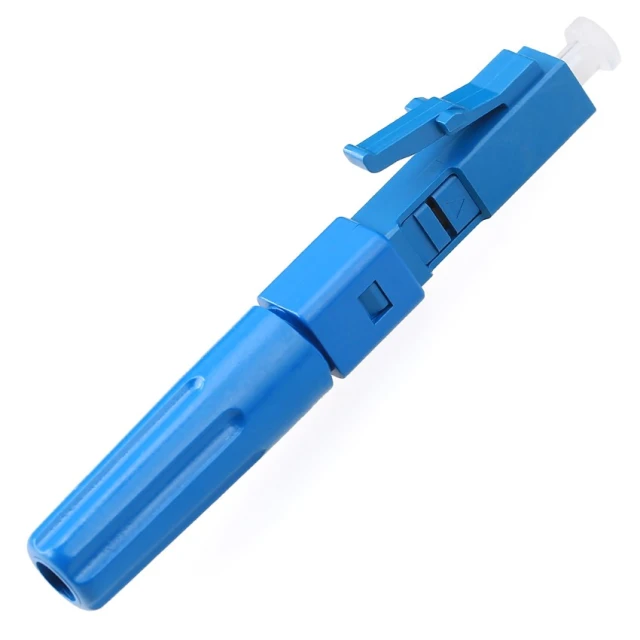

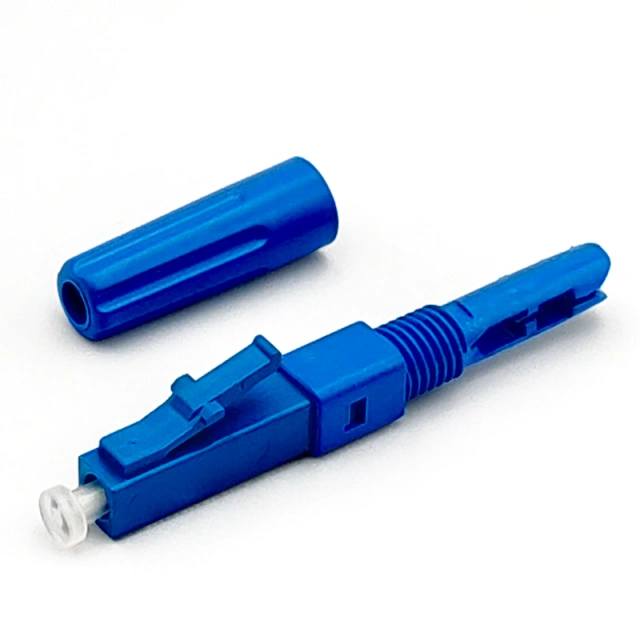

ELC925T-UPC Conector rápido LC/UPC para cabo de derivação de 2,0 × 3,0 mm e 1,6 × 2,0 mm, cabo para interiores de 3,0 mm e 2,0 mm, cabo invisível de 0,9 mm e conector para montagem no terreno de fibra ótica
Características
– Com fibra incorporada, polido na fábrica;
– Gel a condizer no interior;
– Aplicável a diferentes situações;
– Cumprir os diversos procedimentos operacionais de montagem;

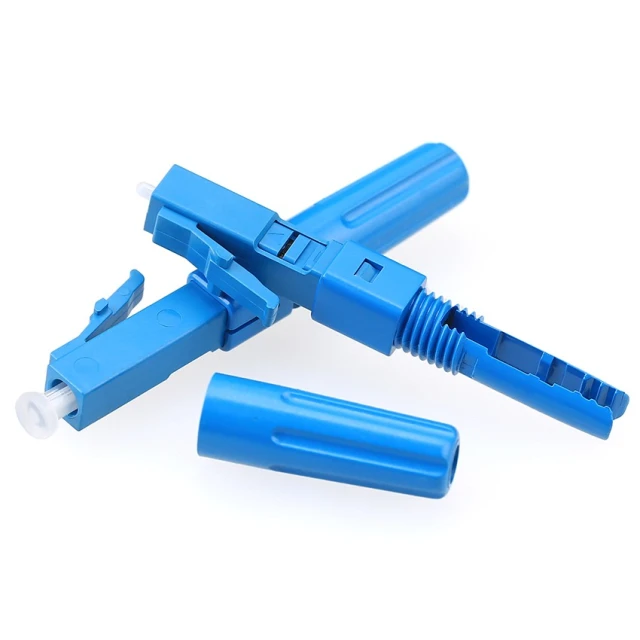

– Tipo de parafuso, comprimento total: 53,3 mm, incluindo a cauda flexível
– Aplicável a cabos de ligação de 2,0 × 3,0 mm e 1,6 × 2,0 mm, cabos para interiores com Ø 2,0 e Ø 3,0, e cabo invisível de 0,9;
– Diâmetro do revestimento da fibra: 250 μm, 900 μm;
– Resistência à tração: ≥30 N/2 min
Especificação
Item | Parâmetro |
Âmbito do cabo | Cabo de ligação de 2,0 × 3,0 mm e 1,6 × 2,0 mm Cabo para interior de 3,0 mm e 2,0 mm Cabo invisível de 0,9 mm |
Diâmetro da fibra | 125μm ( 652 & 657 ) |
Diâmetro do revestimento | 900μm |
Modo | SM |
Duração da operação | cerca de 4 minutos (excluindo a pré-configuração da fibra) |
Perda de inserção | ≤ 0,3 dB (1310 nm e 1550 nm), Máx ≤ 0,5 dB |
Perda de Retorno | ≥50 dB para o UPC |
Taxa de sucesso | >98% |
Tempos Reutilizáveis | ≥5 vezes |
Apertar a Resistência da Fibra Despida | >3N |
Resistência à tração | >30 N/2 min |
Temperatura | -40~+85℃ |
Ensaio de Resistência à Tração On-line (20 N) | IL ≤ 0,3 dB |
Durabilidade Mecânica (500 vezes) | IL ≤ 0,3 dB |
Teste de queda (piso de betão a 4 m, uma vez em cada direção, três vezes no total) | IL ≤ 0,3 dB |
Comprimento do Conector | 40 mm |
Perguntas frequentes
P1: Que tipos e tamanhos de cabos são compatíveis com o conector rápido ELC925T-UPC?
R: Este conector é compatível com cabos de derivação de 2,0 × 3,0 mm e 1,6 × 2,0 mm, cabos para interiores de 3,0 mm e 2,0 mm, bem como cabos invisíveis de 0,9 mm.
P2: Quais são as principais especificações de desempenho ótico?
R: Apresenta uma perda de inserção típica de ≤ 0,3 dB (máx. ≤ 0,5 dB) nos comprimentos de onda de 1310 nm e 1550 nm, bem como uma perda de retorno de ≥ 50 dB para polimento UPC.

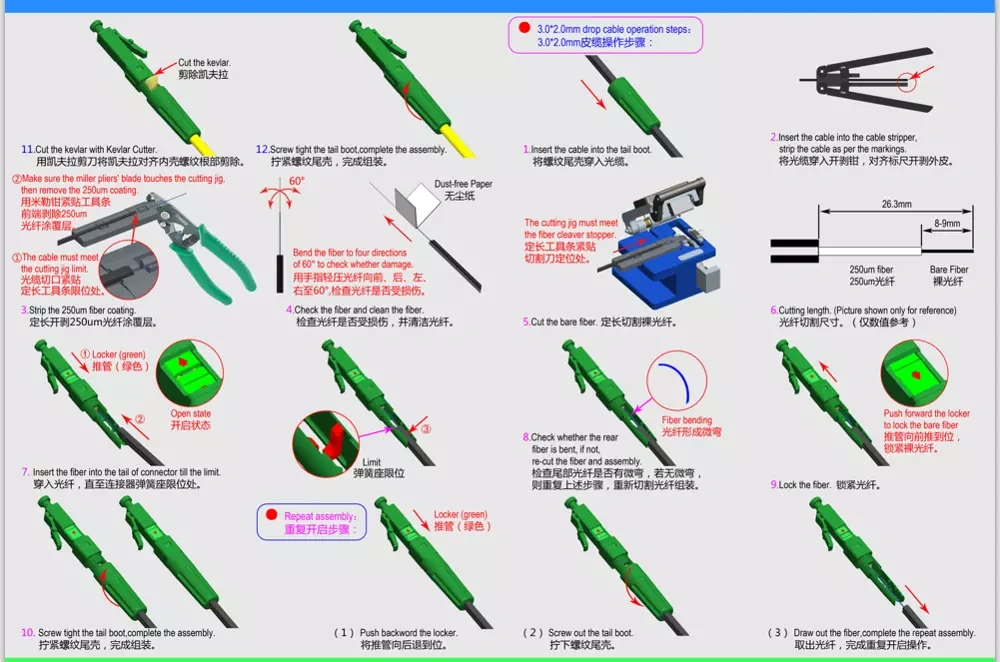

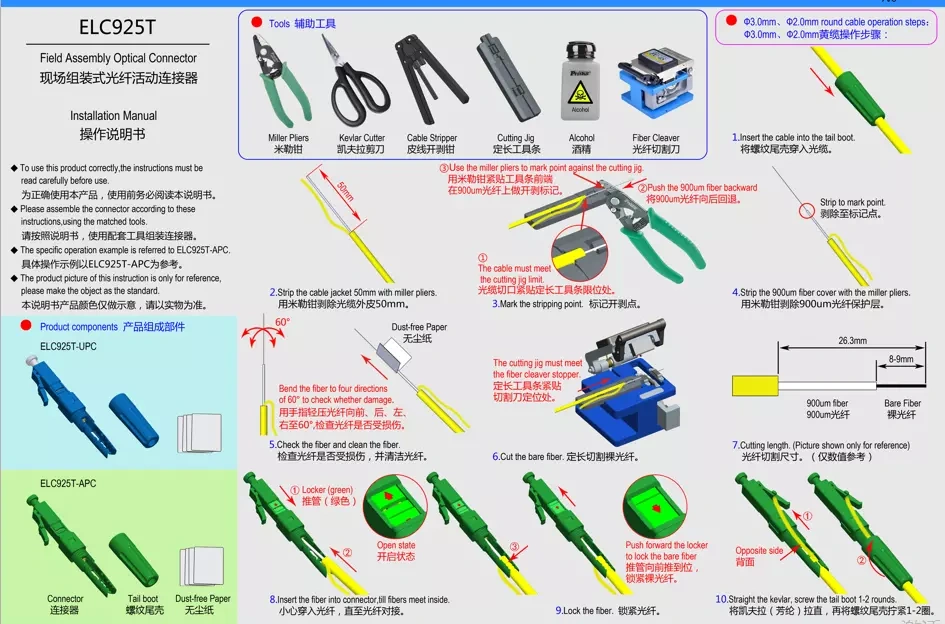

P3: Quanto tempo demora a montagem no local e o conector pode ser reutilizado?
R: A montagem demora cerca de 4 minutos (excluindo a pré-configuração da fibra), com uma taxa de sucesso superior a 98%. É reutilizável pelo menos 5 vezes.
P4: Quais são as principais características de conceção do conector ELC925T-UPC?
R: Inclui fibra monomodo pré-incorporada e polida de fábrica (125 μm G.652 e G.657), gel interno de adaptação de índice, uma estrutura do tipo parafuso com um comprimento total de 53,3 mm, incluindo a cauda flexível, e uma resistência à tração de ≥ 30 N/2 min.
