Descrição

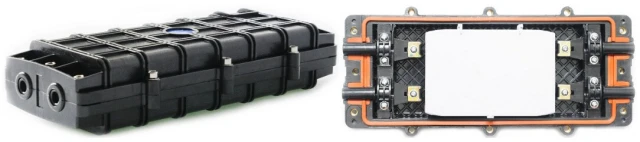

FOSCIF4 Inline Type Fiber Optic Splice Closure (FOSC) is mechanical sealing for reusable application.
Especificação:
| Modelo | FOSCIF4 |
| Tipo | Inline type |
| Número de portas de entrada/saída | 4 portas |
| Diâmetro do cabo | 4 ports×16mm |
| Capacidade máxima | Bunchy: 48 fibers;Ribbon: 72 fiber |
| Capacidade por tabuleiro de emenda | Bunchy: single layer: 12 fibers; dual layers: 24 fibers;Ribbon: 6pcs |
| Quantidade de bandejas de emenda | 2un |
| Material da carroçaria | PC |
| Material de vedação | Borracha termoplástica |
| Método de montagem | Aéreo, enterrado diretamente, em conduta, montagem na parede, poço de inspeção |
| Dimensão | 340(L)×150(W)×70(H)mm |
| Peso líquido | 1.5~2.0KG |
| Temperatura | -40 ℃ a 65 ℃ |

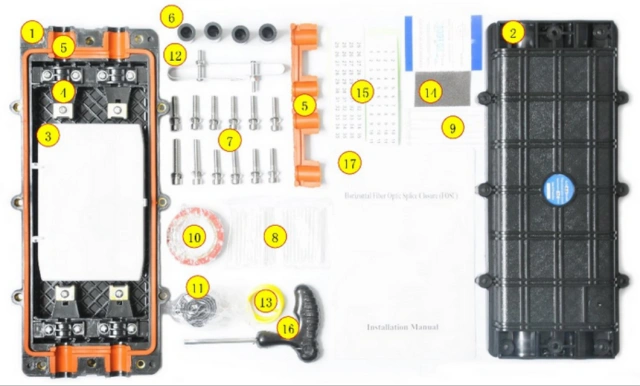

Componentes principais:
| Item | Nome | Utilização | Quantidade |
| 1 | Housing (Bottom) | Para proteger as emendas dos cabos de fibra ótica | 1 un |
| 2 | Habitação (Capa) | Para proteger as emendas dos cabos de fibra ótica | 1 un |
| 3 | Bandeja de emendas | Para fixar as mangas de proteção das emendas de fibra ótica | Max. 2pcs |
| 4 | Foundation | To fix fiber cable, strength member and splice trays | 1 un |
| 5 | Anel de vedação | To seal bottom and cover | 1 conjunto |
| 6 | Plug | To seal empty ports | 4 unidades |
| 7 | Bolt | To fix bottom and cover | 1 conjunto |
Acessórios de série:
| Item | Nome | Utilização | Quantidade |
| 8 | Mangas de proteção para emendas de fibra ótica | Para proteger as emendas de fibra ótica | O mesmo que capacidade |
| 9 | Laço de nylon | Para fixar tubos de amortecedor com fibras no interior | 8 unid. |
| 10 | Fita isolante | Para aumentar o diâmetro do cabo para fixação | 1 rolo |
| 11 | Fita de vedação | Para aumentar o diâmetro do cabo para o anel de vedação | 1 rolo |
| 12 | Hanging Hook | For aerial installation | 2un |
| 13 | Fio de ligação à terra | Para ligar ao dispositivo de ligação à terra | 1 un |
| 14 | Pano abrasivo | Para polir cabos de fibra ótica | 1 un |
| 15 | Papel para etiquetagem | Para identificar as fibras | 1 conjunto |
| 16 | M6 Wrench | To screw bolts of housing | 1 un |
| 17 | Manual do Utilizador | Instruções de instalação | 1 un |
Acessórios opcionais:
| Item | Nome | Utilização | Quantidade |
| 1 | Válvula | Para realizar ensaios de pressão e estanqueidade | 1 un |
| 2 | Dispositivo de ligação à terra | Para extrair os componentes metálicos de um cabo de fibra ótica | 1 conjunto |
| 3 | Tubo tampão | Para proteger as fibras e ser fixado em bandejas de emenda | especificado |
| 4 | Desecante | Para dessecar o ar no FOSC após a vedação | 1 saco |
