Descrição
Descrição

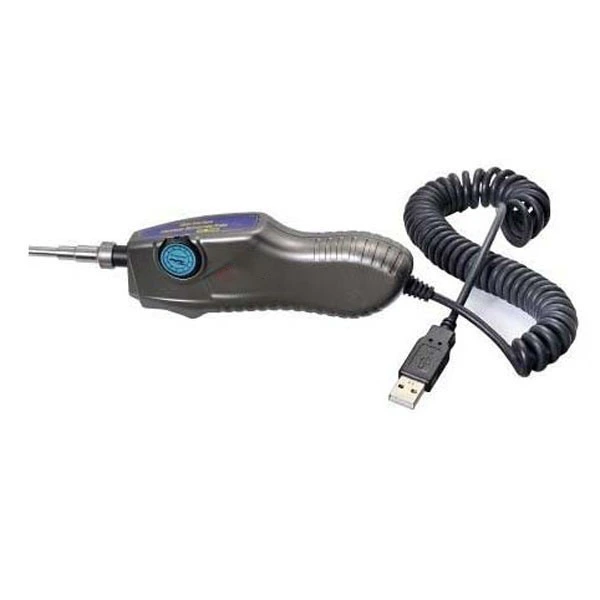

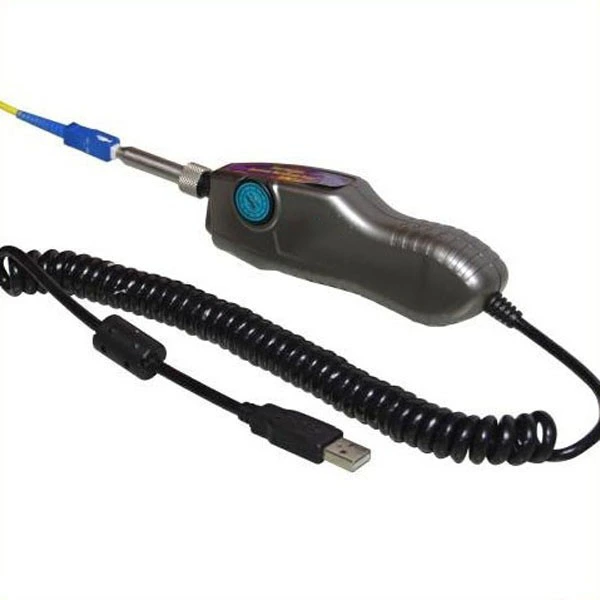

O FF-700AP dispõe de uma função USB para ligar diretamente o portátil ou o PC, incluindo um sensor de imagem integrado na sonda que permite a inspeção em tempo real, sem necessidade de qualquer cabo de alimentação adicional nem de controladores. Todos os defeitos, tais como manchas, riscos, etc., à volta da face terminal podem ser facilmente detetados.
Característica
• A única forma de controlar o foco é girar a roda com os dedos, o que permite controlar o loop com movimentos para a frente ou para trás.
• Contacto cónico preciso para garantir a consistência do alinhamento 98%.
• Capacidade de ampliação de 400×, com uma resolução de, aproximadamente, 1 µm.
• Sensor digital no interior da sonda para aceder diretamente ao portátil ou ao PC.
• Estável durante mais de 8 horas de funcionamento contínuo, com menos de 3% de falhas.
Especificação
| Argumentos | Valor |
| Capacidade de ampliação | 400X |
| Resolução | 1 μm |
| Vista do campo | 0,40 × 0,31 mm |
| Sensor CCD | 1/3, 600 linhas |
| Dimensões (CxLxA) | 165 × 28 × 40 mm |
| Peso | 0,15 kg |
| Temperatura de armazenamento | -18 ℃ a 35 ℃ |
O kit inclui:
– Sonda de inspeção,
– Ponta para adaptador SC/PC
– Ponta para o adaptador FC/PC
– Ponta para adaptador LC/PC
– Ponta para conectores de 2,5 mm
– Cabo USB
Perguntas frequentes
P: O que é a sonda de inspeção de fibra ótica FF-700AP?
R: O FF-700AP é uma sonda digital de fibra ótica concebida para a inspeção em tempo real das faces terminais dos conectores, ligando-se diretamente a um PC ou computador portátil através de USB.
P: A sonda necessita de uma fonte de alimentação externa ou de controladores?
R: Não, funciona diretamente através de USB com um sensor de imagem interno, não necessitando de cabos de alimentação adicionais nem da instalação de controladores.
P: Quais são as principais especificações óticas e técnicas?
R:
- Ampliação e resolução: Ampliação de 400X com uma resolução de $1\,\mu\text{m}$.
- Campo de visão: $0,40 × 0,31\text{ mm}$.
- Sensor: Sensor CCD de 1/3 de polegada e 600 linhas.
- Especificações físicas: Dimensões de $: 165 × 28 × 40\text{ mm} e peso de 0,15 kg.
- Alinhamento: Contacto cónico preciso que atinge uma consistência de alinhamento de 98%.
P: Como é que a imagem é focada durante uma inspeção?
R: A focagem é ajustada através de uma roda de focagem unidirecional na sonda, permitindo o controlo com um único dedo para o movimento para a frente e para trás.
P: Que pontas de adaptador e componentes estão incluídos no kit?
R:
- Hardware: 1 sonda de inspeção FF-700AP e 1 cabo USB.
- Dicas sobre adaptadores: 1 ponta SC/PC, 1 ponta FC/PC, 1 ponta LC/PC e 1 ponta universal de 2,5 mm.
