Описание

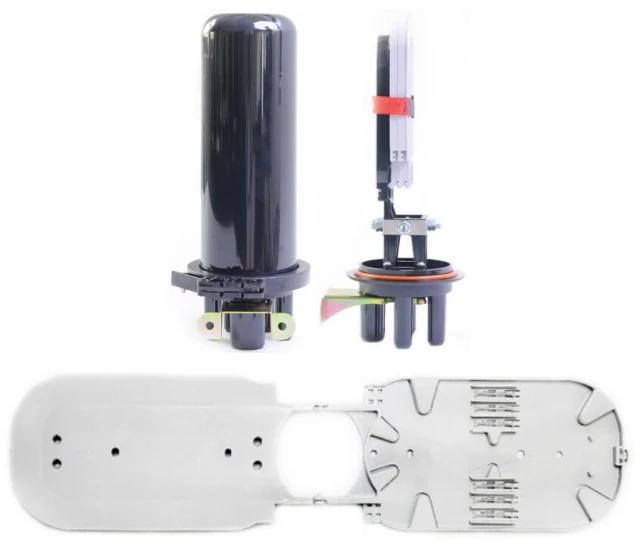

Термоусадочная оптоволоконная муфта типа «купол» FOSCYB5 (FOSC) представляет собой термоусадочное уплотнение, предназначенное для использования с неразрезанными кабелями.
Технические характеристики:
| Модель | FOSCYB5 |
| Тип | Тип купола |
| Уплотнительная конструкция | Термоусаживаемый |
| Количество входных/выходных портов | 5 портов |
| Диаметр кабеля | 4 порта × 16 мм, 1 порт × 25 мм |
| Максимальная вместимость | Пучок: 96 волокон; Лента: 144 волокна |
| Вместимость одного лотка для сращивания | Пучок: однослойный — 12 волокон; двухслойный — 24 волокна; лента — 6 шт. |
| Количество соединительных лотков | 4 шт. |
| Материал корпуса | ПК |
| Уплотнительный материал | Термопластичная резина |
| Способ сборки | Надземный, прямой подземный, трубопроводный, настенный, через колодец |
| Измерение | 410 (Ш) × 190 (Г) мм |
| Вес нетто | 2,3–2,5 кг |
| Температура | от -40 °C до 65 °C |

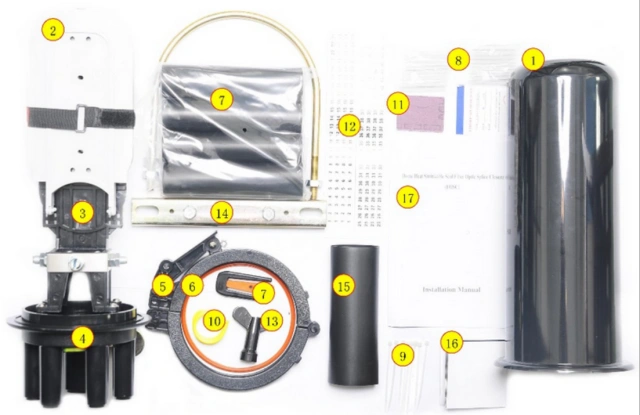

Основные компоненты:
| Элемент | Имя | Способ применения | Количество |
| 1 | Корпус (крышка) | Для защиты мест сращивания оптоволоконных кабелей | 1 шт. |
| 2 | Лоток для соединений | Установка защитных муфт для сварных соединений оптоволоконных кабелей | Макс. 4 шт. |
| 3 | Лоток для удержания волокон | Для хранения волокон в свободных трубках | 1 шт. |
| 4 | Жилье (базовое) | Для закрепления внутренней и внешней структуры | 1 шт. |
| 5 | Пластиковое кольцо | Крепление крышки и основания корпуса | 1 шт. |
| 6 | Уплотнительная втулка | Герметизация крышки и основания | 1 комплект |
Стандартные аксессуары:
| Элемент | Имя | Способ применения | Количество |
| 7 | Термоусадочные защитные трубки и разветвительный зажим | Для герметизации оптоволоконного соединительного коробка | В зависимости от мощности |
| 8 | Защитные гильзы для сращивания волокон | Для защиты сварных соединений волокон | То же самое, что и вместимость |
| 9 | Нейлоновый стяжной ремешок | Для крепления буферных трубок с волокнами внутри | 8 шт. |
| 10 | Заземляющий провод | Для подключения к заземляющему устройству | 1 шт. |
| 11 | Абразивная ткань | Для полировки оптоволоконного кабеля | 1 шт. |
| 12 | Бумага для этикеток | Для маркировки волокон | 1 комплект |
| 13 | Ключ M10 | Для закручивания гаек на несущем элементе | 1 шт. |
| 14 | Подвесной обруч | Для установки на стене и столбе | 1 комплект |
| 15 | Термоусадочная крепежная трубка (в розницу) | Для герметизации оптоволоконных кабелей | необязательно |
| 16 | Бумага с алюминиевой фольгой | Для защиты кабельных разъемов при нагревании | 1 шт. |
| 17 | Руководство пользователя | Инструкция по установке | 1 шт. |
Дополнительные аксессуары:
| Элемент | Имя | Способ применения | Количество |
| 1 | Клапан | Для проведения испытаний на герметичность и давление | 1 шт. |
| 2 | Устройство заземления | Для извлечения металлических компонентов из волоконно-оптического кабеля | 1 комплект |
| 3 | Буферная трубка | Для защиты волокон и крепления на соединительных лотках | указанный |
| 4 | Осушитель | Для осушения воздуха в FOSC после герметизации | 1 пакет |
Часто задаваемые вопросы
Вопрос 1: Какова максимальная пропускная способность оптоволоконной муфты FOSCYB5?
A: Максимальная емкость составляет 96 волокон для конфигураций с пучками и 144 волокна для ленточных конфигураций. Доступны варианты с количеством ядер: 24, 48, 72 и 96.
Вопрос 2: Какая герметизирующая конструкция используется в FOSCYB5 и поддерживает ли он кабели без обрезки?
A: Он оснащён термоусадочной герметизирующей конструкцией и специально предназначен для работы с неразрезанными кабелями.
Вопрос 3: Сколько кабельных портов имеет FOSCYB5 и какие размеры кабелей поддерживаются?
A: Всего в нем 5 входных/выходных портов. Он состоит из 4 портов, рассчитанных на кабели диаметром до 16 мм, и одного более крупного порта, рассчитанного на кабели диаметром до 25 мм.
Вопрос 4: Каковы габаритные размеры, собственный вес и диапазон рабочих температур?
A: Размеры упаковки составляют 410 (В) × 190 (Г) мм, а вес нетто — от 2,3 до 2,5 кг.. Он надежно работает в диапазоне экстремальных температур от -40 ℃ до 65 ℃.
Вопрос 5: Какие способы монтажа можно использовать для этой сращивающей муфты?
A: FOSCYB5 поддерживает монтаж в воздушном пространстве, прямой заделку в грунт, прокладку по трубопроводу, настенный монтаж и установку в колодцах.
Вопрос 6: Каковы технические характеристики корпуса и соединительных лотков?
A: Защитный кожух, изготовленный из прочного поликарбоната (PC), вмещает до 4 соединительных лотков. Каждый лоток вмещает 12 волокон (один слой) или 24 волокна (два слоя) для пучковых волокон, либо 6 стандартных отрезков ленточного волокна.
