Descripción

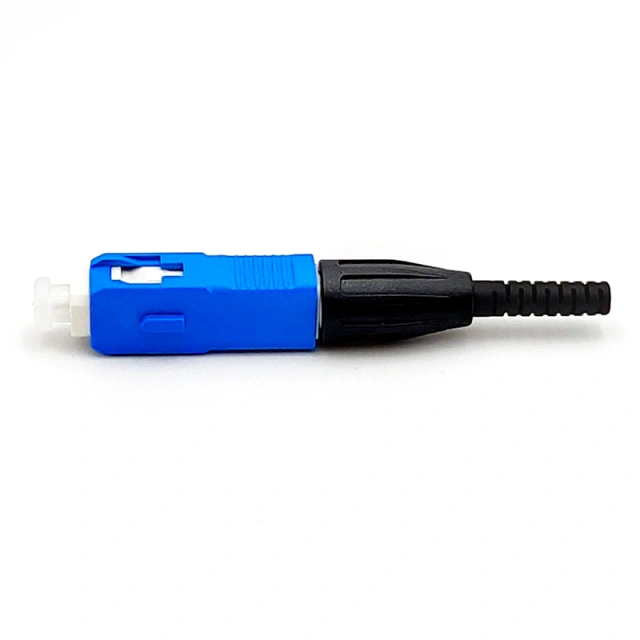

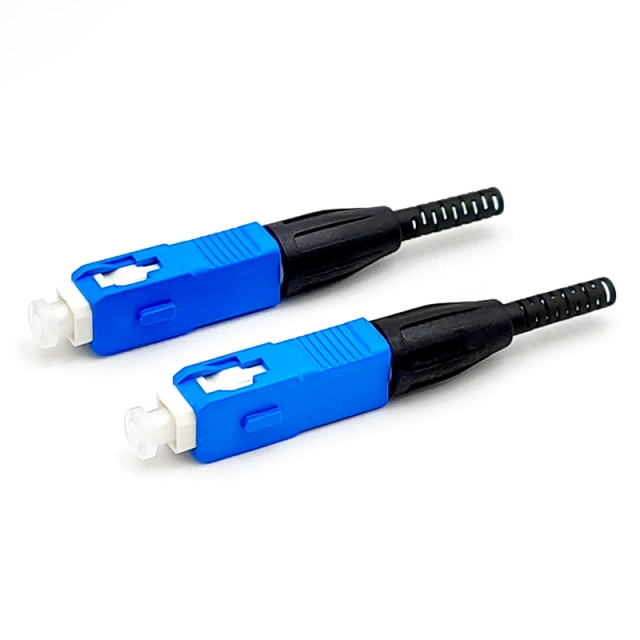

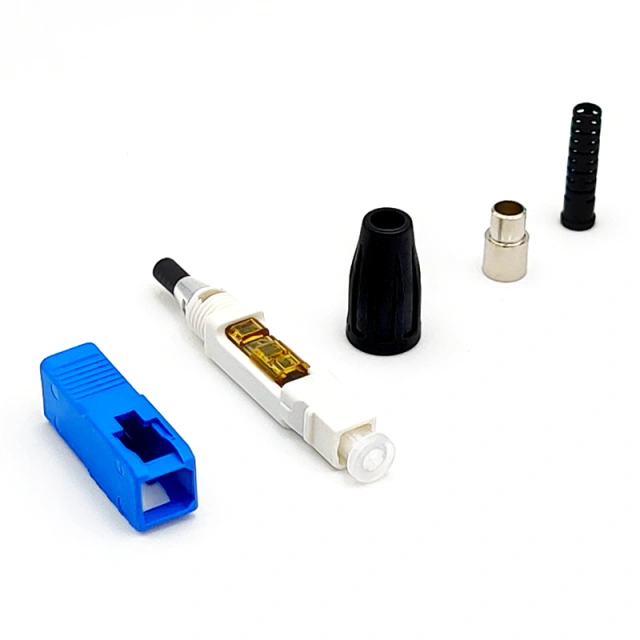

Conector rápido ESC920H-UPC SC/APC para cables de fibra de 3,0 mm, 2,0 mm y 0,9 mm. Conector de montaje en campo para fibra óptica FTTH.
Características
1. Proyecto FTTH utilizable
2. Para una instalación rápida en campo
3. Pérdida de inserción típica 0,3 dB
4. Para cable de 3.0 mm, 2.0 mm y 0.9 mm
5. Instalación en menos de 1 minuto
6. Rendimiento óptico confiable y superior
7. La prueba de tracción del cable cumple con Telcordia GR-326-COR
8. Norma YD/T 2341.1-2011
Especificaciones técnicas
Artículo | Parámetro |
Alcance del cable | Cables de 3,0 mm, 2,0 mm y 0,9 mm |
Diámetro de fibra | 125μm ( 652 y 657 ) |
Diámetro del recubrimiento | 900 µm |
Modo | SM |
Tiempo de operación | aproximadamente 1 min (excluyendo la preconfiguración de la fibra) |
Pérdida de inserción | ≤ 0,3 dB (1310 nm y 1550 nm), Máx. ≤ 0,5 dB |
Pérdida de retorno | ≥50 dB para UPC |
Tasa de éxito | >98% |
Tiempos Reutilizables | ≥5 veces |
Ajustar la resistencia de la fibra desnuda | >3N |
Resistencia a la tracción | >50N |
Temperatura | -40~+85℃ |
Prueba de resistencia a la tracción en línea (20 N) | IL ≤ 0,3 dB |
Durabilidad mecánica (500 veces) | IL ≤ 0,3 dB |
Prueba de caída (suelo de hormigón a 4 m de altura, una vez en cada dirección, tres veces en total) | IL ≤ 0,3 dB |
Longitud del conector | 45.5 mm |
