Descripción

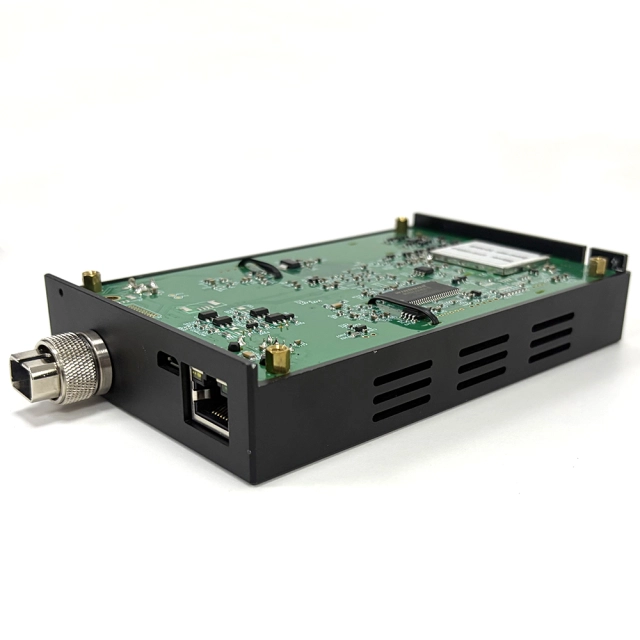

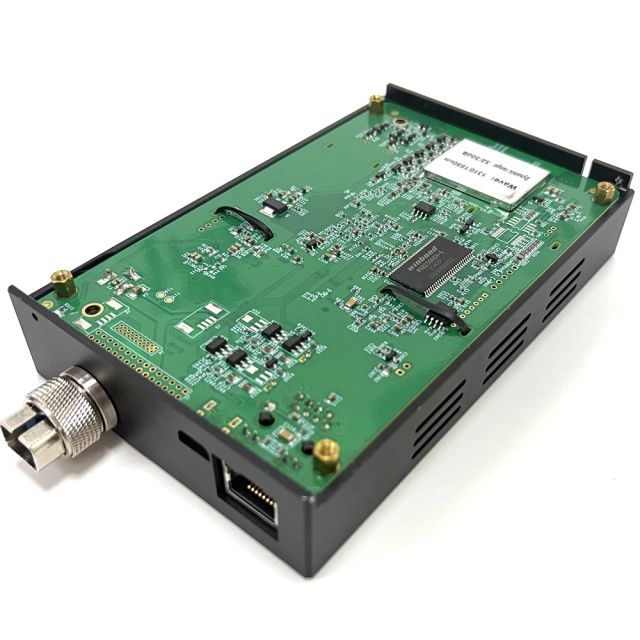

Desarrollado por FirstFiber Technologies, el OTDR de núcleo modular integra componentes funcionales principales que incluyen interfaces ópticas y unidades de procesamiento de datos. Expone una interfaz Ethernet externa para facilitar el desarrollo secundario fluido, junto con un puerto serie diseñado para operaciones de control básicas como el monitoreo de estado y la configuración de parámetros del módulo.
Con un diseño compacto, rentable, cómodo y de alta eficiencia, este módulo está diseñado para localizar con precisión las condiciones de falla en tiempo real en todo el enlace de fibra óptica. Es ampliamente aplicable al despliegue de fibra, mantenimiento rutinario, operaciones de campo y análisis de fallas.
Principio de funcionamiento
El módulo opera conectándose a una computadora host (PC o sistema embebido) a través de Ethernet. La computadora host gestiona todo el flujo de trabajo simplemente emitiendo comandos de medición al módulo OTDR y recibiendo los datos devueltos.
Desarrollo secundario e integración

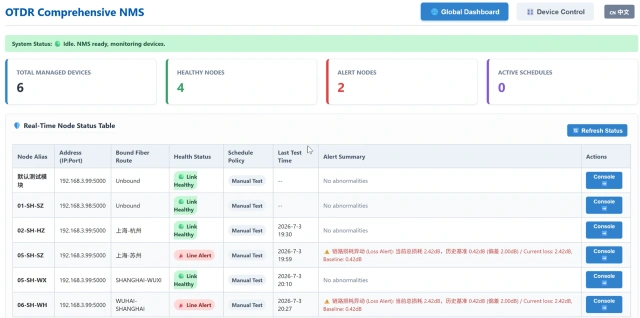

Al admitir el desarrollo secundario definido por el usuario, este módulo permite a los usuarios crear rápidamente prototipos de sus propios instrumentos OTDR profesionales o sistemas de monitoreo de fibra óptica en línea. Al requerir únicamente el desarrollo de la interfaz hombre-máquina (HUI/GUI), los usuarios pueden acortar significativamente el ciclo de I+D del OTDR. Además, el módulo se puede integrar sin esfuerzo en otros equipos o sistemas de comunicación óptica para proporcionar una funcionalidad OTDR integrada.
Características principales:
- Interfaz Ethernet Plug-and-Play: Simplifica la conectividad y la integración.
- Transmisión y análisis de datos de alta velocidad: garantiza un procesamiento rápido y eficiente.
- Análisis automatizado de trazas OTDR: Ofrece identificación inteligente y automatizada de eventos y fallas.
Configuración de la interfaz serie RS-232
La interfaz serie se utiliza principalmente para consultas de direcciones IP y comunicación de datos de baja velocidad. La velocidad de transmisión predeterminada es de 460800 bps, la cual se puede modificar mediante comandos de software.
| Parámetro | Valor |
| Velocidad de transmisión predeterminada | 460800 |
| Bit de datos | 8 |
| Bit de parada | 1 |
| Bit de paridad | Ninguno |
| Control de flujo | Ninguno |
Configuración del puerto Ethernet
La interfaz Ethernet actúa como puerto de comunicación de datos de alta velocidad para el OTDR modular y se utiliza principalmente para el control de los módulos a través de Ethernet. La configuración de la dirección IP puede modificarse tanto a través del puerto serie como del puerto de red.
| Tipo | Puerto Ethernet RJ45 |
| Velocidad | 10/100 M |
| IP | 192.168.111.249 |
| Máscara | 255.255.255.0 |
| Puerta de enlace | 192.168.111.1 |
| Puerto | 5000 |

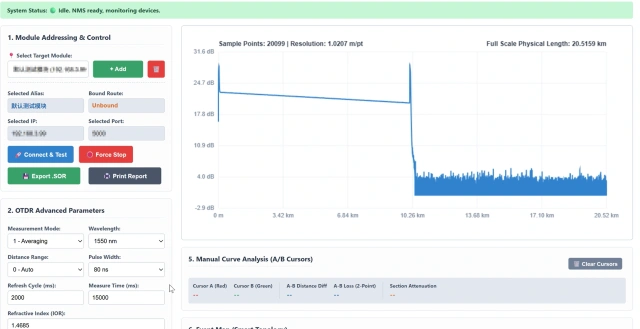

¿Cómo configurar la dirección tarjeta IP para el OTDR de núcleo modular MK1000 para habilitar el control mediante el software de ordenador central de FirstFiber Technologies? Por favor, descargue el PDF.
Especificación
| Ancho de pulso | 3 ns, 5 ns, 10 ns, 20 ns, 30 ns, 50 ns, 80 ns, 100 ns, 200 ns, 300 ns, 500 ns, 1000 ns, 2000 ns, 3000 ns, 5000 ns, 8000 ns, 10 000 ns, 2000 ns |
| Rango de prueba | 0,1km, 0,5km, 1,25km, 2,5km, 5km, 10km, 20km, 40km, 80km, 125km, 180km, 260km |
| Evento «Dead Zone 1» | ≤ 1,5 m |
| Zona muerta de atenuación 2 | ≤ 8 m |
| Intervalo de muestreo | 0,03 ~ 4 m |
| Punto máximo de muestreo | 64000 |
| IOR | 1.000000 ~ 2.000000 |
| Incertidumbre de la distancia de ensayo | ±(0,75 m + intervalo de muestreo + 0,0051 TP3T × rango de prueba) |
| Linealidad | ±0,05 dB/dB |
| Fuerza | +12V típico (Rango límite +6V~+19V) |
| Consumo | ≤3W (25℃) |
| Interfaz de comunicación | Puerto serie RS-232C, velocidad en baudios predeterminada 460800 (configurable) Interfaz Ethernet 10M/100M |
| Tamaño | 150 (An) × 90 (Al) × 30 (Pr) mm |
| Temperatura de funcionamiento | -10 ℃ a +50 ℃ |
| Temperatura de almacenamiento | -40 ℃ a +70 ℃ |
| Humedad | ≤ 95% (sin condensación) |
Nota
1. Valor típico. Ancho de pulso = 3 ns, pérdida de retorno = 35 dB a 55 dB
2. Valor típico. Ancho de pulso = 3 ns, Pérdida de retorno = 55 dB
Modelo
| Modelo | Longitud de onda | Rango dinámico |
| MK1000-S1 | 1550 nm | 26 dB |
| MK1000-S2 | 1550 nm | 30 dB |
| MK1000-S3 | 1550 nm | 35 dB |
| MK1000-S4 | 1550 nm | 40 dB |
| MK1000-S5 | 1550 nm | 43 dB |
| MK1000-A26 | 1625 nm | 26 dB |
| MK1000-A30 | 1625 nm | 30 dB |
| MK1000-A35 | 1625 nm | 35 dB |
| MK1000-A40 | 1625 nm | 40 dB |
| MK1000-A43 | 1625 nm | 43 dB |
| MK1000-B26 | 1650 nm | 26 dB |
| MK1000-B30 | 1650 nm | 30 dB |
| MK1000-B35 | 1650 nm | 35 dB |
| MK1000-B40 | 1650 nm | 40 dB |
| MK1000-B43 | 1650 nm | 43 dB |
| MK1000-D28 | 1310/1550 nm | 28/26 dB |

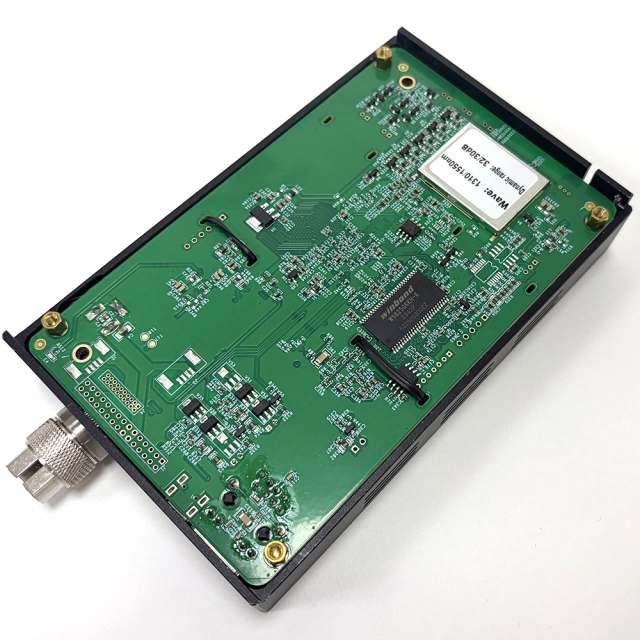

| MK1000-D32 | 1310/1550 nm | 32/30 dB |
| MK1000-D37 | 1310/1550 nm | 37/32 dB |
| MK1000-D42 | 1310/1550 nm | 42/40dB |
| MK1000-D45 | 1310/1550 nm | 45/43 dB |
| MK1000-M1 | 850/1300 nm | 24/26 dB |
| MK1000-T2 | 1310/1550/1625 nm | 42/40/40 dB |
| MK1000-T3 | 1310/1550/1650 nm | 42/40/40 dB |
| MK1000-Q1 | 1310/1550/850/1300nm | 28/26/24/26 dB |
Descargar
Embalaje y envío
Embalaje estándar
| Modelo | Cantidad/Caja | Peso neto | Peso bruto | Tamaño |
| MK1000 | 10 | 0,5 kg | 7 KG | 53x23x26cm |
Embalaje no estándar
| Modelo | Cantidad/Caja | Peso neto | Peso bruto | Tamaño |
| MK1000 | 1 | 0,5 kg | 0,75 kg | 23x13x16cm |
En FirstFiber Technologies, todos los instrumentos de prueba se envían a través de DHL Air Express, con entrega en todo el mundo en un plazo de 3 a 7 días. Tenga en cuenta que la lista de precios de envío descargable es solo de referencia. Para conocer los costos de envío exactos, consulte el presupuesto final proporcionado por su representante de ventas.
Preguntas frecuentes
P: ¿Qué es el OTDR de núcleo modular MK1000?
R: El MK1000 es un módulo de núcleo OTDR para fabricantes de equipos originales (OEM) que integra interfaces ópticas y unidades de procesamiento de datos en un formato compacto. Está diseñado para su integración en equipos de comunicación óptica, instrumentos de prueba personalizados y sistemas de monitorización de fibra en línea.
P: ¿Cómo funciona el desarrollo secundario de software con este módulo?
R: En lugar de un SDK limitado a un sistema operativo concreto, FirstFiber proporciona el protocolo de comunicación TCP/IP subyacente junto con códigos de comandos de control hexadecimales de 16 bits. Esto permite a los desarrolladores de sistemas en Linux, Windows o sistemas operativos en tiempo real (RTOS) embebidos enviar directamente sockets de red para activar escaneos, configurar parámetros y recibir datos de rastreo sin procesar.
P: ¿Qué interfaces de comunicación y qué configuración de red predeterminada utiliza?
R:
- Interfaz Ethernet: Puerto RJ45 de 10/100 M con IP predeterminada 192.168.111.249, máscara de subred 255.255.255.0, puerta de enlace 192.168.111.1 y puerto 5000.
- Puerto serie RS-232: Configurado por defecto con una velocidad de transmisión de 460 800 bps (8 bits de datos, 1 bit de parada, sin paridad, sin control de flujo).
P: ¿Cuáles son las principales especificaciones físicas y técnicas?
R:
- Zonas muertas: Zona muerta del evento ≤ 1,5 m y zona muerta de atenuación ≤ 8 m.
- Requisitos de alimentación: Rango de tensión de funcionamiento de +6 V a +19 V (típicamente +12 V) con un consumo de energía ≤ 3 W a 25 °C.
- Dimensiones: 150 x 90 x 30 mm.
P: ¿Qué opciones de longitud de onda y rango dinámico hay disponibles?
R: El módulo está disponible en diversas configuraciones, entre las que se incluyen las de modo único (1550 nm, 1625 nm, 1650 nm), de doble longitud de onda (1310/1550 nm), multimodo (850/1300 nm), de tres longitudes de onda y de cuatro longitudes de onda, con rangos dinámicos de hasta 45 dB.
