Descripción

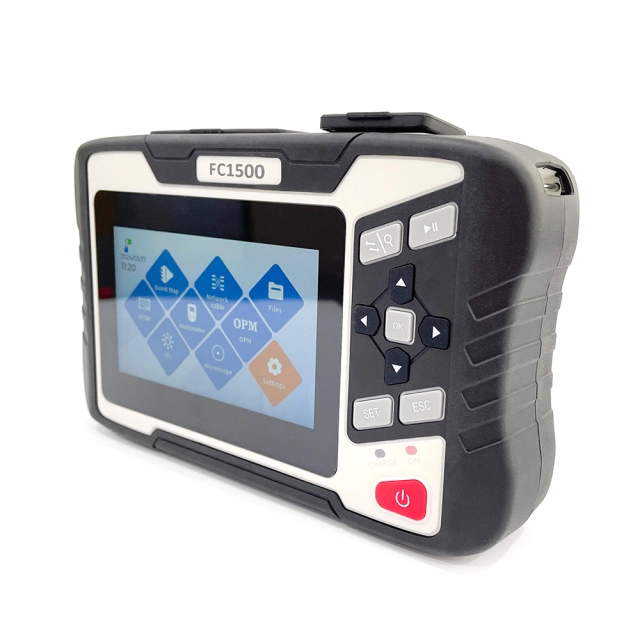

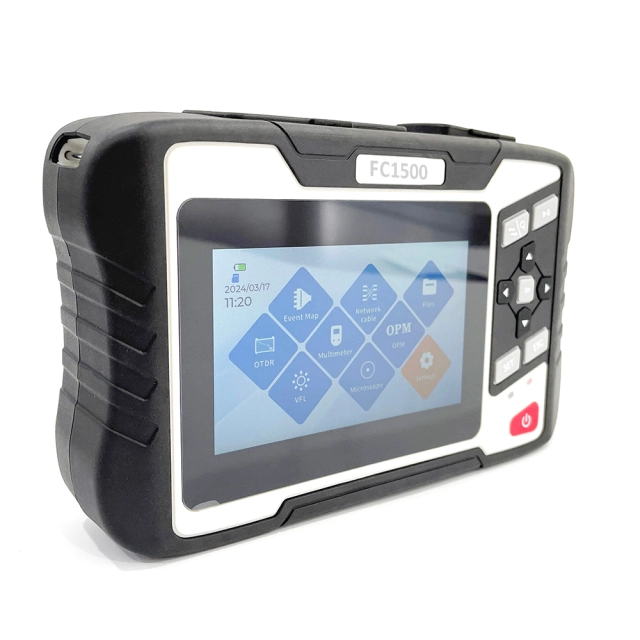

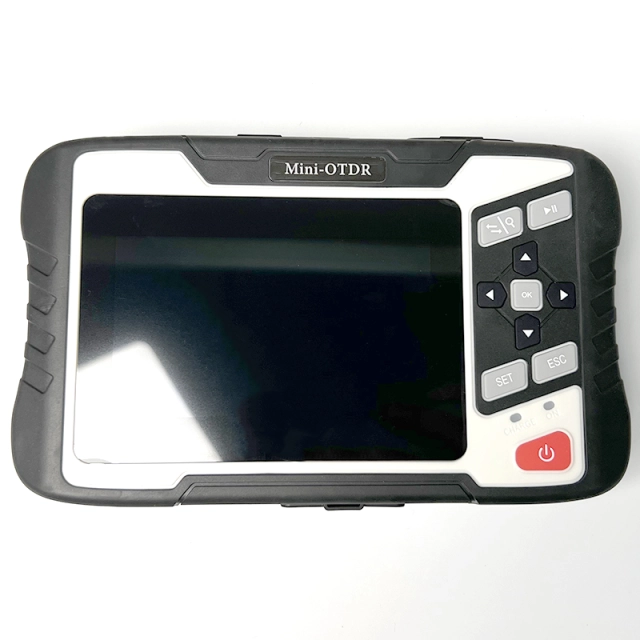

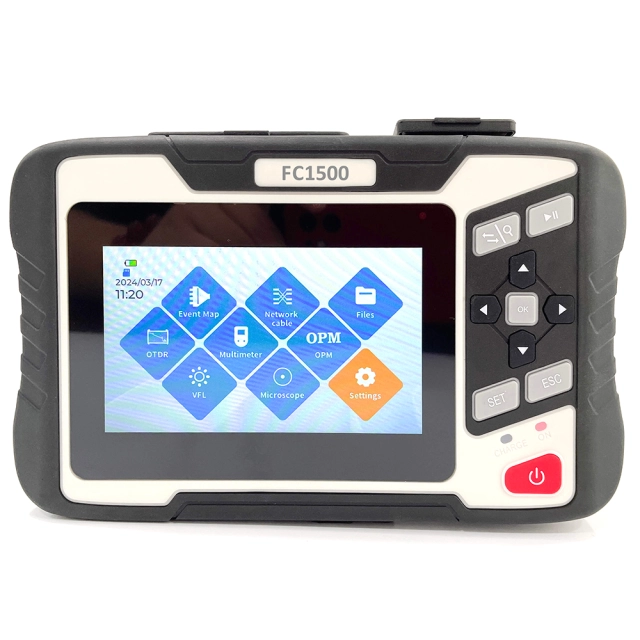

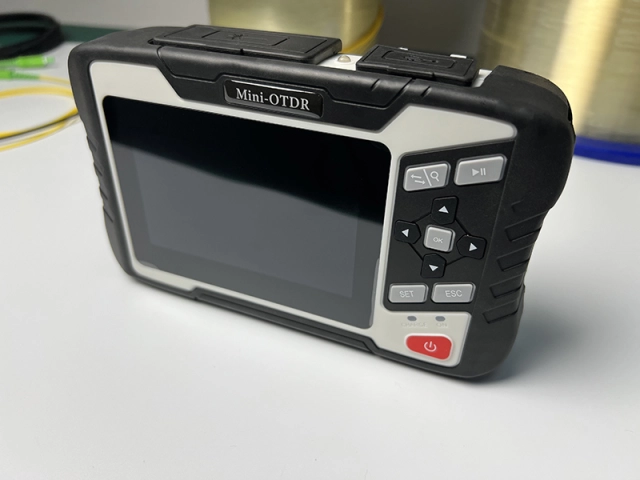

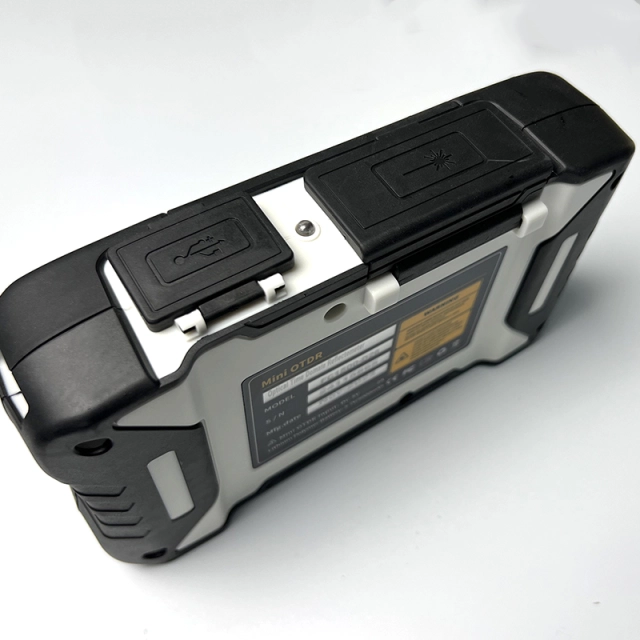

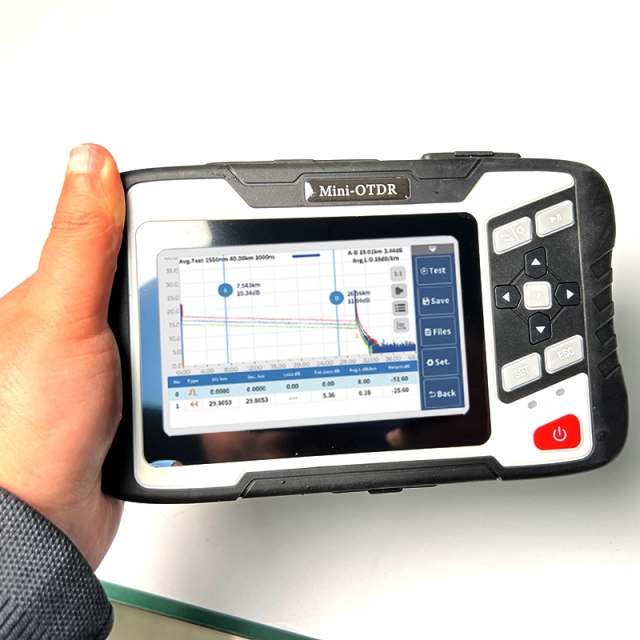

Probador de fibra y cobre FC1500
Procesador de alta velocidad para un control fluido.
Múltiples módulos integrados en un solo dispositivo para cumplir con los requisitos de prueba de fibra y cobre.
Múltiples funciones en un solo dispositivo.
– OTDR
– Mapa del evento
– Medidor de potencia óptica
– Fuente de luz óptica
– Localizador visual de fallas
– Seguimiento de cables RJ45
– Secuencia de cables RJ45
– Luz LED
– Bluetooth
– Microscopio (opcional)

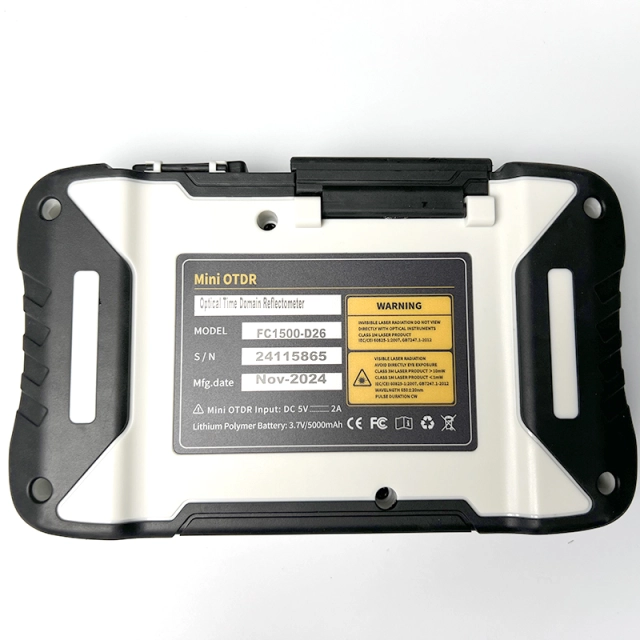

| Modelo# | FC1500-D26 | FC1500-P24 | FC1500-A24 | FC1500-B24 |
| Longitud de onda | 1310 nm y 1550 nm | 1610 nm | 1625 nm | 1650 nm |
| Rango dinámico | 26/24 dB | 24 dB | 24 dB | 24 dB |
| Rango de prueba | De 3 metros a 100 kilómetros | De 3 metros a 100 kilómetros | De 3 a 100 km | De 3 metros a 100 kilómetros |
| OTDR | √ | √ | √ | √ |
| Mapa de eventos | √ | √ | √ | √ |
| Medidor de potencia | √ | √ | √ | √ |
| Fuente de luz | √ | √ | √ | √ |
| Localizador visual de fallas | √ | √ | √ | √ |
| Luz LED | √ | √ | √ | √ |
| Secuencia de cables RJ45 | √ | √ | √ | √ |
| Seguimiento de cables RJ45 | √ | √ | √ | √ |
| Bluetooth | √ | √ | √ | √ |
| 1490 nm en línea | x | √ | √ | √ |
| 1550 nm en línea | x | √ | √ | √ |
| 1610 nm en línea | x | x | √ | √ |

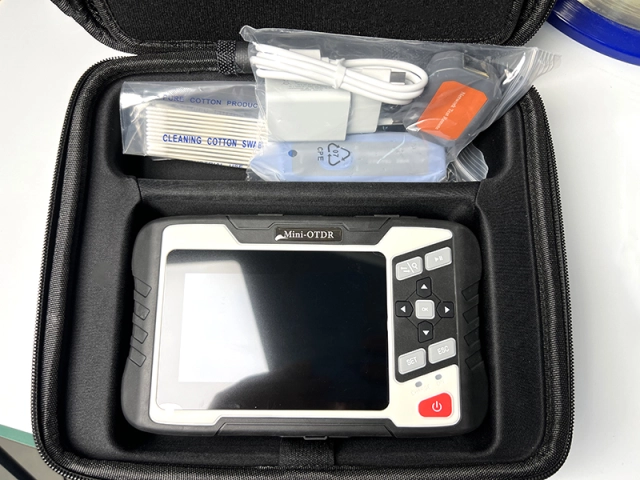

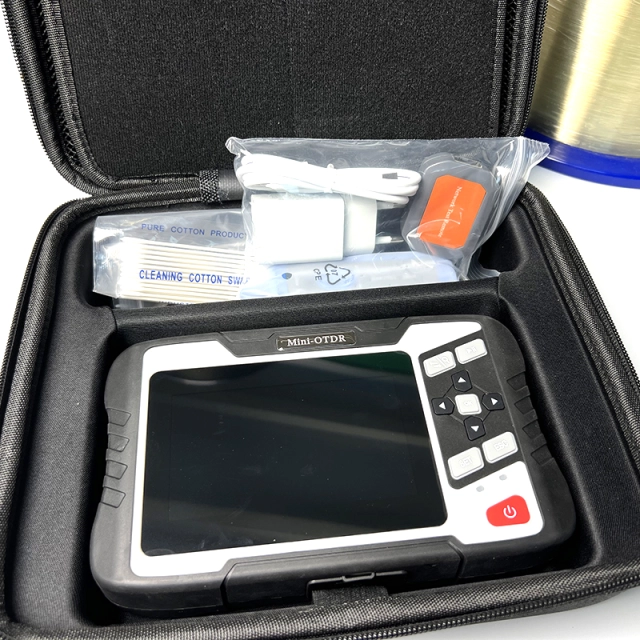

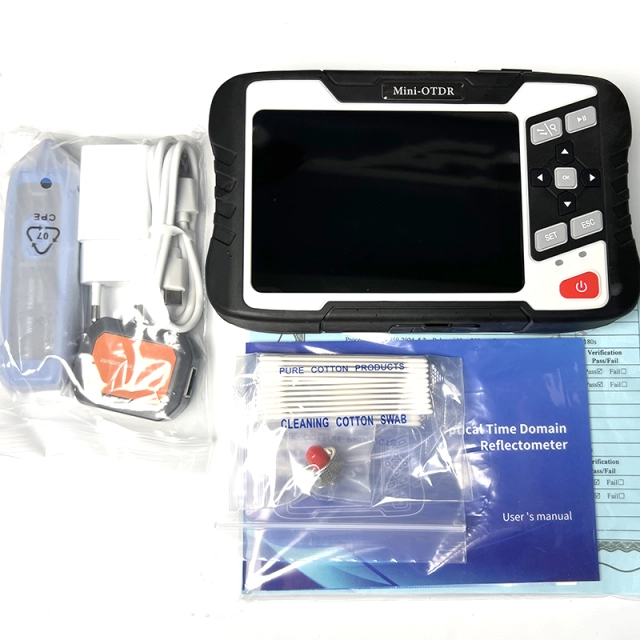

El kit incluye: OTDR, Manual de usuario,
Tarjeta TF, software OTDRviewer, adaptador de corriente para carga,

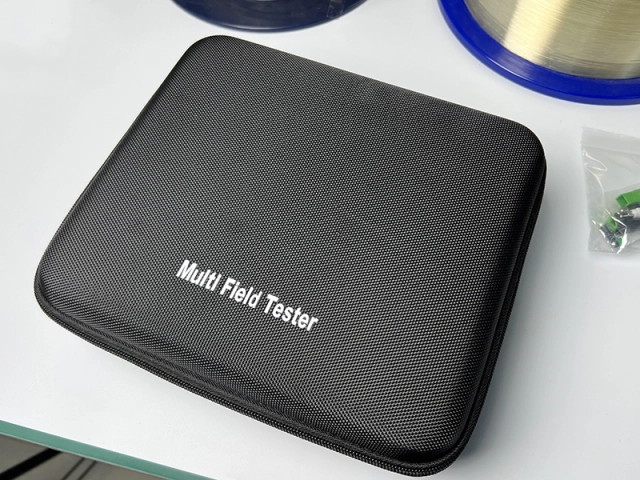

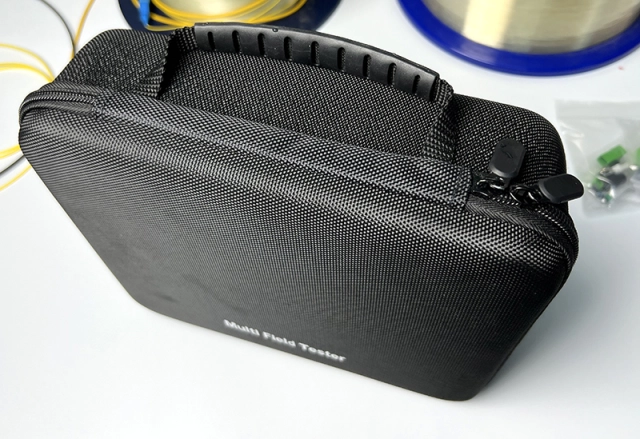

Cable USB, estuche de transporte, certificado de calibración.
* La función Bluetooth es opcional.
Nota: -P24(1610nm) puede probar la fibra con señal de 1310/1490/1550nm en (potencia <0dBm)
-A24(1625nm) puede probar la fibra con señal de 1310/1490/1550/1577nm en (potencia <0dBm)
-B24(1650nm) puede probar la fibra con señal de 1310/1490/1550/1577nm en (potencia <5dBm)
| General | |
| Tamaño/Peso | 189x115x43 mm / 600 g (batería incluida) |
| Mostrar | Pantalla táctil IPS TFT de 4,3 pulgadas, resolución de 800 × 480. |

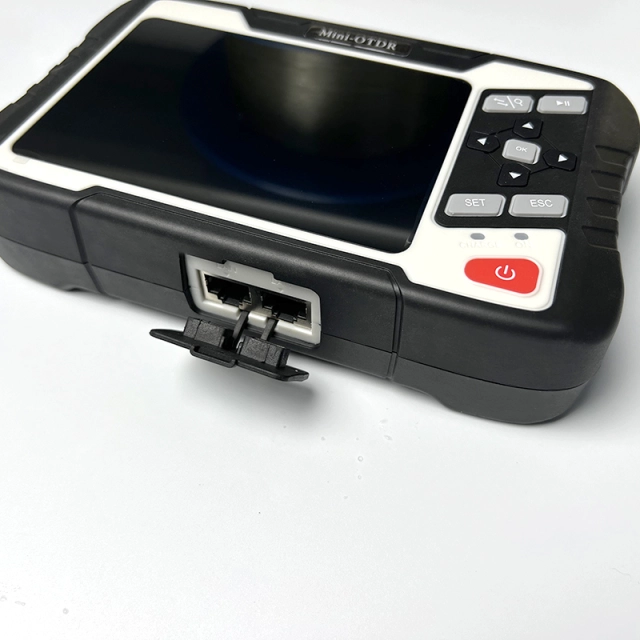

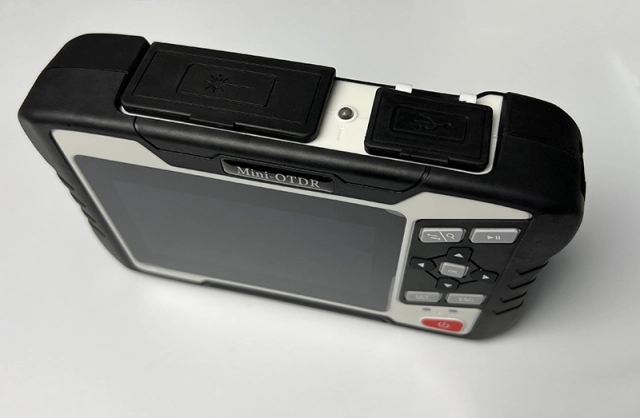

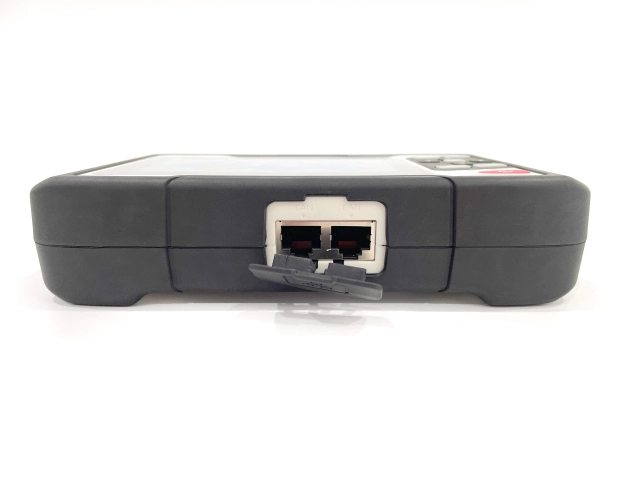

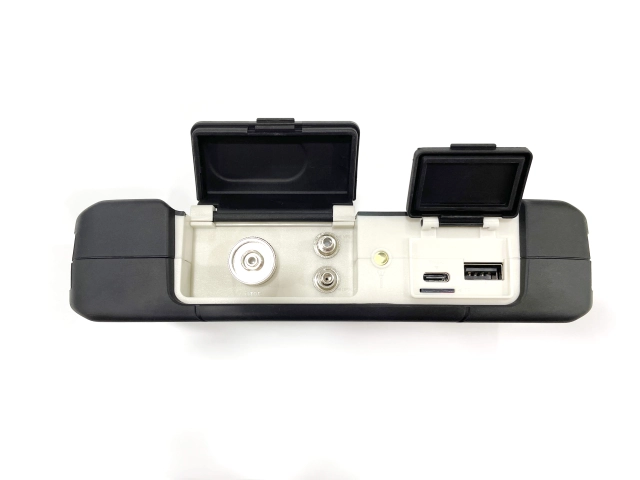

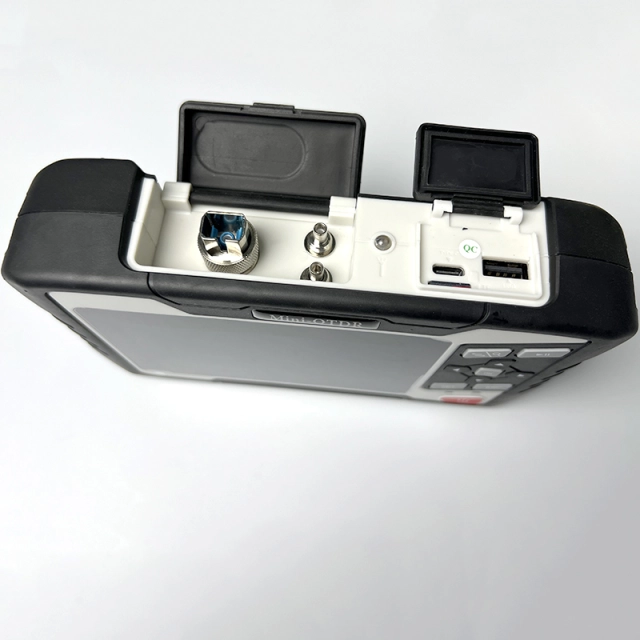

| Interfaz | Puerto USB tipo C, puerto para tarjeta TF, puerto RJ45, puerto OTDR, puerto VFL, puerto para medidor de potencia |
| Fuente de alimentación | Entrada: 100 V (CA) a 240 V (CA), 50~60 Hz, 0,6 A; Salida: 5 V (CC), 2 A, batería de litio de 5000 mAh/3,7 V |
| Horario de trabajo | >8 horas |
| Ahorro de energía | Gestión inteligente de energía Apagado automático: Nunca/1 min/5 min/10 min/30 min/60 min |
| Almacenamiento de datos | 8 GB, >200.000 curvas |
| Idioma | Inglés |
| Condiciones ambientales | Temperatura y humedad de funcionamiento: -10℃~+50℃, ≤95% (sin condensación) Temperatura y humedad de almacenamiento: -20℃~+70℃, ≤95% (sin condensación) |
| Módulo OTDR | |
| Ancho de pulso | 3ns, 5ns, 10ns, 20ns, 30ns, 50ns, 80ns, 100ns, 200ns, 300ns, 800ns, 1μs, 2μs, 5μs, 10μs, 20μs |
| Rango de distancia | 100 m, 300 m, 500 m, 1,25 km, 2,5 km, 5 km, 10 km, 20 km, 40 km, 80 km, 125 km, 260 km |
| Resolución de muestreo | Mínimo 0,03 m |
| Punto de muestreo | >160.000 puntos |
| Linealidad | ≤0,05 dB/dB |
| Método de prueba de pérdida | Método de 4 puntos/5 puntos |
| Actualización en tiempo real | 3 Hz (frecuencia típica) |
| Precisión de distancia | ±(1 m + distancia de medición × 3 × 10⁻⁵ + resolución de muestreo) (excluyendo la incertidumbre del IOR) |
| Umbral de pérdida | 0,2 dB |
| Resolución de pérdidas | 0,001 dB |
| Resolución de distancia | 0,001 m |
| Configuración IOR | 1.00000~2.00000 |
| Unidades | km, mi, kft |
| Formato de traza OTDR | SOR |
| Módulo VFL | |
| Longitud de onda | 650 nm |
| Potencia de salida | 10 mW, CLASE III B |
| Rango | 12 km |
| Modo de lanzamiento | CW/1Hz/2Hz |
| Módulo OPM | |
| Longitud de onda | 850/1270/1300/1310/1490/1550/1577/1625/1650nm |
| Rango de prueba | -70~+ 10dBm o -50~+ 26dBm (por defecto) |
| Resolución | 0,01 dB |
| Exactitud | ±5% |
| Conector | Universal |
| Módulo OLS | |
| Longitud de onda | Igual que las longitudes de onda OTDR |
| Potencia de salida | >-5 dBm |
| Modo de salida | CW/270/330/1k/2k Hz |
| Localizador de cables RJ45 | |
| Rango de prueba | 300 metros |
| Tipo de señal | Señal analógica/Señal digital |
| Vía de cable activa | Apoyo |
| Receptor de señal | Enviado como accesorio predeterminado |
| Sonido de advertencia | Sí |
| Cable tipo RJ45 | Admite los estándares 568A y 568B. |
| Secuencia de cables RJ45 | |
| Rango de prueba | 300 metros |
| Tipo de señal | Señal analógica/Señal digital |
| Prueba de cable activo | No es compatible |
| Unidad remota | Se puede extraer desde la parte inferior del dispositivo. |
| Cable tipo RJ45 | Admite los estándares 568A y 568B. |
| Tiempo de prueba | Menos de 15 segundos |
Descargar
Personalización
FirstFiber Technologies ofrece dos tipos de servicios de personalización para que elijas: Personalización ligera y Personalización profunda. Puedes consultar los detalles. aquí.
Si desea una personalización básica del OTDR FC1500, proporcione sus requisitos según las instrucciones que aparecen a continuación. Si prefiere una personalización más completa, póngase en contacto con nuestro equipo de ventas para hablar sobre los detalles.
| Instrucciones | |
| Número de modelo | Máximo 8 caracteres, no se permiten caracteres especiales. |
| Logo | Alta resolución. (.jpg, .bmp, .psd, .cdr, etc.) |
| Pantalla de arranque | 800×480 píxeles, formato .bmp y profundidad de color de 16 bits. |
| Idioma | Póngase en contacto con el departamento de ventas para solicitar la versión en inglés de la lista de campos. |
La personalización ligera (modelo, LOGOTIPO e idioma) es 100% GRATUITA, pero el MOQ es de 20
Preguntas frecuentes
¿El OTDR admite la medición simultánea de doble longitud de onda?
Sí, el modelo FC1500-D26 (1310/1550 nm) admite la medición simultánea de doble longitud de onda.
¿Qué conectores admite el OTDR?
El OTDR FC1500 incluye conectores SC y FC. Los conectores ST y LC se venden por separado. Si los necesita, póngase en contacto con nuestro departamento de ventas.
¿El OTDR es compatible con pantallas táctiles?
Sí, los usuarios pueden controlarlo mediante 3 métodos. El primero es mediante la pantalla táctil, el segundo mediante botones físicos y el tercero mediante Bluetooth conectado al teléfono móvil del usuario.
¿La pantalla está claramente expuesta a la luz solar intensa del exterior?
Sí, los usuarios pueden activar el “modo de luz intensa” en la configuración del sistema.
Sistema – Alimentación – Modo de luz intensa
¿El OTDR está conectado a una sonda para comprobar la superficie del conector de fibra?
La sonda se vende por separado. Puede encontrar más detalles en el siguiente enlace: https://firstfiber.cn/products/fiber-inspection-probe-microscope
¿Cuántos modos de medición no admite el OTDR?
Autoprueba,
Prueba promedio y
Prueba en tiempo real
¿Cuál es la longitud mínima de cable que mide el OTDR?
3 metros para cables con conector UPC. 10 metros para cables con conector APC.
¿Puede el OTDR probar la fibra multimodo?
No, solo prueba fibra monomodo. Si va a probar fibra multimodo, el otro modelo, el 980EXP-M22, es adecuado. Visite el siguiente enlace: https://firstfiber.cn/products/980exp-otdr
¿Qué idiomas de menú admite el OTDR?
Actualmente, está disponible en chino e inglés. Si los clientes nos ayudan con la traducción, podremos añadir más idiomas al OTDR.
