Descripción
Transmisores ópticos de 1550 nm diseñados según el estándar de telecomunicaciones, que convierten la señal de amplitud de RF de CATV en una señal óptica de 1550 nm, y luego a través de una fibra óptica monomodo hacia el nodo óptico en la red HFC, utilizados principalmente para la transmisión a larga distancia de señales de TV, señales de TV digital, señales de voz telefónica y señales de datos.
El transmisor óptico de 1550 nm está equipado con un circuito de potencia de salida óptica estable y confiable y un circuito de control de temperatura del refrigerador termoeléctrico del láser de bombeo para garantizar el mejor rendimiento del equipo y extender la vida útil del láser. Con un diseño de estructura de disipación de calor profesional, un ventilador de control de temperatura inteligente y un bajo consumo de energía, se convierte en la opción ideal para construir redes de transmisión óptica grandes y medianas.
Características
– Chasis para rack de 1U, carcasa de acero inoxidable con excelente disipación de calor y apariencia.
– El ancho de banda 47-862 MHz.
– Se adopta un láser de marca líder mundial con un ancho de banda amplio y alta potencia de salida.
– Microcomputadora integrada con circuito de monitoreo automático, supervisión en tiempo real de la potencia de salida óptica y el estado de funcionamiento del láser. Para garantizar una potencia de salida estable y prolongar la vida útil del láser.
– La avanzada tecnología de predistorsión de RF multifrecuencia, los dispositivos de RF de GaAs y la estructura SMT completa mejoran eficazmente los parámetros C/N, CTB y CSO en el sistema CATV.
– El circuito de excitación de RF adopta la tecnología de procesamiento digital automático de potencia de RF de acuerdo con el nivel de la señal de entrada de RF y el número de canales de entrada, maneja automáticamente el nivel de excitación, con el fin de mantener los parámetros C / CTB, C / CSO y C / N siempre en el mejor estado.
– Circuito de estabilización automática de temperatura del láser (ATC) y circuito de estabilización de la potencia de salida óptica (APC),
garantizar que el láser funcione con un rendimiento óptimo.
– El detector de potencia de salida de RF y la función de apagado del relé de RF previenen eficazmente el daño del láser cuando la señal es demasiado alta. Modo de trabajo AGC / MGC opcional.

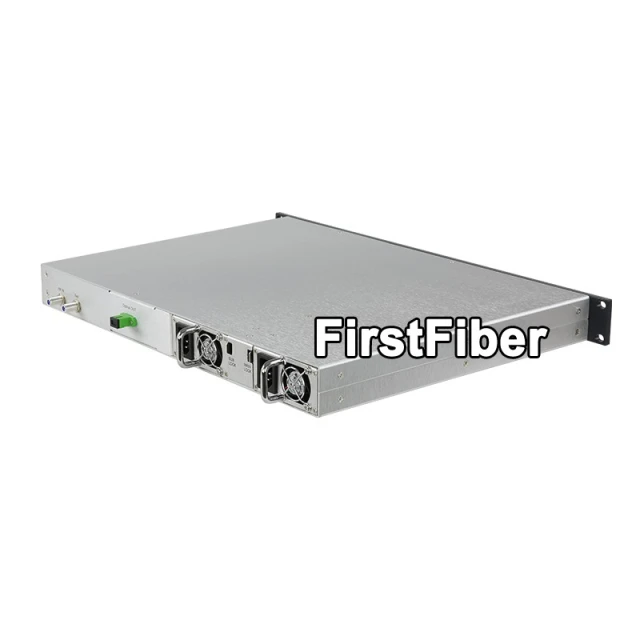

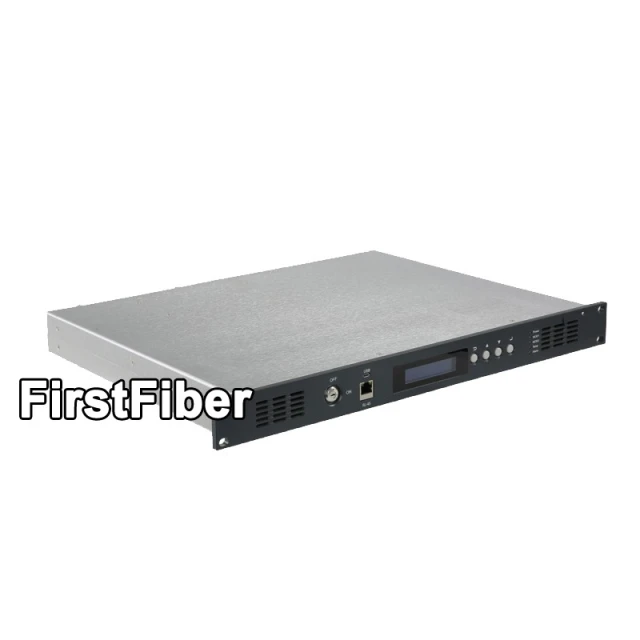

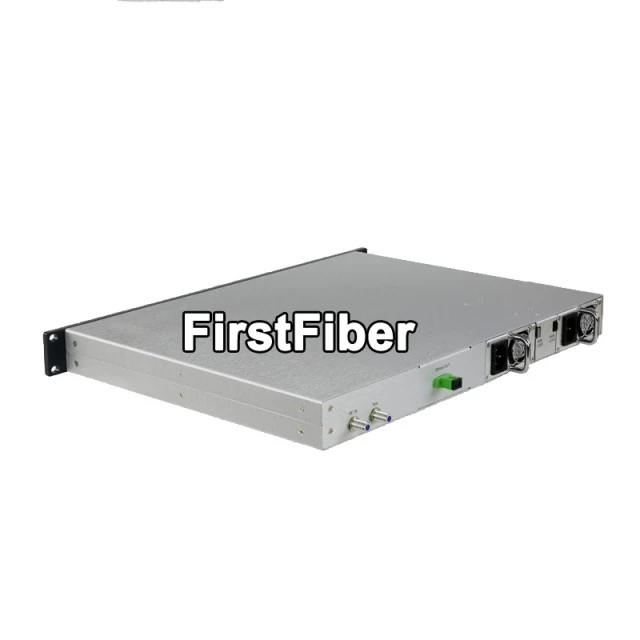

– El panel frontal tiene indicadores de estado de funcionamiento y el panel trasero tiene un puerto de prueba de RF.
– Los parámetros de funcionamiento y la información de fallas se pueden mostrar a través de la unidad de monitoreo centralizado en la pantalla LCD, y también se pueden monitorear a través de la interfaz de red RJ45.
Presupuesto
| Artículo | unidad | Datos técnicos |
| Potencia de salida | mw | 3-10 dBm |
| Longitud de onda | nm | 1550±10 |
| Láser | láser DFB | |
| Modulación de la luz | Modulación directa de la intensidad de la luz | |
| Conector óptico | SC/APC o SC/UPC | |
| ancho de banda | MHz | 47 ~ 862 MHz |
| Nivel de entrada de RF | dBµV | 80dBµV ±5 |
| Planitud | dB | ±0,75 |
| Monitoreo a nivel de puerto | dBµV | -10 |
| Aislamiento de entradas | dB | ≥50 (Puerto local al puerto de difusión) |
| Precisión de AGC | dB | 0.25 |
| Rango de ajuste MGC | dB | 0 ~ 15 |
| impedancia de entrada de RF | Ω | 75 |
| Pérdida de retorno de entrada | dB | ≥16 |
| C/CTB | dB | ≥65 |
| C/CSO | dB | ≥60 |
| CNR(C/N) | dB | ≥51 |
Nota: Los parámetros técnicos anteriores están de acuerdo con los requisitos técnicos y los métodos de medición predeterminados GY / T 143-2000.
