Description
Émetteurs optiques à 1 550 nm conçus conformément aux normes de télécommunication, convertissant le signal RF de la télévision par câble en un signal optique à 1 550 nm, puis acheminant ce dernier via une fibre optique monomode vers le nœud optique du réseau HFC ; ils sont principalement utilisés pour la transmission à longue distance de signaux de télévision, de télévision numérique, de voix téléphonique et de données.
L'émetteur optique de 1 550 nm est équipé d'un circuit de puissance de sortie optique fiable et stable, ainsi que d'un circuit de contrôle de la température du refroidisseur thermoélectrique du laser de pompage, afin de garantir les meilleures performances de l'équipement et d'étendre la durée de vie du laser.Grâce à une conception professionnelle de la structure de dissipation thermique, à un ventilateur à régulation intelligente de la température et à une faible consommation d'énergie, cet émetteur constitue le choix idéal pour la mise en place de réseaux de transmission optique de grande et moyenne envergure.
Caractéristiques
– Boîtier rack 1U en acier inoxydable offrant une excellente dissipation thermique et un design soigné.
– La bande passante 47-862 MHz.

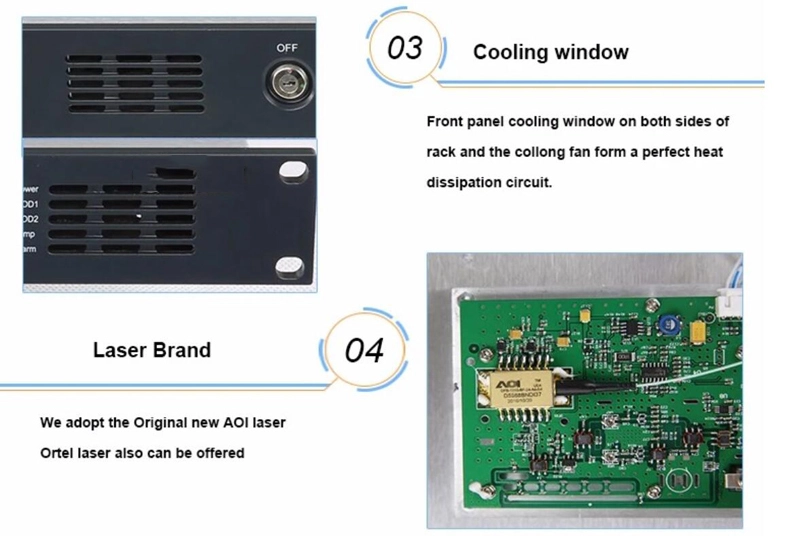

– Adopter un laser de marque mondiale de premier plan avec une large bande passante et une puissance de sortie élevée.
– Micro-ordinateur intégré avec circuit de surveillance automatique, surveillant en temps réel la puissance de sortie optique et l'état de fonctionnement du laser. Pour garantir une puissance de sortie stable et prolonger la durée de vie du laser.
– La technologie avancée de pré-distorsion RF multi-fréquence, les composants RF GaAs et la structure SMT complète améliorent efficacement les paramètres C/N, CTB et CSO dans le système CATV.
– Le circuit d'attaque RF adopte la technologie de traitement numérique automatique de la puissance RF en fonction du niveau du signal d'entrée RF et du nombre de canaux d'entrée, gère automatiquement le niveau d'attaque, afin de maintenir les paramètres C/CTB, C/CSO et C/N toujours dans le meilleur état.
– Circuit de stabilisation automatique de la température du laser (ATC) et circuit de stabilisation de la puissance optique de sortie (APC),
garantir un fonctionnement optimal de la machine à laser.
– Le détecteur de puissance de sortie RF et la fonction d'arrêt du relais RF préviennent efficacement l'endommagement du laser lorsque le signal est trop élevé. Mode de fonctionnement AGC / MGC au choix.

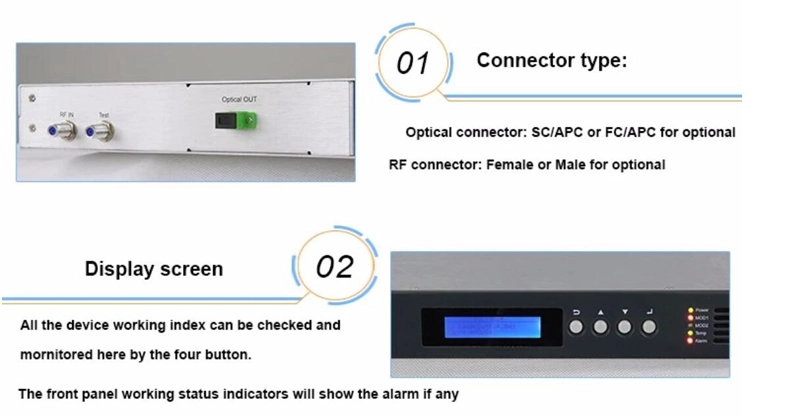

Le panneau avant est doté d'indicateurs d'état de fonctionnement et le panneau arrière est doté d'un port de test RF.

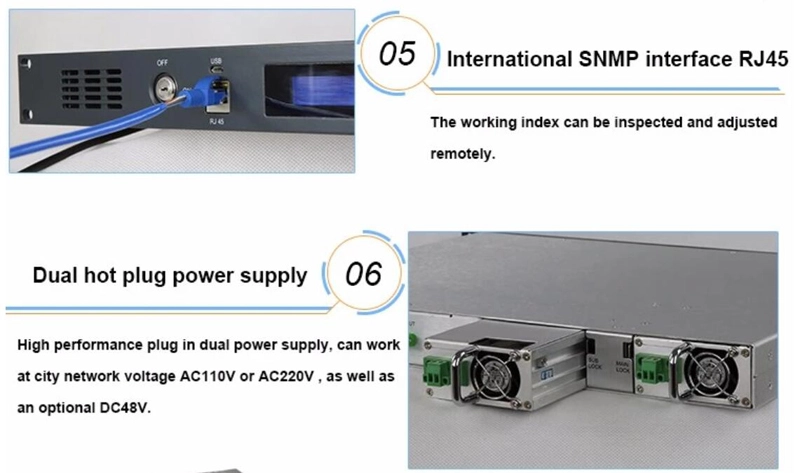

– Les paramètres de fonctionnement et les informations de défaut peuvent être affichés sur l'écran LCD via l'unité de surveillance centralisée, et peuvent également être surveillés via l'interface réseau RJ45.
Caractéristiques
| Article | unité | Caractéristiques techniques |
| Puissance de sortie | mw | 3 à 10 dBm |
| Longueur d'onde | rien | 1 550 ± 10 |
| Laser | laser DFB | |
| Modulation de la lumière | Modulation directe de l'intensité lumineuse | |
| Connecteur optique | SC/APC ou SC/UPC | |
| bande passante | MHz | 47 ~ 862 MHz |
| Niveau d'entrée RF | dBµV | 80 dBµV ±5 |
| Platitude | dB | ±0,75 |
| Surveillance au niveau des ports | dBµV | -10 |
| Isolation des entrées | dB | ≥50 (Port local vers port de diffusion) |
| Précision AGC | dB | 0.25 |
| Plage de réglage MGC | dB | 0 ~ 15 |
| impédance d'entrée RF | Ω | 75 |
| Perte de retour à l'entrée | dB | ≥16 |
| C/CTB | dB | ≥ 65 |
| C/CSO | dB | ≥60 |
| Rapport porteuse sur bruit (C/N) | dB | ≥ 51 |
Remarque : les paramètres techniques ci-dessus ont été mesurés conformément aux exigences techniques et aux méthodes de mesure définies dans la norme GY/T 143-2000.
FAQ
Q : Quelle est la fonction principale de l'émetteur optique à 1 550 nm ?
R : Il convertit les signaux RF de télévision par câble en signaux optiques de 1 550 nm pour la transmission à longue distance de la télévision, de la télévision numérique, de la voix et des données via une fibre optique monomode dans les réseaux HFC..
Q : Quelles sont les options de puissance de sortie disponibles pour cet émetteur ?
R : Les options de puissance de sortie disponibles sont 2 mW, 5 mW, 8 mW et 10 mW (plage technique de 3 à 10 dBm).
Q : Quels types de connecteurs optiques prend-il en charge ?
R : L'émetteur prend en charge à la fois les connecteurs optiques SC/APC et SC/UPC..
Q : Quelles sont les caractéristiques qui garantissent la stabilité et la protection du laser ?
R : Il est équipé d'un laser DFB de grande marque doté de circuits de régulation automatique de la température (ATC) et de régulation automatique de la puissance (APC), d'un système de surveillance par micro-ordinateur, d'un ventilateur de refroidissement intelligent et d'une fonction de coupure par relais RF qui protège le laser en cas de niveaux de signal trop élevés..
Q : Comment peut-on surveiller les paramètres de fonctionnement et l'état du système ?
R : Les paramètres et les informations relatives aux dysfonctionnements s'affichent sur l'écran LCD et les voyants d'état du panneau avant, ou peuvent être surveillés à distance via l'interface réseau RJ45 située à l'arrière..
