Description

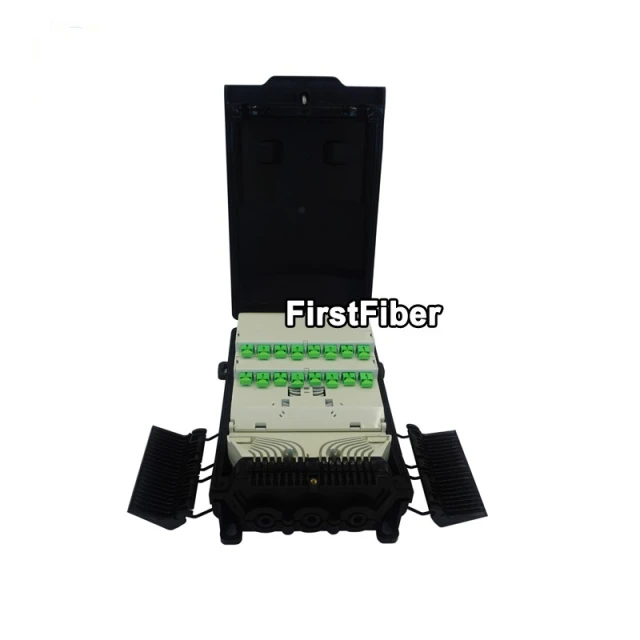

La boîte de dérivation FF-FTB16Q pour terminal d'accès fibre optique est une boîte de raccordement et d'épissure de fibres optiques de type « bout à bout », scellée au gel, conçue pour les applications de points d'accès fibre optique dans les réseaux de télécommunications extérieurs. La boîte de dérivation FF-FTB16Q pour terminal d'accès fibre optique dispose de 3 ports pour câbles principaux et de 16 ports pour câbles de dérivation. Le stockage en boucle de tubes libres de 6 m permet le passage simultané de deux câbles principaux. La boîte de dérivation peut accueillir jusqu’à 12 épissures par fusion (ou 4 épissures mécaniques), deux séparateurs PLC et 16 adaptateurs SC. L’étanchéité est assurée par une technologie de gel intégrée, ce qui permet une réouverture et une refermeture extrêmement pratiques.
Caractéristiques :
- Joint en gel pour une excellente étanchéité et une excellente capacité de refermeture
- Matériau technique de haute qualité en PP, offrant une bonne résistance mécanique, une grande solidité et une longue durée de vie

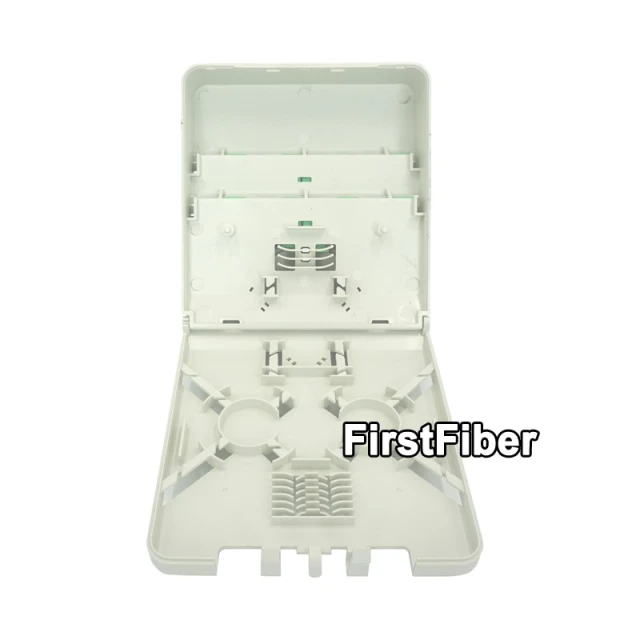

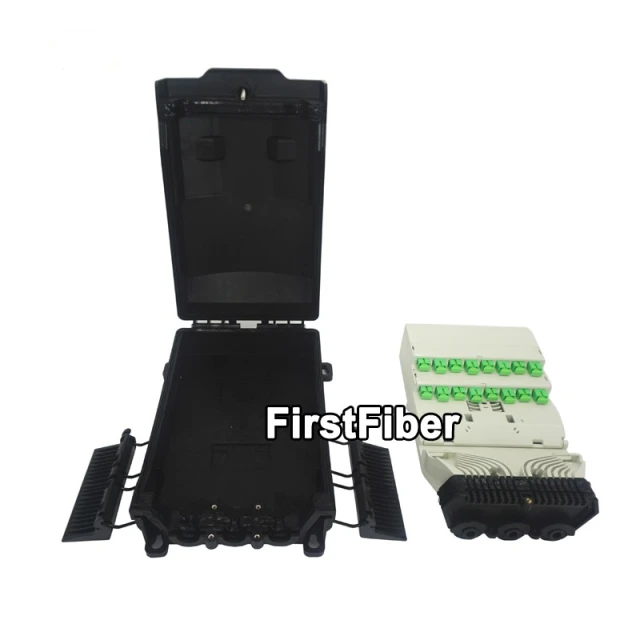

- Plateau de raccordement empilable, facile à ouvrir, à retirer, à installer et à entretenir
Normes :
- UL 94, Essai d'inflammabilité des matières plastiques destinées à la fabrication de pièces d'appareils et d'équipements
- YD/T2150-2010 Boîtier de dérivation pour câble à fibre optique
Caractéristiques techniques :
| Capacité maximale | 16 fibres |
| Diamètre maximal du câble d'entrée | 20 mm |
| Numéro du câble d'entrée | 3 pièces |
| Diamètre du câble de dérivation | Câble de raccordement de 2 × 3 m |
| Numéro du câble de sortie | 16 pièces |
| Niveau de protection | IP68 |

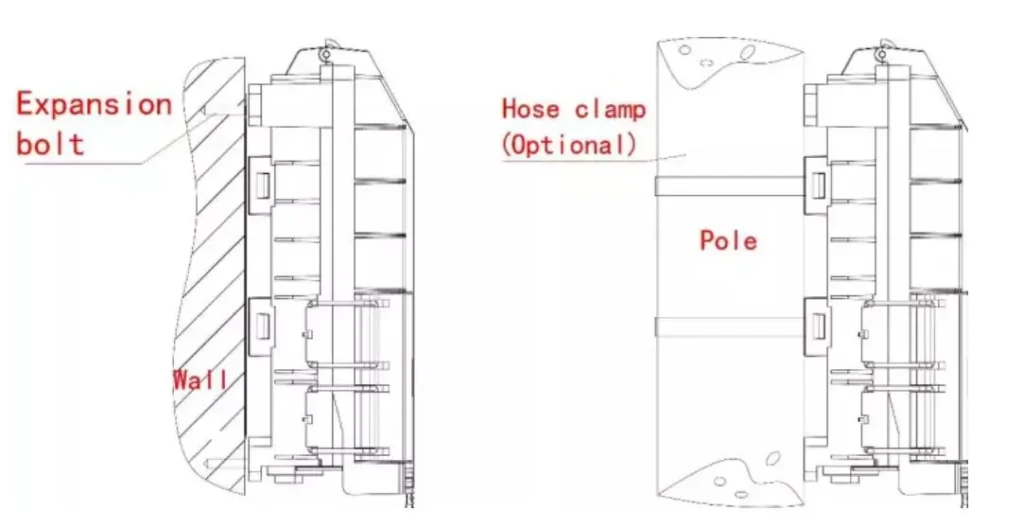

| Méthode d'installation | Fixation murale et fixation sur poteau (anneau de fixation sur poteau en option) |
| Environnement de travail | En extérieur et en intérieur |
| Dimension | 300 (H) × 210 (L) × 105 (P) mm |
| Température de fonctionnement | -40 °C à +65 °C |
| Température de stockage | -40°C à +70°C |
| Humidité relative | 0%~85% (+30 °C) |
| Pression atmosphérique | 70 à 106 kPa |

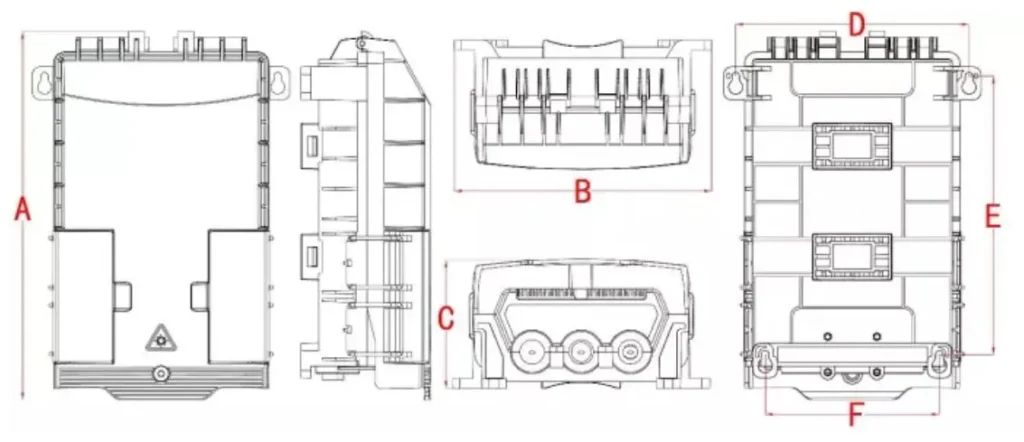

| Modèle | Taille A*B*C (mm) | Capacité maximale | Dimensions de l'installation de la tour de forage D*E*F (mm) | diamètre maximal du câble (mm) |
| FF-FTB16Q | 300*210*105 | 16 | 190*227*142 | 20 mm |
FAQ
Q1 : Quelles sont les principales caractéristiques techniques et les applications du modèle FF-FTB16Q ?
R : Le FF-FTB16Q est une boîte de raccordement et d'épissure de fibres optiques de type « bout à bout », scellée au gel, conçue pour les points d'accès aux fibres optiques dans les réseaux de télécommunications extérieurs.
Q2 : Quelle est la capacité du port pour câbles et quelle est la capacité de stockage en boucle ?

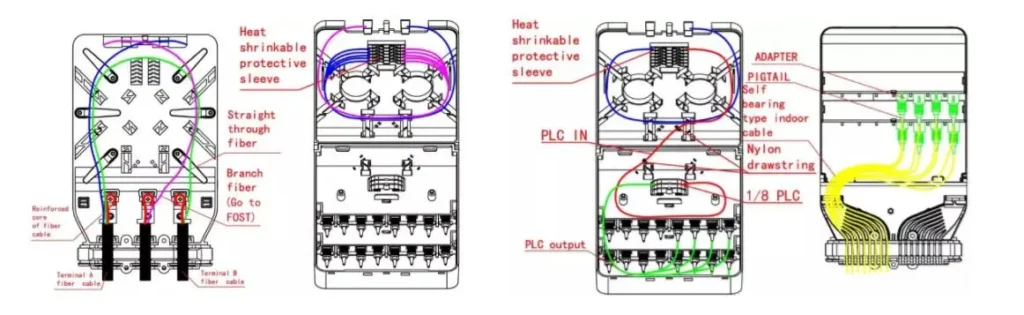

R : Il comporte 3 orifices pour câbles principaux (diamètre maximal de 20 mm) et 16 orifices pour câbles de dérivation. Il est équipé d'un espace de rangement à tubes souples de 6 m, permettant de faire passer simultanément deux câbles principaux.
Q3 : Quelles capacités internes cette fermeture permet-elle de prendre en charge ?

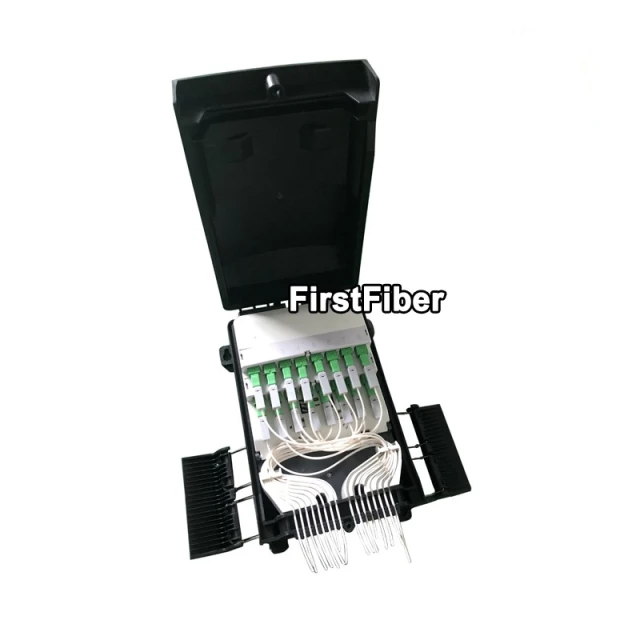

R : Le boîtier peut accueillir jusqu'à 12 épissures par fusion (ou 4 épissures mécaniques), deux répartiteurs PLC et 16 adaptateurs SC.
Q4 : Quels sont les indices de protection, le mode d'étanchéité et les matériaux de fabrication ?
R : Fabriqué en polypropylène (PP) haute résistance conforme aux normes d'inflammabilité UL 94, il offre un indice de protection IP68. La technologie d'étanchéité au gel intégrée permet de l'ouvrir et de le refermer facilement.
Q5 : Quelles sont les dimensions, les options de montage et les conditions de fonctionnement ?
R : D'une dimension de 300 x 210 x 105 mm, il peut être fixé aussi bien au mur que sur un poteau, pour une utilisation en intérieur ou en extérieur, et fonctionne à des températures comprises entre -40 °C et +65 °C.
Q6 : Quels adaptateurs et câbles de raccordement peut-on configurer ?
R : Les configurations disponibles comprennent 16 adaptateurs SC/APC ou SC/UPC associés à 16 pigtails SC/APC ou SC/UPC, ou encore la possibilité de commander le produit sans adaptateurs ni pigtails.
Q7 : Quel est le prix de référence du modèle FF-FTB16Q ?
R : Le prix de référence de base du boîtier de dérivation fibre optique FF-FTB16Q est de $35 USD.
