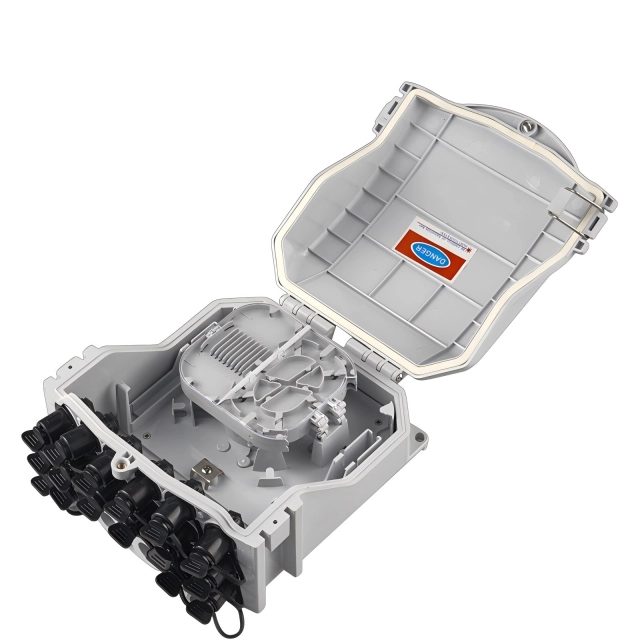

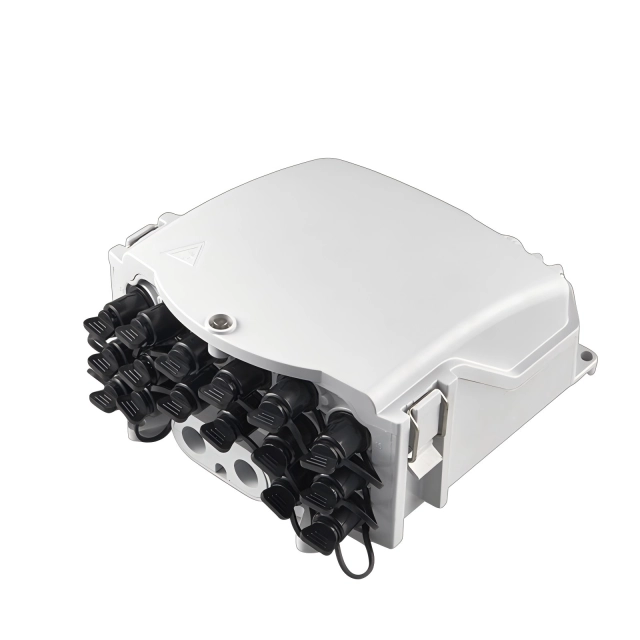

Description
Cet équipement sert de point de terminaison permettant de raccorder le câble d'alimentation au câble de dérivation dans un réseau de communication FTTx. Il permet d'effectuer l'épissure, la division et la distribution de la fibre optique, tout en assurant une protection et une gestion efficaces de l'infrastructure du réseau FTTx.
Caractéristiques :
1. Structure entièrement fermée.
2. Matériau : PC+ABS, résistant à l'humidité, étanche, résistant à la poussière, résistant au vieillissement, indice de protection allant jusqu'à IP65.
3. Serrage des câbles d'alimentation et de dérivation, épissure de fibres optiques, fixation, stockage, distribution… etc., le tout en un seul système.
4. Les câbles, les raccords en Y et les cordons de raccordement suivent chacun leur propre chemin sans se gêner mutuellement ; installation d'un répartiteur PLC de type micro ; entretien facile.
5. Le tableau de distribution peut être rabattu vers le haut, et le câble d'alimentation peut être acheminé par l'orifice d'accès, ce qui facilite l'entretien et l'installation.
6. Le boîtier peut être installé soit au mur, soit sur un poteau ; il convient aussi bien à une utilisation en intérieur qu'en extérieur.
Caractéristiques techniques :
1. Exigences environnementales
Température de fonctionnement : -40 °C à +85 °C
Humidité relative : ≤ 85% (+30 °C)
Pression atmosphérique : 70 kPa ~ 106 kPa
2. Fiche technique principale : Perte d'insertion : ≤ 0,15 dB
Perte de retour UPC : ≥ 50 dB
Perte de retour APC : ≥ 60 dB
3. Fiche technique « à l'épreuve de la foudre »
La résistance d'isolement entre le dispositif de mise à la terre et les parties métalliques du boîtier est d'au moins 2 × 10⁴ MΩ/500 V (CC) ; IR ≥ 2 × 10⁴ MΩ/500 V.
La résistance à la tension entre le dispositif de mise à la terre, le boîtier et ses parties métalliques est d'au moins 3 000 V (CC)/min, sans claquage ni décharge de surface ; U ≥ 3 000 V
FAQ
Q1 : Quelle est la fonction principale et l'utilisation de la boîte de raccordement à fibre optique FTTH à 16 cœurs ?
R : Elle sert de point de terminaison pour raccorder les câbles d'alimentation aux câbles de dérivation dans les systèmes de communication FTTx. Ce boîtier intègre les fonctions d'épissure, de répartition et de distribution de la fibre optique dans un seul boîtier afin de protéger l'infrastructure réseau.
Q2 : Quel est l'indice de protection IP et de quel matériau est constituée cette boîte de raccordement ?
R : Le boîtier est certifié IP65 et fabriqué en PC+ABS, un matériau résistant, offrant une protection contre l'humidité, l'eau, la poussière et le vieillissement.
Q3 : Quelles sont les options de montage prises en charge ?
R : Cet appareil peut être fixé au mur ou sur un poteau, ce qui le rend adapté aussi bien à une utilisation en intérieur qu'en extérieur.
Q4 : Quelles sont ses principales caractéristiques techniques et optiques ?
R : Il supporte des températures de fonctionnement comprises entre -40 °C et +85 °C, présente une perte d'insertion ≤ 0,15 dB, une perte de retour UPC ≥ 50 dB et une perte de retour APC ≥ 60 dB. Il intègre également une isolation de mise à la terre paratonnerre d'une tension nominale ≥ 3 000 V (CC).
Q5 : Quelles sont les configurations d'adaptateurs et de répartiteurs PLC disponibles à la commande ?
R : Les options configurables comprennent 16 adaptateurs SC/APC ou SC/UPC, associés soit à 16 pigtails SC, soit à un répartiteur PLC 1×16, soit à deux répartiteurs PLC 1×8, soit à un boîtier vide.
Q6 : Quel est le prix de référence de ce boîtier de raccordement ?
R : Le prix de référence de base du boîtier de raccordement à 16 cœurs est de $35 USD.
