Opis
Nadajnik optyczny 1310 nm został zaprojektowany zgodnie z normą telekomunikacyjną i służy do przekształcania sygnału o amplitudzie RF z sieci CATV w sygnał optyczny o długości fali 1310 nm, który następnie jest przesyłany światłowodem jednomodowym do węzła optycznego w sieci HFC. Urządzenie to znajduje zastosowanie głównie w transmisji na duże odległości sygnałów telewizyjnych, sygnałów telewizji cyfrowej, sygnałów głosowych oraz sygnałów danych.
Nadajnik optyczny 1310 nm jest wyposażony w niezawodny, stabilny obwód mocy wyjściowej oraz obwód regulacji temperatury termoelektrycznej chłodziarki lasera pompującego, co zapewnia najlepszą wydajność urządzenia i wydłuża żywotność lasera.Dzięki profesjonalnemu projektowi konstrukcji odprowadzającej ciepło, inteligentnemu wentylatorowi z regulacją temperatury oraz niskiemu zużyciu energii urządzenie to stanowi idealny wybór do budowy dużych i średnich sieci transmisji optycznej.
Cechy

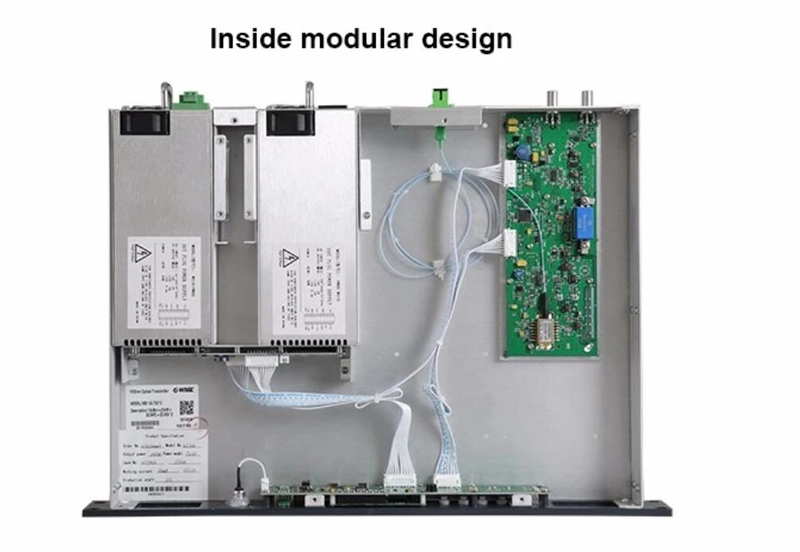

– Szafka typu rack 1U, obudowa ze stali nierdzewnej zapewniająca doskonałe odprowadzanie ciepła i atrakcyjny wygląd.
– Pasmo częstotliwości 47–862 MHz.

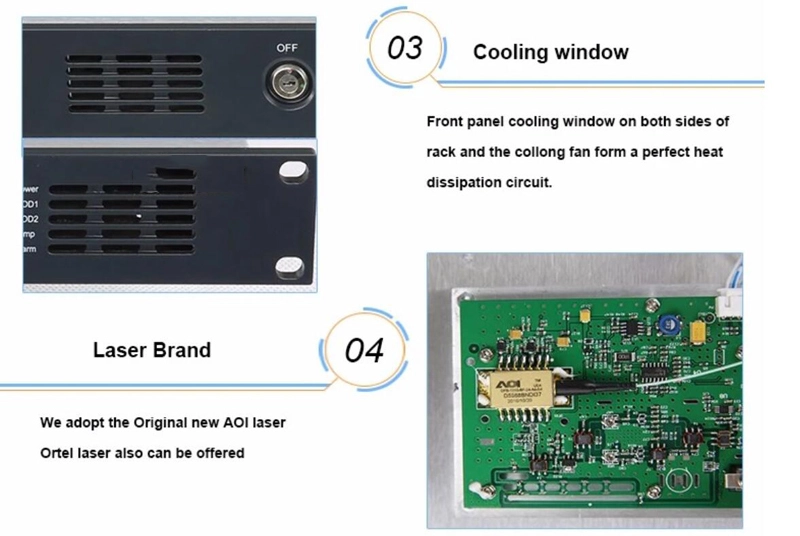

– Wykorzystujemy laser jednej z wiodących światowych marek, charakteryzujący się szerokim pasmem i dużą mocą wyjściową.
– Wbudowany mikrokomputerowy układ automatycznego monitorowania, zapewniający monitorowanie mocy wyjściowej w czasie rzeczywistym oraz stanu pracy lasera. Ma to na celu zapewnienie stabilnej mocy wyjściowej i wydłużenie żywotności lasera.
– Zaawansowana technologia wieloczęstotliwościowego zniekształcania wstępnego sygnału RF, układy RF na bazie GaAs oraz kompletna konstrukcja SMT skutecznie poprawiają parametry C/N, CTB i CSO w systemie telewizji kablowej.
– Obwód sterujący RF wykorzystuje technologię cyfrowego automatycznego przetwarzania mocy RF w zależności od poziomu sygnału wejściowego RF oraz liczby kanałów wejściowych, automatycznie regulując poziom sterowania, tak aby parametry C/CTB, C/CSO i C/N zawsze pozostawały w optymalnym stanie.
– Obwód automatycznej stabilizacji temperatury lasera (ATC) oraz obwód stabilizacji mocy wyjściowej lasera (APC) zapewniają optymalną wydajność pracy lasera.
– Detektor mocy wyjściowej RF oraz funkcja wyłączania przekaźnika RF skutecznie zapobiegają uszkodzeniu lasera w przypadku zbyt wysokiego poziomu sygnału. Tryb pracy AGC / MGC dostępny jako opcja.

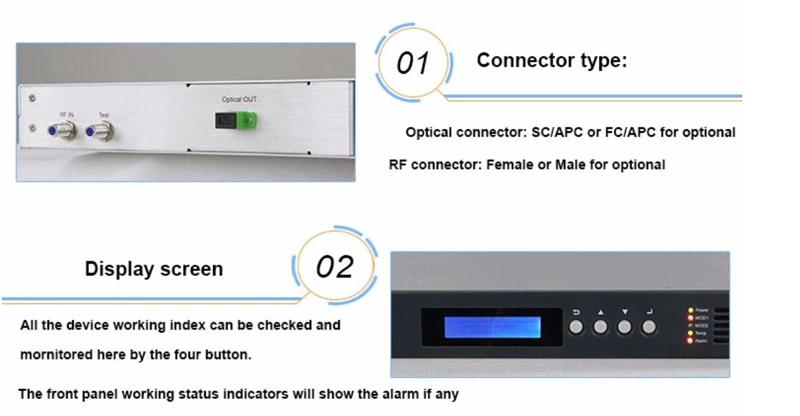

– Na przednim panelu znajdują się wskaźniki stanu pracy, a na tylnym panelu – port testowy RF.

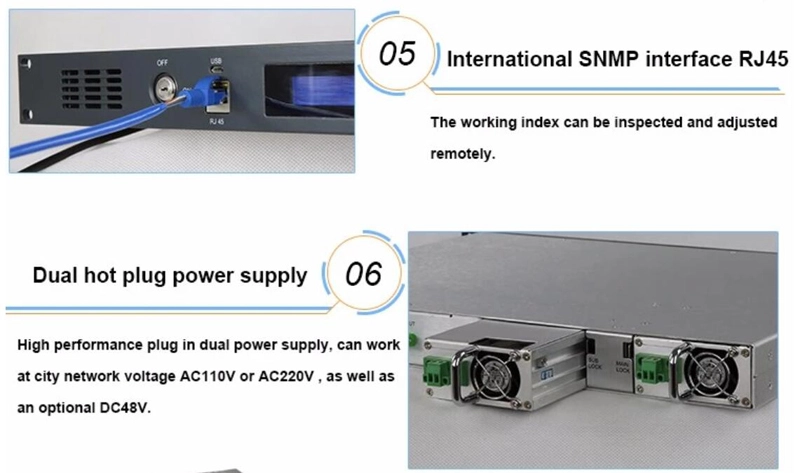

– Parametry pracy i informacje o usterkach można wyświetlać na ekranie LCD za pośrednictwem scentralizowanego modułu monitorującego; monitorowanie jest również możliwe poprzez interfejs sieciowy RJ45.
Specyfikacje
Przedmiot | jednostka | Nadajnik optyczny 1310 nm z podwójnym zasilaniem |
Moc wyjściowa | mw | 2 mW–30 mW |
Długość fali | nm | 1310 ± 10 |
Laser | Laser DFB | |
Modulacja światła | Bezpośrednia modulacja natężenia światła | |
Złącze optyczne | SC/APC lub SC/UPC | |
przepustowość | MHz | 47 ~ 862 MHz |
Poziom sygnału wejściowego RF | dBµV | 80 dBµV ±5 |
Płaskość | dB | ±0,75 |
Monitorowanie poziomu w porcie | dBµV | -10 (Wejście) |
Izolacja wejść | dB | ≥50 (port lokalny do portu rozgłoszeniowego) |
Dokładność AGC | dB | 0.25 |
Zakres regulacji MGC | dB | 0 ~ 15 |
Impedancja wejściowa RF | Ω | 75 |
Tłumienność odbicia sygnału wejściowego | dB | ≥16 |
C/CTB | dB | ≥65 |
C/CSO | dB | ≥60 |
CNR(C/N) | dB | ≥51 |
Uwaga: Powyższe parametry techniczne zostały określone zgodnie z wymaganiami technicznymi i metodami pomiarowymi normy GY/T 143-2000.
Często zadawane pytania
Pytanie: Jakie jest główne zastosowanie nadajnika optycznego CATV 1310 nm?
A: Przekształca sygnały o amplitudzie RF z sieci CATV na sygnał optyczny o długości fali 1310 nm, umożliwiający transmisję analogowej i cyfrowej telewizji, głosu oraz danych na duże odległości za pośrednictwem światłowodu jednomodowego do węzłów optycznych w sieciach HFC.
Pytanie: Jakie są najważniejsze parametry optyczne i radiowe tego nadajnika?
A: Do kluczowych parametrów technicznych należą:
- Długość fali: 1310 ± 10 nm przy użyciu lasera DFB
- Moc wyjściowa: od 2 mW do 30 mW
- Szerokość pasma częstotliwości: od 47 MHz do 862 MHz
- Złącza optyczne: SC/APC lub SC/UPC
Pytanie: Jakie cechy konstrukcyjne zapewniają niezawodne działanie i ochronę przed promieniowaniem laserowym?
O: Nadajnik składa się z obudowy ze stali nierdzewnej do montażu w szafie rackowej o wysokości 1U, wyposażonej w podwójny zasilacz i inteligentne wentylatory chłodzące. Urządzenie wyposażone jest w funkcję automatycznej regulacji temperatury (ATC), automatycznej regulacji mocy (APC), czujnik mocy RF oraz funkcję wyłączania przekaźnika RF, która zapobiega uszkodzeniom lasera spowodowanym nadmiernym poziomem sygnału.
Pytanie: Czy obsługuje zdalne zarządzanie i monitorowanie?
O: Tak, parametry pracy w czasie rzeczywistym oraz sygnały ostrzegawcze o usterkach można monitorować lokalnie za pomocą ekranu LCD i diod LED na panelu przednim lub zdalnie poprzez interfejs sieciowy RJ45. Urządzenie oferuje również możliwość wyboru trybów pracy AGC i MGC.
