Descrição
O transmissor óptico de 1310 nm é projetado de acordo com o padrão de telecomunicações, convertendo o sinal de amplitude de radiofrequência CATV em um sinal óptico de 1310 nm e, em seguida, transmitindo-o através de fibra óptica monomodo para o nó óptico na rede HFC. É usado principalmente para transmissão de longa distância de sinais de TV, TV digital, voz telefônica e dados.
O transmissor óptico de 1310 nm está equipado com um circuito de potência de saída óptica estável e confiável, além de um circuito de controle de temperatura do refrigerador termoelétrico do laser de bombeamento, garantindo o melhor desempenho do equipamento e ampliando o alcance do laser. Com um design profissional de estrutura de dissipação de calor, ventilador inteligente com controle de temperatura e baixo consumo de energia, ele se torna a escolha ideal para a construção de redes de transmissão óptica de grande e médio porte.
Características
– Rack 1U, caixa em aço inoxidável com excelente dissipação de calor e aparência.
– A largura de banda é de 47 a 862 MHz.
– Adote um laser de marca líder mundial com ampla largura de banda e alta potência de saída.
– Circuito de monitoramento automático por microcomputador integrado, que monitora em tempo real a potência óptica de saída e o estado de funcionamento do laser. Isso garante uma potência de saída estável e prolonga a vida útil do laser.
– A tecnologia avançada de pré-distorção de RF multifrequencial, os dispositivos de RF GaAs e a estrutura SMT completa melhoram efetivamente os parâmetros C/N, CTB e CSO no sistema CATV.
– O circuito de acionamento de RF adota a tecnologia de processamento automático digital de potência de RF de acordo com o nível do sinal de entrada de RF e o número de canais de entrada, gerenciando automaticamente o nível de acionamento, a fim de manter os parâmetros C/CTB, C/CSO e C/N sempre no melhor estado.
– O circuito de estabilização automática de temperatura (ATC) e o circuito de estabilização de potência óptica (APC) do laser garantem o funcionamento do laser com desempenho ideal.
– O detector de potência de saída de RF e a função de desligamento do relé de RF previnem eficazmente danos ao laser quando o sinal é muito alto. Modo de operação AGC/MGC opcional.

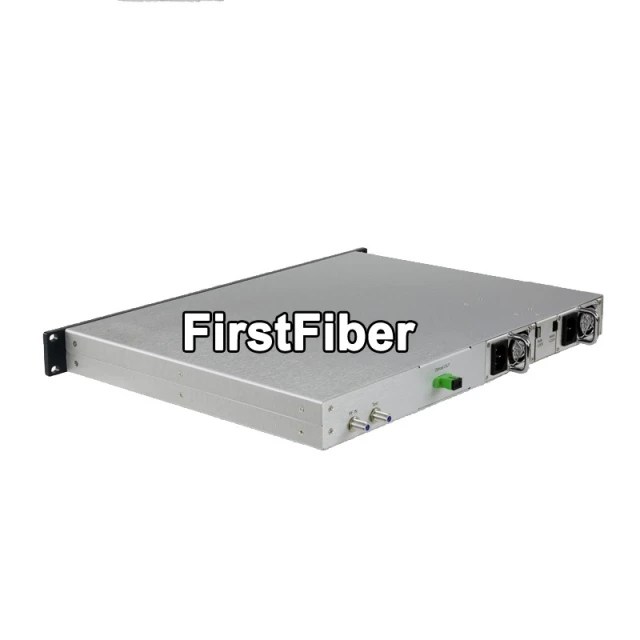

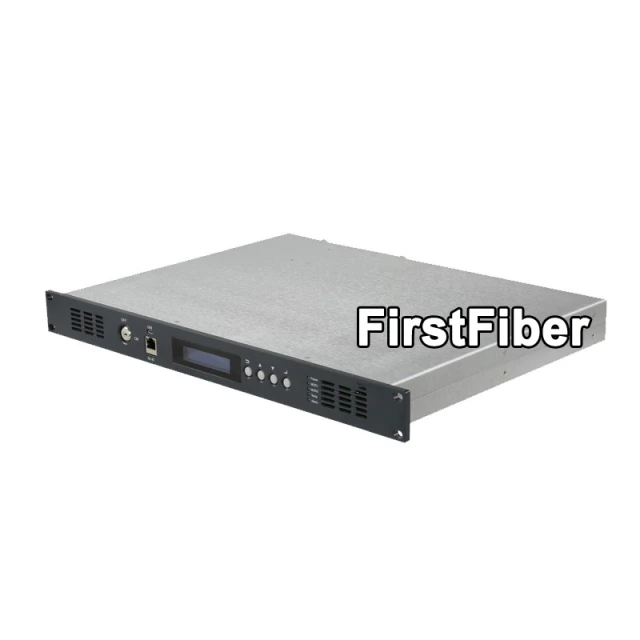

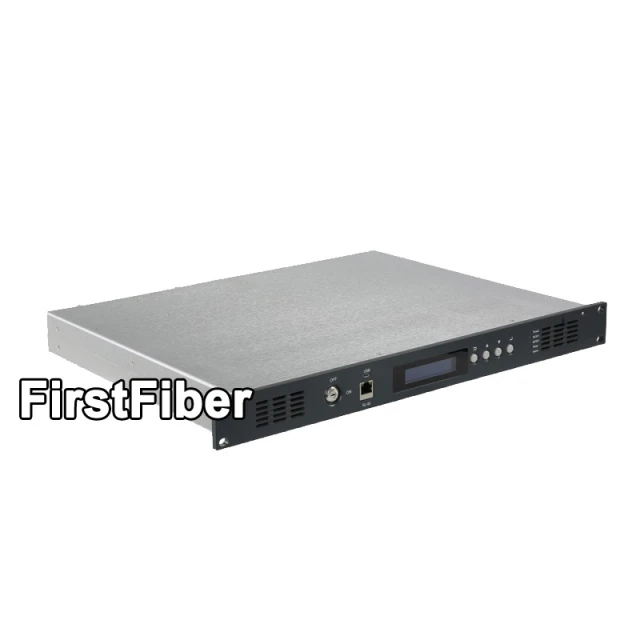

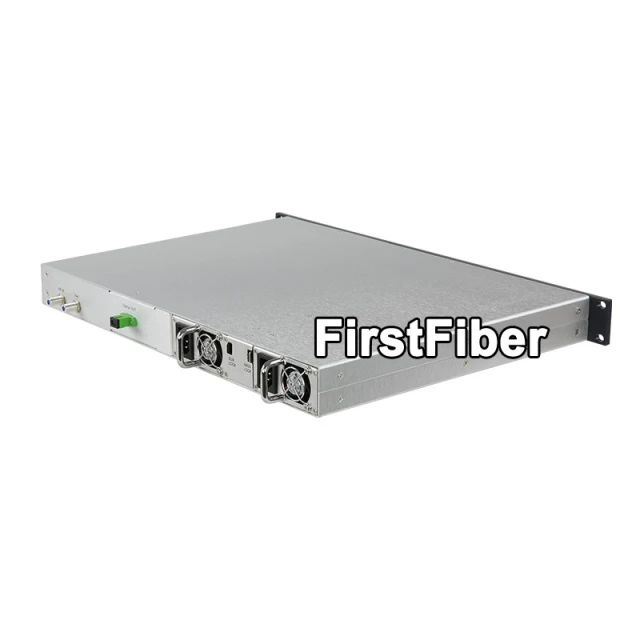

– O painel frontal possui indicadores de status de funcionamento e o painel traseiro possui uma porta de teste de RF.
– Os parâmetros de funcionamento e as informações sobre falhas podem ser exibidos na tela LCD através da unidade de monitoramento centralizada, e também é possível monitorar através da interface de rede RJ45.
Especificações
Item | unidade | Transmissor óptico de 1310 nm com fonte de alimentação dupla |
Potência de saída | mw | 2mW-30mW |
Comprimento de onda | nm | 1310±10 |
Laser | laser DFB | |
Modulação da luz | Modulação direta da intensidade da luz | |
Conector óptico | SC/APC ou SC/UPC | |
largura de banda | MHz | 47 ~ 862MHz |
Nível de entrada de RF | dBµV | 80dBµV ±5 |
Planicidade | dB | ±0,75 |
Monitoramento do nível da porta | dBµV | -10 (Entrada) |
Isolamento de entradas | dB | ≥50 (Porta local para porta de transmissão) |
Precisão do AGC | dB | 0.25 |
Faixa de ajuste MGC | dB | 0 ~ 15 |
impedância de entrada de RF | Ω | 75 |
Perda de retorno de entrada | dB | ≥16 |
C/CTB | dB | ≥65 |
C/CSO | dB | ≥60 |
CNR(C/N) | dB | ≥51 |
Nota: Os parâmetros técnicos acima estão de acordo com os requisitos técnicos e métodos de medição predeterminados GY/T 143-2000.
Perguntas frequentes
P: Qual é a principal aplicação do transmissor ótico CATV de 1310 nm?
R: Converte sinais de amplitude de RF de CATV num sinal ótico de 1310 nm para a transmissão a longa distância de televisão analógica, televisão digital, voz e dados através de fibra monomodo para nós óticos em redes HFC.
P: Quais são as principais especificações ópticas e de RF deste transmissor?
R: Os principais parâmetros técnicos incluem:
- Comprimento de onda: 1310 ± 10 nm, utilizando um laser DFB
- Potência de saída: 2 mW a 30 mW
- Largura de banda de frequência: 47 MHz a 862 MHz
- Conectores óticos: SC/APC ou SC/UPC
P: Que características de conceção garantem um funcionamento fiável e a proteção contra o laser?
R: O transmissor inclui um chassis de montagem em rack de 1U em aço inoxidável, com uma fonte de alimentação dupla e ventoinhas de refrigeração inteligentes. Incorpora o Controlo Automático da Temperatura (ATC), o Controlo Automático da Potência (APC), um detetor de potência de RF e uma função de desligamento por relé de RF para evitar danos causados pelo laser devido a níveis de sinal excessivos.
P: Suporta a gestão e monitorização remotas?
R: Sim, os parâmetros de funcionamento em tempo real e os alertas de avaria podem ser monitorizados localmente através do ecrã LCD e dos LEDs do painel frontal, ou remotamente através de uma interface de rede RJ45. Dispõe ainda de modos de funcionamento AGC e MGC selecionáveis.
