Opis

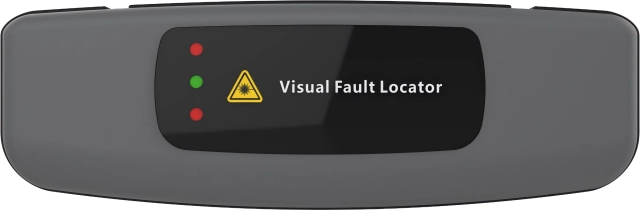

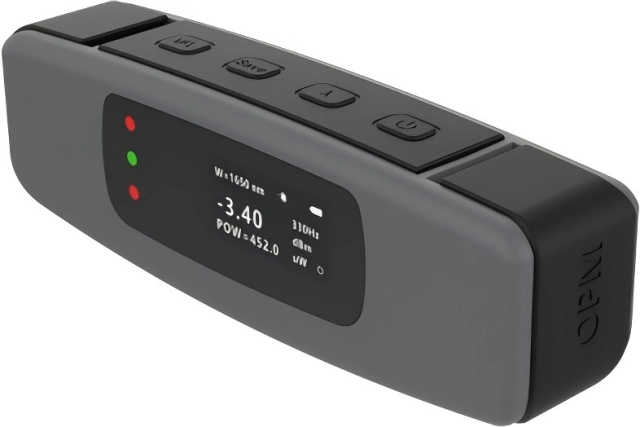

Multimetr to zintegrowane urządzenie łączące w sobie funkcje optycznego miernika mocy i wizualnego lokalizatora uszkodzeń. Wyposażony jest w wyświetlacz OLED o przekątnej 0,96 cala i rozdzielczości 128×64. Urządzenie jest zasilane wbudowanym akumulatorem litowym o pojemności 500 mAh, a port ładowania to złącze typu C zgodne ze standardem Type-C. Konstrukcja jest kompaktowa i wygodna, a całkowita waga urządzenia wynosi 50 g. Urządzenie posiada pamięć na 1000 zapisów danych oraz umożliwia użytkownikowi przeglądanie wyników i samodzielną kalibrację. Obsługuje również eksport danych oraz kalibrację za pomocą komputera PC, który jest dostarczany wraz z urządzeniem. Wartości mW i dBm są wyświetlane jednocześnie, co ułatwia pracę różnym użytkownikom. Moc wyjściowa czerwonego źródła światła jest regulowana: 5 mW/10 mW/20 mW/30 mW/50 mW.
Cechy
– Wielkości kciuka, niezwykle małe
– Wyświetlacz OLED, widoczny pod każdym kątem, nawet w silnym świetle słonecznym
– Akumulator litowy
– Złącze USB typu C do ładowania akumulatora i przesyłania danych
– Obsługa samodzielnej kalibracji przez użytkownika
– Pamięć o pojemności do 1000 danych
– W zestawie znajduje się oprogramowanie na komputer, dane można wyeksportować do komputera
– Zapamiętano ustawienia użytkownika (WL, jednostka)
– Obsługa wykrywania częstotliwości
– Jednoczesne wyświetlanie wartości w mW i dBm
– VFL: Moc wyjściowa niezwykle stabilna od początku aż do całkowitego wyczerpania baterii
| Miernik mocy optycznej (OPM) | |
| Zakres działania | od -70 do +10 dBm / od -50 do +26 dBm |
| Zakres długości fali | od 800 nm do 1700 nm |
| Złącze | Uniwersalny 2,5 mm |
| Fotodetektor | InGaAs |
| Niepewność | 5% |
| Skalibrowana długość fali | 850/1300/1310/1490/1550/1625/1650nm |
| Rozdzielczość wyświetlacza | 1%, 0,01 dBm |
| Identyfikacja częstotliwości | CW/270Hz/330Hz/1kHz/2kHz |
| Przechowywanie danych | 1000 (długość fali, wartość mocy, częstotliwość, jednostka) |
| Metoda kalibracji | 1. za pomocą kombinacji przycisków funkcyjnych 2. za pomocą oprogramowania komputerowego |
| Wizualny lokalizator usterek (VFL) | |
| Długość fali roboczej | 650 nm ± 30 nm |
| Moc wyjściowa | 2mW/5mW/10mW/20mW/30mW/50mW |
| Tryb | CW/2Hz |
| Złącze | Uniwersalny 2,5 mm |
| Ogólny | |
| Wyświetlacz | OLED |
| Rozdzielczość | 128×64 |
| Bateria | 3,7 V/500 mAh |
| Port ładowania | USB typu C |
| Automatyczne wyłączanie | 10 minut |
| Temperatura pracy | -10 do +50°C |
| Temperatura przechowywania | od -10 do +60 °C |
| wilgotność względna (RH) | od 0 do 95% |
| Rozmiar | 98 × 33 × 23 mm |
| Waga | 50 g |
Często zadawane pytania
Pytanie 1: Jakie są główne funkcje i cechy wyświetlacza urządzenia TYNISH Thumb-Sized OPM & VFL?

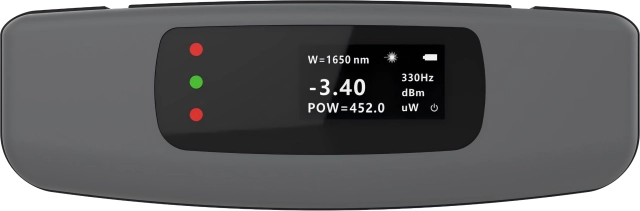

A: Urządzenie TYNISH to ultrakompaktowy multimetr łączący w sobie miernik mocy optycznej (OPM) oraz wizualny lokalizator uszkodzeń (VFL). Wyposażone jest w wyświetlacz OLED o przekątnej 0,96 cala i rozdzielczości 128×64, który zapewnia doskonałą widoczność pod każdym kątem, nawet w bezpośrednim świetle słonecznym.
Pytanie 2: Jakie są kluczowe parametry techniczne modułu optycznego miernika mocy (OPM)?
A: Do kluczowych specyfikacji OPM należą:
- Zakres długości fal: Od 800 nm do 1700 nm z 7 skalibrowanymi długościami fal (850, 1300, 1310, 1490, 1550, 1625 i 1650 nm).
- Opcje zakresu roboczego: od -70 do +10 dBm lub od -50 do +26 dBm.
- Identyfikacja częstotliwości: Obsługuje sygnał ciągły (CW), częstotliwości 270 Hz, 330 Hz, 1 kHz i 2 kHz.
- Wynik: Wyświetla jednocześnie wartości w mW i dBm.
Pytanie 3: Jakie opcje są dostępne dla modułu wizualnego lokalizatora usterek (VFL)?
A: VFL działa przy długości fali 650 nm (±30 nm) w trybie ciągłym (CW) lub w trybie 2 Hz, wykorzystując uniwersalne złącze 2,5 mm. Dostępne poziomy mocy wyjściowej to: 2 mW, 5 mW, 10 mW, 20 mW, 30 mW i 50 mW.
Pytanie 4: Jakie są wymiary urządzenia, parametry zasilania oraz możliwości przechowywania danych?
A: Specyfikacje fizyczne i eksploatacyjne obejmują:
- Wymiary i waga: Ma wymiary 98 × 33 × 23 mm i waży zaledwie 50 g.
- Zasilanie i ładowanie: Wyposażone w akumulator litowy 3,7 V/500 mAh ładowany przez złącze USB typu C, z 10-minutowym timerem automatycznego wyłączania.
- Przechowywanie danych i połączenie z komputerem: Umożliwia zapisanie do 1 000 pomiarów, obsługuje samodzielną kalibrację przez użytkownika oraz umożliwia eksport danych do komputera za pomocą dołączonego oprogramowania.
Pytanie 5: Jakie konfiguracje modeli są dostępne i jak mogę złożyć zapytanie ofertowe?
A: Dostępne modele łączą różne poziomy mocy VFL (od 5 mW do 50 mW) oraz zakresy pomiarowe OPM (od -70 do +10 dBm lub od -50 do +26 dBm), w tym modele TN-05A/C, TN-10A/C, TN-20A/C, TN-30A/C oraz TN-50A/C. Zapytania można składać na stronie produktu, wybierając odpowiednią konfigurację i klikając Dodaj do wyceny lub Poproś o demo.
