Descrição
Trata-se de uma caixa de terminais óticos para interior, utilizada em redes de fibra ótica monomodo para FTTH. Permite a ligação entre a rede de alimentação das operadoras de serviços e a rede de distribuição (vertical) no interior do edifício. A caixa permite partilhar com outras operadoras as redes de distribuição e dispersão instaladas pela primeira operadora.

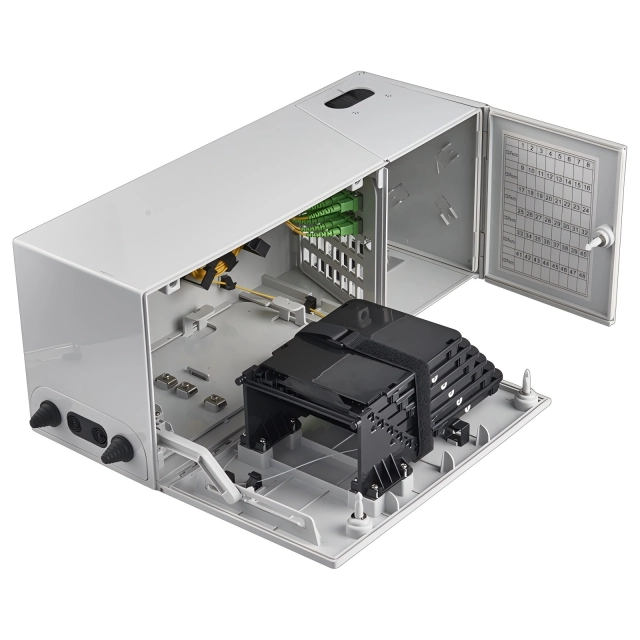

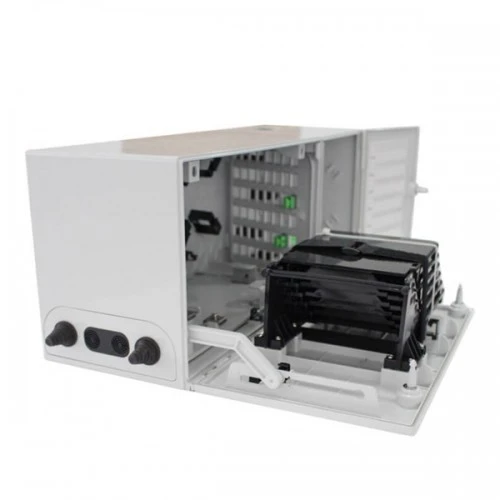

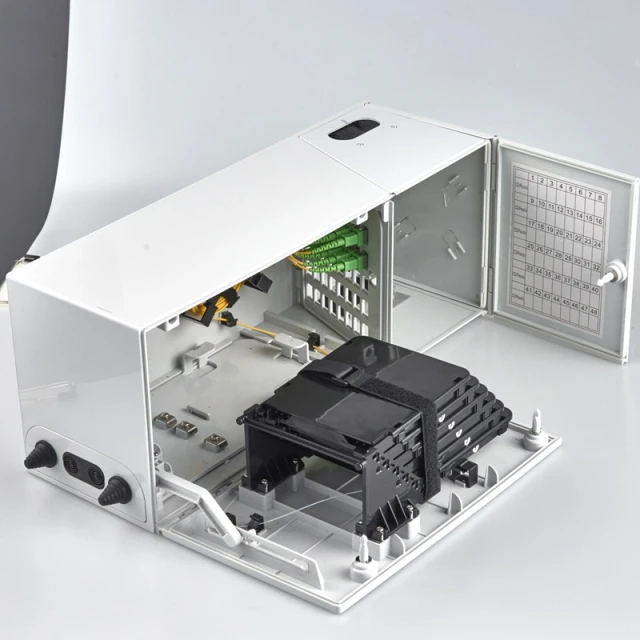

A caixa divide-se em duas áreas: a área da esquerda destina-se à emenda, armazenamento e divisão das fibras dos cabos. A área da direita destina-se à ligação dos cabos de ligação. Cada área tem uma porta independente, que pode ser trancada com uma chave triangular.

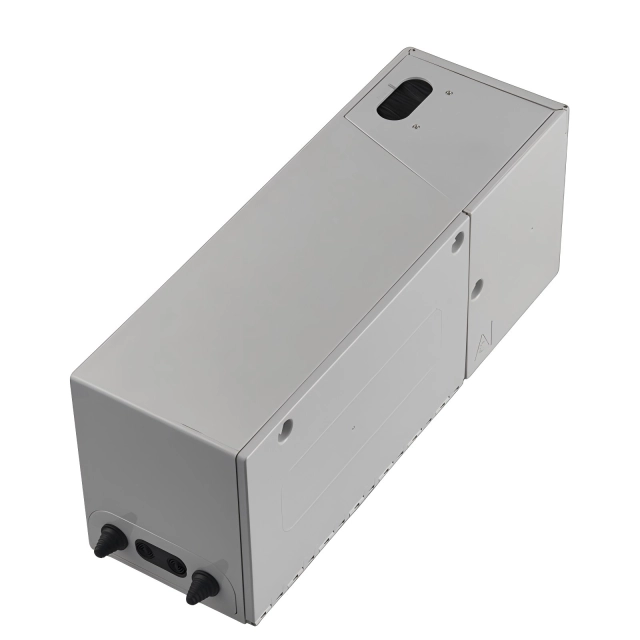

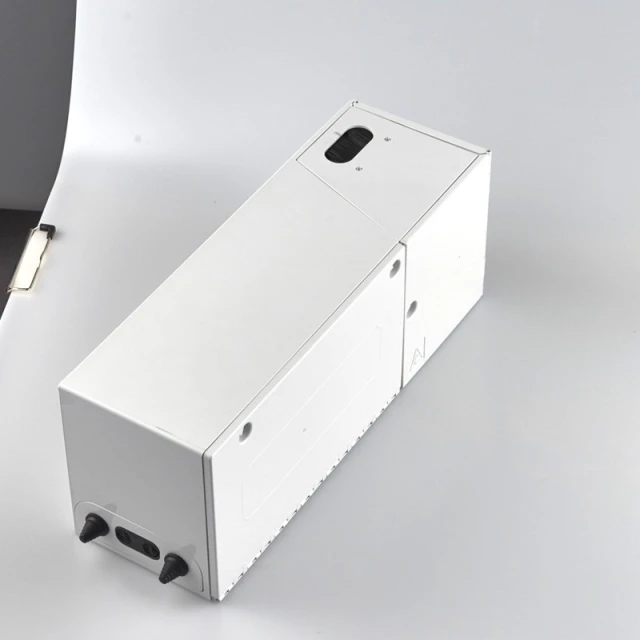

A caixa é uma caixa retangular com um design modular. Pode ser empilhada para ser utilizada. Normalmente, a caixa superior destina-se à construção da rede. As seguintes destinam-se à rede do operador.
Características
– Material: PC+ABS, resistente à humidade, à prova de água, à prova de poeira, antienvelhecimento, nível de proteção até IP30.
– Acesso aos cabos óticos à esquerda com sistema de fixação.
– Integra a emenda, o acoplamento e a agitação de fibras numa única caixa.
– Compartimentos separados para emendas e ligações. Cada compartimento está equipado com um sistema de chave triangular.
– O quadro de distribuição pode ser levantado, o que facilita a manutenção e a instalação.
– Esta caixa pode ser instalada na parede, sendo adequada para utilização em interiores.
| Dimensões e Capacidade | |
| Capacidade do adaptador | SC simplex de 48 núcleos |
| Dimensões (L*A*P) | 450 mm × 182 mm × 150 mm |
| Número de portas de entrada/saída de cabos | 3 |
| Diâmetro do cabo de fibra ótica | Diâmetro máximo: 18 mm |
| Capacidade da bandeja de emendas | 8.º andar |
| Acessórios opcionais | Adaptadores, cabos de ligação, tubos termorretráteis |
| Condições de funcionamento | |
| Temperatura de funcionamento | -25 ℃ a +55 ℃ |
| Humidade relativa | 5% a 95% |
| Pressão atmosférica | 70 kPa a 106 kPa |
Perguntas frequentes
P1: Qual é a principal função e a principal aplicação do FF-FTB48B?
R: A FF-FTB48B é uma caixa de terminais óticos monomodo para interior, concebida para aplicações FTTH em edifícios com várias habitações (MDU). Estabelece uma ligação entre as redes de alimentação dos operadores de serviços e as redes de distribuição verticais no interior do edifício, permitindo simultaneamente a partilha da rede entre vários operadores.
P2: Como está estruturada a disposição interna da caixa de terminais?
R: O armário apresenta um design com dois compartimentos: o compartimento da esquerda destina-se à emenda, armazenamento e divisão de cabos, enquanto o compartimento da direita serve para as ligações dos cabos de ligação. Cada lado é protegido por uma porta independente, trancada com uma chave triangular.
P3: Quais são as dimensões físicas e as capacidades das portas?
R: A unidade mede 450 x 182 x 150 mm (L x A x P) e suporta uma capacidade máxima de 48 portas de adaptador simplex SC. Inclui 3 portas de entrada/saída de cabos que acomodam cabos óticos com um diâmetro até 18 mm, juntamente com bandejas de emenda 8F.
P4: Que normas relativas aos materiais e à proteção ambiental cumpre?
R: Fabricada em material PC+ABS, a caixa é resistente à humidade, ao pó e à água, além de ser resistente ao envelhecimento, com um nível de proteção IP30 para montagem na parede em ambientes interiores. Funciona de forma fiável num intervalo de temperaturas entre -25 °C e +55 °C.
P5: Que configurações de adaptador, cabo de ligação e divisor podem ser selecionadas?
R: As opções de encomenda configuráveis incluem 48 adaptadores SC/APC ou SC/UPC, combinados com 48 pigtails SC, um divisor PLC 1×32, dois divisores PLC 1×16 ou um chassis vazio.
