Descripción

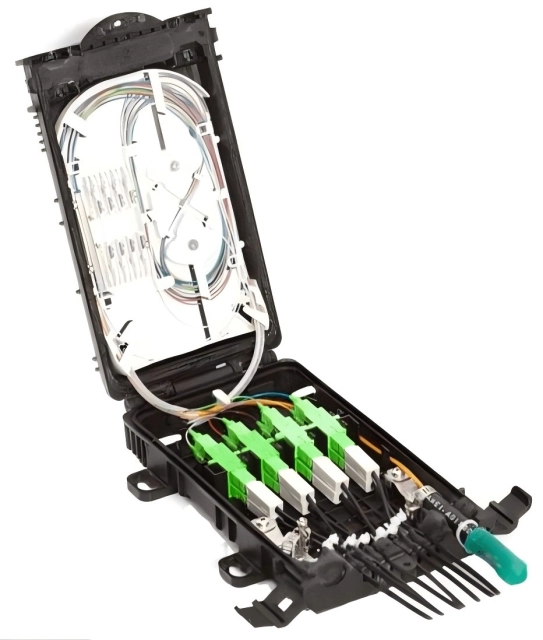

Cierre de empalme de fibra FF-FTB8J para terminal de acceso de fibra es un cierre de empalme y conexión de fibra óptica sellado con gel de tipo tope, diseñado para aplicaciones de puntos de acceso de fibra en la red de planta externa de telecomunicaciones. El cierre de empalme de fibra FF-FTB8J para terminal de acceso de fibra tiene 2 puertos de cable principales y 8 puertos de cable de acometida. El cierre admite hasta 12 empalmes por fusión (o 8 empalmes mecánicos), dos splitters PLC y 8 adaptadores SC. El sellado se logra mediante tecnología de gel integrada, lo que hace que el sellado sea extremadamente conveniente para la reentrada y el re-sellado.
Características
- Sellado en gel para un excelente rendimiento de sellado y resellado
- Material de ingeniería de PP de alta calidad con buena resistencia mecánica, solidez y durabilidad
- Realiza la sujeción para el cable de alimentación y el cable de acometida, el empalme de fibra, la fijación, el almacenamiento y la distribución en una sola caja
Estándares
- UL 94, Ensayo de inflamabilidad de materiales plásticos para piezas de dispositivos y electrodomésticos
- Caja de distribución de cables de fibra óptica YD/T2150-2010
Especificación
| Capacidad máx. | SC: 8 fibras |
| Diámetro máx. del cable de entrada | 8~16mm |
| Número de cable de entrada | 2 unidades |
| Diámetro del cable de acometida | cable redondo de 3 mm, cable de acometida de 2 × 3 m |
| Número de cable de salida | 8 unidades |
| Grado de protección | IP67 |
| Método de instalación | Montaje en pared y montaje en poste (el anillo para poste es opcional) |
| Entorno de trabajo | Exterior e interior |
| Dimensión (A*B*C) | 220(Al)*153(An)*52(Pr) mm |
| Temperatura de funcionamiento | -40°C~+65°C |
| Humedad relativa | 0%~95% (+30 °C) |
| Presión atmosférica | 70~106 KPa |
Empaque
- Embalaje: caja de cartón
- Temperatura de almacenamiento: -20°C~+65°C
- Humedad de almacenamiento: 0%~95% (+30 °C), sin gases corrosivos en el entorno
- Transporte: evitar colisiones, caídas, el ataque directo de la lluvia y la nieve, y la exposición a la luz solar.
Instalación:
- Montaje en pared:
Taladre 4 agujeros en la pared según el tamaño de montaje en pared (F*H): 136*104, coloque el perno de expansión
Φ7.5*40, coloque la caja para que coincida con los agujeros y use pernos para fijarla.
- Montaje en poste:
Fije 1 juego del anillo de poste al poste de telecomunicaciones, como se muestra a continuación.
