Description

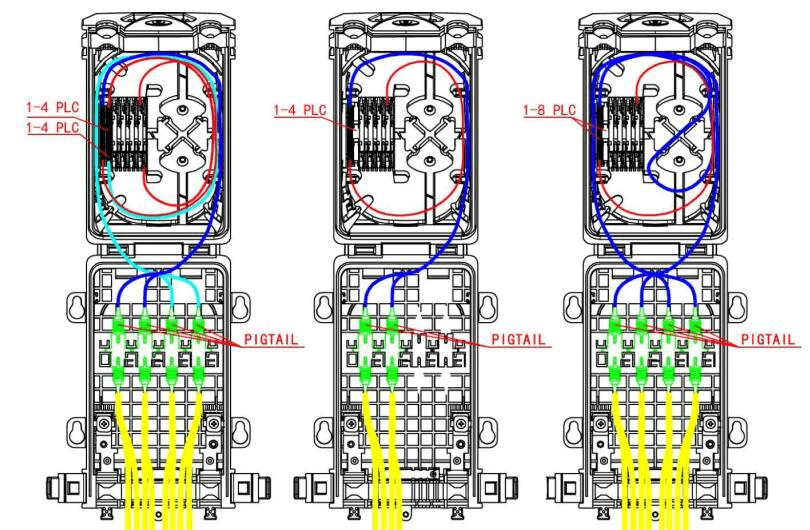

La boîte de dérivation FF-FTB8J pour terminal d'accès fibre optique est une boîte de raccordement et d'épissure à gel de type bout à bout, conçue pour les applications de points d'accès fibre optique dans les réseaux extérieurs de télécommunications. La boîte de dérivation FF-FTB8J pour terminal d'accès fibre optique dispose de 2 ports pour câbles principaux et de 8 ports pour câbles de dérivation. La boîte peut accueillir jusqu’à 12 épissures par fusion (ou 8 épissures mécaniques), deux séparateurs PLC et 8 adaptateurs SC. L’étanchéité est assurée par une technologie à gel intégrée, ce qui facilite grandement la réouverture et la remise en étanchéité.
Caractéristiques
- Joint en gel pour une excellente étanchéité et une excellente capacité de refermeture
- Matériau technique de haute qualité en PP, offrant une bonne résistance mécanique, une grande robustesse et une longue durée de vie
- Réunir dans un seul boîtier le serrage des câbles d'alimentation et de dérivation, l'épissure des fibres, la fixation, le stockage et la distribution
Normes
- UL 94, Essai d'inflammabilité des matières plastiques destinées à la fabrication de pièces d'appareils et d'équipements
- YD/T2150-2010 Boîtier de dérivation pour câble à fibre optique
Spécification
| Capacité maximale | SC : 8 fibres |
| Diamètre maximal du câble d'entrée | 8 à 16 mm |
| Numéro du câble d'entrée | 2 pièces |
| Diamètre du câble de dérivation | Câble rond de 3 mm, câble de dérivation 2 × 3 m |
| Numéro du câble de sortie | 8 pièces |
| Niveau de protection | IP67 |
| Méthode d'installation | Fixation murale et fixation sur poteau (anneau de fixation sur poteau en option) |
| Environnement de travail | En extérieur et en intérieur |

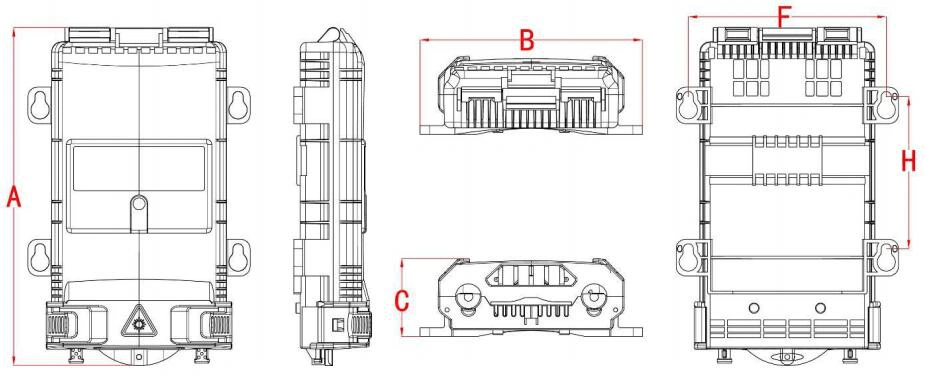

| Dimensions (A × B × C) | 220 (H) × 153 (L) × 52 (P) mm |
| Température de fonctionnement | -40 °C à +65 °C |
| Humidité relative | 0%~95% (+30 °C) |
| Pression atmosphérique | 70 à 106 kPa |
Emballage :
- Emballage : carton
- Température de stockage : -20 °C à +65 °C
- Humidité de stockage : 0%~95% (+30 °C), en l'absence de gaz corrosifs dans l'environnement
- Transport : éviter les chocs, les chutes, l'exposition directe à la pluie et à la neige, ainsi que l'exposition à la lumière du jour.

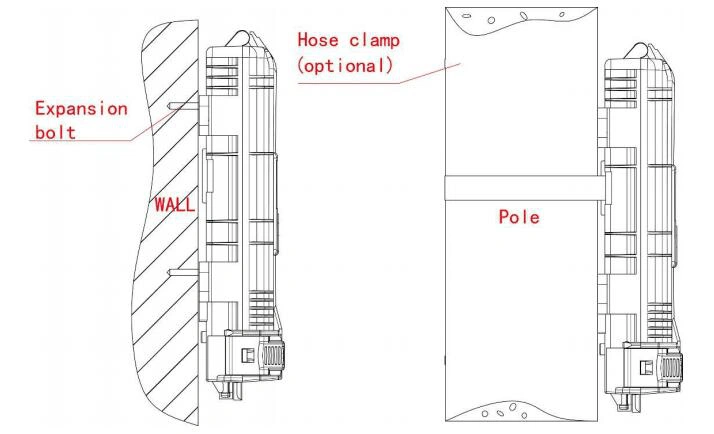

Installation :
- Fixation murale :
Percez 4 trous dans le mur selon les dimensions de fixation murale (L × H) : 136 × 104, puis insérez les chevilles à expansion.
Φ7,5*40 : positionnez le boîtier de manière à ce qu'il s'aligne avec les trous, puis fixez-le à l'aide de boulons.
- Montage sur poteau :
Fixez un jeu d'anneaux de fixation au poteau de télécommunications, comme indiqué ci-dessous.
FAQ
Q1 : Quelle est la capacité en ports et la capacité d'épissure de la boîte de dérivation fibre optique FF-FTB8J ?
R : Le FF-FTB8J dispose de 2 ports pour câbles principaux (8 à 16 mm) et de 8 ports pour câbles de dérivation. Il peut accueillir jusqu'à 12 épissures par fusion (ou 8 épissures mécaniques), 8 adaptateurs SC et deux séparateurs PLC.
Q2 : Quelle technologie d'étanchéité est utilisée, et quel est son indice de protection ?
R : La fermeture intègre une technologie d'étanchéité au gel qui facilite la réouverture et la refermeture, et offre un indice de protection IP67 adapté aux environnements intérieurs et extérieurs.
Q3 : Quelles sont les propriétés des matériaux et les dimensions physiques du modèle FF-FTB8J ?
R : Fabriqué en plastique technique PP de haute qualité pour garantir une grande résistance mécanique, le boîtier mesure 220 (H) × 153 (L) × 52 (P) mm.
Q4 : Quelles sont les options d'installation et les conditions d'utilisation prises en charge ?
R : Il peut être fixé aussi bien au mur que sur un poteau (anneau de fixation sur poteau en option) et fonctionne de manière fiable à des températures comprises entre -40 °C et +65 °C.
Q5 : Qu'est-ce que le prix de référence, et comment puis-je demander un devis ou une démonstration du produit ?
R : Le prix de référence est $25. Vous pouvez envoyer une demande en cliquant sur Ajouter au devis ou Demander une démo directement sur la page du produit.
