Descripción

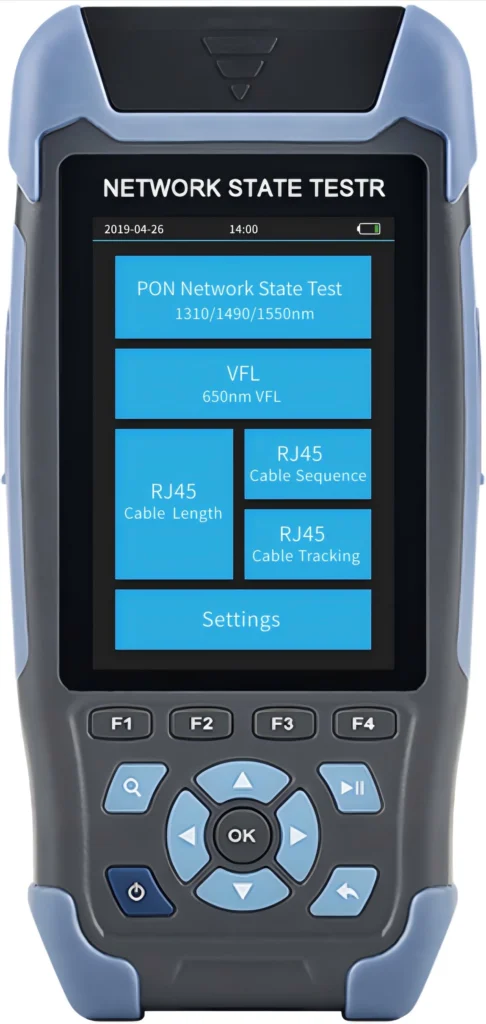

PROBADOR DE ESTADO DE RED
Un comprobador de estado de red de fibra óptica multifuncional
Comprobador de estado ONT/ONU, medidor de potencia GPON/EPON
Localizador visual de fallos, secuencia/longitud/seguimiento del cable RJ45
ESTADOS DE ONT/ONU
> EN LÍNEA
> SIN CONEXIÓN
> ONT FATAL
> NO ES MALO
> NO HAY ENERGÍA
> DESPRENDIMIENTO DE FIBRA
MEDIDOR DE POTENCIA PON
LOCALIZADOR VISUAL DE FALLAS
Secuencia de cables RJ45
Longitud del cable RJ45
Seguimiento de cables RJ45
| General | |
| Tamaño/Peso | 173x82x37 mm / 350 g |
| Mostrar | Pantalla LCD TFT de 3,5 pulgadas, resolución de 320 × 480. |
| Interfaz | Micro USB |
| Fuente de alimentación | Batería de litio de 5 V CC, 2 A; 4000 mAh/3,7 V (con certificación para el transporte aéreo). |
| Horario de trabajo | >12 horas (medición continua); en espera >20 horas |
| Idioma | Chino, inglés |
| Condiciones ambientales | Temperatura y humedad de funcionamiento: -10℃~+50℃, ≤95% (sin condensación) Temperatura y humedad de almacenamiento: -40℃~+70℃, ≤95% (sin condensación) |
| Probador de estado de red | |
| Estados de Ontario | En línea, fuera de línea, ONT fatal, ONT defectuoso, ONT sin energía, caída de fibra |
| Pérdida de inserción | <1,5 dB |
| Conector | FC/SC/ST |
| Medidor de potencia PON | |
| Rango de prueba | -35 a +10 dBm a 1310 nm (aguas arriba) -40 a +12 dBm a 1450 nm (aguas abajo) -40 a +25 dBm a 1550 nm (aguas abajo) |
| Unidad | mW/uW/nW/dBm/dB (REF) |
| Exactitud | 0,5 dB |
| Resolución | 0,01 dB |
| Localizador visual de fallas | |
| Longitud de onda | 650 nm |
| Potencia de salida | 10 mW, CLASE III B |
| Rango | 12 km |
| Modo de lanzamiento | CW/1Hz/2Hz |
| Tipo de adaptador | Adaptador universal de 2,5 mm para conectores FC SC ST |
| Seguimiento de cables RJ45 | |
| Rango | 300 metros |
| Tipo de señal | Señal analógica/Señal digital |
| Receptor de señal | Opcional |
| Sonido de advertencia | Apoyo |
| Tipo de cable | 568A, 568B |
| Secuencia de cables RJ45 | |
| Rango | 300 metros |
| Tipo de señal | Señal analógica/señal digital |
| Prueba de cable activo | No es compatible |
| Tiempo de prueba | Menos de 15 segundos |
| Unidad remota | Se puede extraer desde la parte inferior del dispositivo. |
| Longitud del cable RJ45 | |
| Rango | 300 metros |
| Tipo de señal | Señal analógica/Señal digital |
| Prueba de cable activo | No es compatible |
| Tiempo de prueba | Menos de 15 segundos |
¿Por qué se necesita el probador?
Con la popularidad de las redes PON y el rápido desarrollo de los terminales de red óptica, los operadores de telecomunicaciones necesitan un nuevo método para controlar la ocupación de recursos en los puertos ópticos y así reducir el desperdicio de dichos recursos.
La verificación manual tradicional es extremadamente complicada, ineficiente y causará grandes problemas a los suscriptores.
El comprobador de estado del terminal PON puede verificar de forma inteligente el estado de los recursos del terminal de red óptica y analizar de forma inteligente la red ONT y PON sin que el personal de mantenimiento tenga que entrar en la casa del abonado.
Está integrado con medidor de potencia óptica PON, localización visual de fallos, secuencia/longitud de cables RJ45 y rastreador digital de cables. El comprobador es una herramienta completa para el mantenimiento de redes PON y la verificación de recursos de terminales.
Descargar
Preguntas frecuentes
¿Cuántos resultados de pruebas puede guardar el dispositivo?
El dispositivo permite guardar hasta 1000 resultados de pruebas. Al alcanzar los 1000 resultados, el último será reemplazado por uno nuevo.
