Description

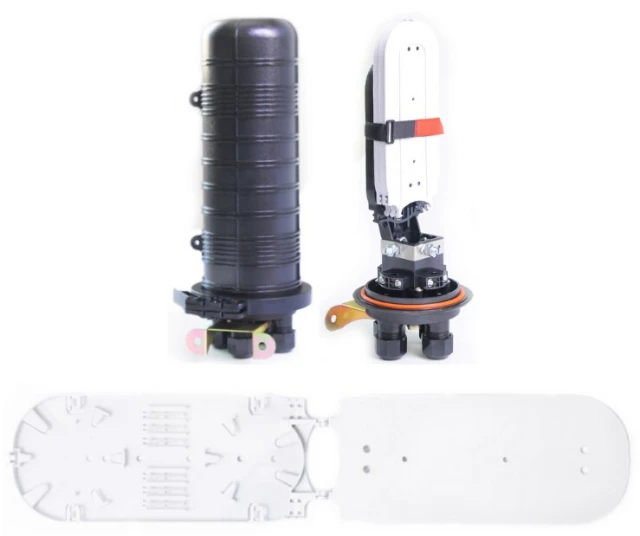

FOSCMA4 Dome Type Mechanical Sealing Fiber Optic Splice Closure (FOSC) is mechanical sealing.
Caractéristiques techniques :
| Modèle | FOSCMA4 |
| Taper | Dome type |
| Sealing Structure | Mechanical |
| Nombre de ports d'entrée/de sortie | 4 ports |
| Diamètre du câble | 4 ports×17mm |
| Capacité maximale | Bunchy: 96 fibers;Ribbon: 288 fibers |
| Capacité par plateau de raccordement | Bunchy: single layer:12 fibers; dual layers: 24 fibers;Ribbon: 6pcs |
| Nombre de plateaux d'épissure | 4 pièces |
| Matériau de la carrosserie | PC |
| Matériau d'étanchéité | Caoutchouc thermoplastique |
| Méthode d'assemblage | Aérien, enfoui directement, en canalisation, en applique murale, en regard |
| Dimension | 430(H)×190(D)mm |
| Poids net | 2.5~3.1KG |
| Température | -40 °C à 65 °C |

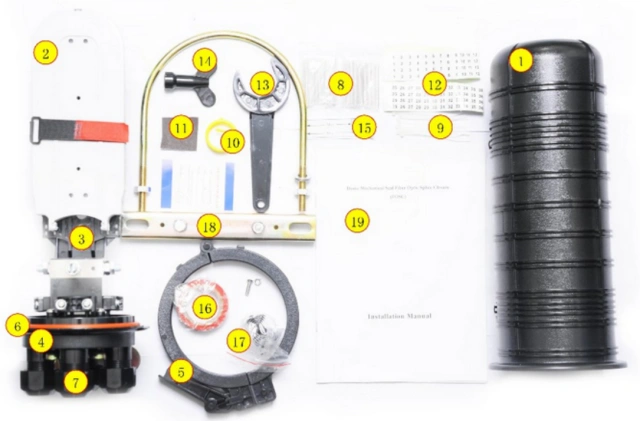

Principaux composants :
| Article | Nom | Utilisation | Quantité |
| 1 | Logement (Couverture) | Pour protéger les épissures des câbles à fibres optiques | 1 pièce |
| 2 | Plateau d'épissure | Pour fixer les manchons de protection des épissures de fibres optiques | 4 pièces maximum |
| 3 | Fiber Holding Tray | To store loose tube fibers | 1 pièce |
| 4 | Housing (Base) | To fix internal and external structure | 1 pièce |
| 5 | Plastic Hoop | To fix Housing Cover and Base | 1 pièce |
| 6 | Œillet d'étanchéité | To seal Cover and Base | 1 ensemble |
| 7 | Sealing Rings for Ports | To seal cable ports | 4 pièces |
Accessoires de série :
| Article | Nom | Utilisation | Quantité |
| 8 | Manchons de protection pour épissures de fibres optiques | Pour protéger les épissures de fibres optiques | Identique à la capacité |
| 9 | Attache en nylon | Pour fixer des tubes de réserve contenant des fibres | 8 pièces |
| 10 | Fil de mise à la terre | À raccorder à un dispositif de mise à la terre | 1 pièce |
| 11 | Toile abrasive | Pour polir un câble à fibre optique | 1 pièce |
| 12 | Papier d'étiquetage | Pour étiqueter les fibres | 1 ensemble |
| 13 | Wrench | To tighten nuts of cable ports | 1 pièce |
| 14 | Clé M10 | Pour visser des écrous sur un élément de résistance | 1 pièce |
| 15 | Measuring Paper | To measure perimeter of fiber cable | 1 pièce |
| 16 | Ruban d'étanchéité | Pour agrandir le diamètre du câble afin de permettre le passage de l'œillet d'étanchéité | 1 rouleau |
| 17 | Ruban isolant | Pour augmenter le diamètre du câble en vue de la fixation | 1 rouleau |
| 18 | Hanging Hoop | To install on wall and pole | 1 ensemble |
| 19 | User Manual | To instruct installation | 1 pièce |
Accessoires en option :
| Article | Nom | Utilisation | Quantité |
| 1 | Valve | Pour effectuer des essais de pression et d'étanchéité | 1 pièce |
| 2 | Dispositif de mise à la terre | Extraction des composants métalliques d'un câble à fibres optiques | 1 ensemble |
| 3 | Tube tampon | Pour protéger les fibres et être fixé sur des plateaux d'épissure | spécifié |
| 4 | Déshydratant | Pour déshydrater l'air dans le FOSC après la fermeture hermétique | 1 sachet |
