En nuestro entrada anterior del blog, detallamos los componentes de hardware que conforman el sistema de monitorización de cables ópticos de FirstFiber Technologies y cómo estamos optimizando las implementaciones físicas. En esta entrada, cambiamos el enfoque del hardware al software; concretamente, a los potentes algoritmos que impulsan nuestro sistema.
(Nota: Aunque muchas de estas funciones están activas en la actualidad, nuestro equipo de ingeniería sigue trabajando activamente en el desarrollo de ciertas funciones algorítmicas avanzadas que se describen a continuación).
Cómo descifra el algoritmo los datos
Al retirar el conmutador óptico físico de un sistema de monitorización OTDR, se sustituye por un divisor óptico pasivo. Aunque esto elimina el voluminoso hardware, plantea un problema complejo relacionado con los datos que solo puede resolverse mediante un procesamiento avanzado de señales digitales.
A continuación se explica exactamente cómo interviene el software para sustituir a los componentes mecánicos,
El reto: la traza superpuesta
En una configuración tradicional, un conmutador óptico conecta físicamente el OTDR a la fibra A, realiza una prueba y, a continuación, cambia mecánicamente a la fibra B. De este modo, se comprueba una línea cada vez, lo que permite obtener datos limpios y aislados.

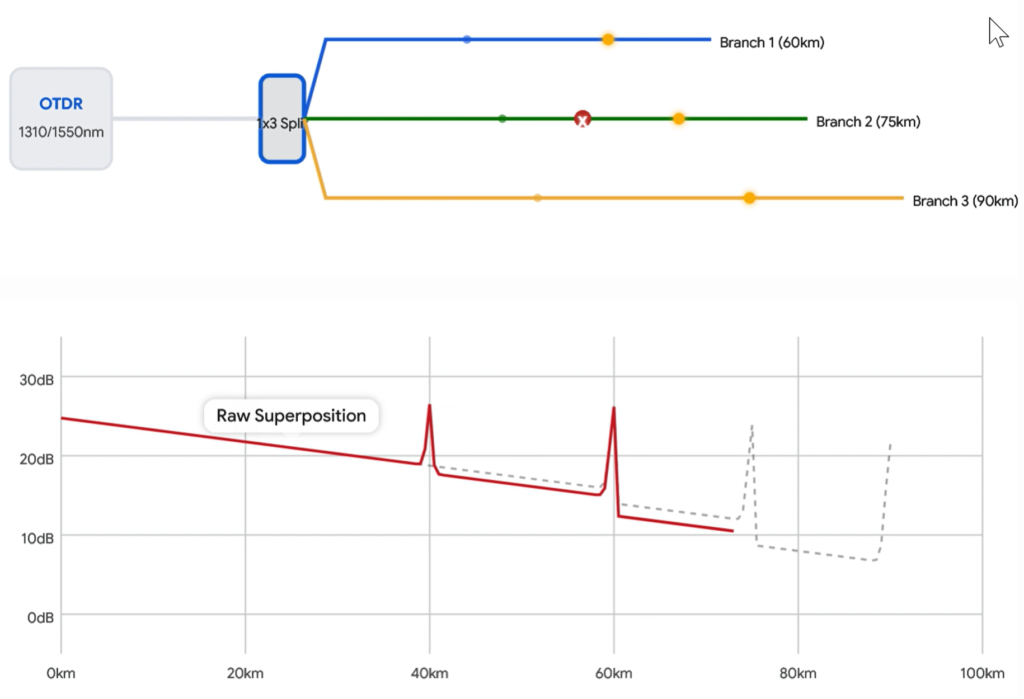

Sin un conmutador, un único pulso del OTDR incide en un divisor pasivo y se propaga simultáneamente por todas las ramificaciones de fibra conectadas. La retrodispersión y los reflejos de cada una de las ramificaciones rebotan y se mezclan en el detector. Para un dispositivo OTDR estándar, esta señal de retorno se percibe como un ruido caótico e ilegible.
La solución: el proceso de tres pasos de FirstFiber Technologies
Para interpretar esta señal contradictoria, el sistema se basa en un procesamiento de datos de alta velocidad y en una lógica propia —incluido el algoritmo ’Landmark Anchoring» de FirstFiber Technologies— para aislar las averías.
- Identificación de referencia (el mapa de referencia) Cuando se implementa el sistema por primera vez, el algoritmo registra un historial de referencia muy detallado de toda la red pasiva mientras esta se encuentra en perfecto estado de funcionamiento. Identifica y localiza los puntos de referencia físicos conocidos (como puntos de empalme, conectores terminales y divisores) en cada ramificación, creando así una huella digital del estado normal de la red.
- Deconvolución de señales (sustracción) Cuando se produce una avería —como un corte en el cable o una microcurvatura—, el OTDR recibe una nueva traza mixta ligeramente alterada. El algoritmo superpone dinámicamente esta nueva traza caótica sobre la huella de referencia del estado normal. Mediante cálculos matemáticos complejos (deconvolución), resta matemáticamente todas las reflexiones de fondo “normales”. Lo único que queda es el pico de señal aislado provocado por la avería.
- Reconocimiento y mapeo de firmas Una vez aislada la anomalía, el algoritmo analiza su forma. Un empalme deteriorado refleja la luz de forma diferente a una rotura limpia o a una curvatura por tensión. Al calcular la distancia exacta de esta nueva anomalía y cotejarla con los puntos de referencia conocidos de la línea de base, el algoritmo puede deducir con certeza en qué rama se produjo la falla, aunque la señal física nunca se haya separado.
Descubre la diferencia
Explora esta visualización interactiva para ver cómo un algoritmo aísla una avería de una señal desordenada y dividida de forma pasiva, en comparación con el antiguo método de conmutación mecánica.
La realidad: las ventajas y desventajas del enfoque algorítmico
Aunque sustituir los conmutadores ópticos físicos por un divisor pasivo y algoritmos avanzados parece una solución perfecta, la ingeniería siempre implica encontrar un equilibrio entre diferentes aspectos. El equipo de ingeniería de FirstFiber Technologies apuesta por una transparencia total en cuanto a los puntos fuertes de este sistema y sus limitaciones.
Visualización de datos menos intuitiva
Los sistemas de conmutación tradicionales proporcionan una traza nítida y aislada para cada rama. Un sistema basado en divisores, incluso con excelentes algoritmos de deconvolución, se basa fundamentalmente en la interpretación de señales superpuestas. Carece de la claridad pura e intuitiva de una prueba de una sola línea.
Requisitos de alto rango dinámico
Dado que la señal debe atravesar un divisor pasivo (que, por su propia naturaleza, provoca una pérdida de inserción considerable) y rebotar, el módulo OTDR principal requiere un rango dinámico excepcionalmente amplio para “ver” con claridad el extremo de la línea.
Complejidad algorítmica
La lógica necesaria para desentrañar los reflejos superpuestos es sumamente compleja. Si la huella de referencia de la red cambia de forma natural con el tiempo, el algoritmo debe actualizarse meticulosamente para evitar falsos positivos.
No se realizan pruebas selectivas por ramas
Un divisor pasivo implica que siempre estás realizando pruebas todos ramas conectadas simultáneamente. A diferencia de un interruptor mecánico, no es posible aislar y comprobar una sola rama concreta cuando se desee.
Los métodos tradicionales siguen siendo los mejores en cuanto a precisión bruta
A pesar de los avances en el software, cuando la máxima precisión y la claridad de la señal son las prioridades absolutas, un OTDR tradicional, combinado con un conmutador óptico físico, sigue ofreciendo un rendimiento bruto superior.
El veredicto: ¿cuál deberías elegir?
Entonces, ¿el enfoque algorítmico de FirstFiber sustituye por completo a los sistemas tradicionales? No.
En entornos que no son PON
En el caso de enlaces ópticos dedicados y de gran valor en los que no existen divisores ópticos de por sí, seguimos recomendando encarecidamente el enfoque tradicional: un OTDR combinado con un conmutador óptico. La claridad, la fiabilidad y la precisión de este método siguen siendo inigualables.
En entornos PON (redes ópticas pasivas)
Dado que las arquitecturas PON utilizan de forma natural divisores ópticos pasivos para distribuir las señales, la introducción de conmutadores mecánicos añade una complicación innecesaria. En este caso, ambos enfoques son viables, pero el sistema algorítmico de FirstFiber destaca por encima del resto, ya que permite supervisar la red utilizando su arquitectura pasiva existente sin necesidad de añadir hardware voluminoso.
En FirstFiber Technologies, nuestro equipo técnico se compromete a optimizar continuamente nuestros algoritmos. Nuestro objetivo sigue siendo el mismo: resolver el mayor número posible de problemas complejos de red utilizando el mínimo de recursos de hardware necesarios, proporcionando a los operadores las mejores herramientas para su arquitectura específica.
¿Qué opinas del cambio de los conmutadores físicos a la supervisión algorítmica? ¿Has implementado soluciones similares? sistemas de monitorización por fibra óptica ¿En tu red? Deja tus opiniones y sugerencias en los comentarios a continuación…
