Description
OTDR de haute précision 8000MAX
OPTIMISÉ POUR LES DÉPLOIEMENTS DE FIBRE FTTx/MDU
ET DÉPANNAGE, ADAPTÉ AU MÉTRO
La série 8000MAX est maniable, légère et suffisamment robuste pour tout environnement de réseau extérieur. Dotée d'un écran tactile de 5,6 pouces optimisé pour l'extérieur — l'affichage portable le plus efficace de l'industrie —, elle offre une expérience utilisateur sans précédent. Son interface graphique intuitive et concise garantit une prise en main rapide. De plus, son environnement nouveau et amélioré propose des fonctions basées sur des icônes, un démarrage instantané ainsi que des modes automatique et en temps réel améliorés.
La série 8000MAX est une gamme de Réflectomètres Optiques Temporels (OTDR) authentiques et hautement performants du premier fabricant mondial. Elle offre la qualité et la précision éprouvées des OTDR FirstFiber ainsi que les meilleures performances optiques pour des résultats parfaits dès la première tentative, à chaque fois. L'incroyable autonomie de batterie de 8 heures ne laissera jamais tomber un technicien, et les options matérielles plug-and-play, telles que la sonde d'inspection de fibre et les outils USB, facilitent le travail de chaque technicien.
Plus important encore, la série 8000MAX apporte enfin l'Event Map, une application intelligente basée sur la réflectométrie (OTDR), sur le marché des appareils portables. Ce logiciel avancé transforme même l'analyse de traces la plus complexe en une tâche simple, réalisable en une seule touche.
Modèles populaires :
| Modèle # | Test de longueur d'onde | Plage dynamique | Zone morte d'événement/d'atténuation |
| 8000MAX-S1 | 1310/1550 nm | 32/30 dB | 0.8/4 |
| 8000MAX-S2 | 1310/1550 nm | 35/33 dB | 0,8/4 m |
| 8000MAX-T2 | 1310/1550/1625 nm | 35/33/32 dB | 0,8/4 m |
| 8000MAX-T3 | 1310/1550/1650 nm | 35/33/32 dB | 0,8/4 m |
| 8000MAX-M1 | 850/1300 nm | 20/26 dB | 1,2/5m |
| 8000MAX-Q1 | 1310/1550/850/1300nm | 28/26/20/26 dB | 0,8/4 m, 1,2 m/5 m |
| 8000MAX-Q2 | 1310/1550/850/1300nm | 35/32/20/26 dB | 0,8/4 m, 1,2 m/5 m |
| 8000MAX-Q3 | 1310/1550/850/1300nm | 37/36/20/26 dB | 0,8/4 m, 1,2 m/5 m |
| 8000MAX-10G1 | 1310/1550/1270/1577/1625nm | 37/35/35/35/35dB | 0,8/4 m, 1,2 m/5 m |
| 8000MAX-10G2 | 1310/1550/1270/1577/1650nm | 37/35/35/35/35dB | 0,8/4 m, 1,2 m/5 m |
| 8000MAX-10G3 | 1 310/1 550/1 577 nm | 35/33/33 dB | 0,8/4 m |
Remarque : veuillez télécharger le catalogue pour découvrir tous les modèles disponibles. Nous pouvons également personnaliser votre OTDR selon vos besoins.
Le modèle 8000MAX-10G est destiné aux tests des réseaux fibre optique GPON, XGPON et XGSPON.
EN ACHETANT UN, VOUS LES AVEZ TOUS
– Réflectomètre optique (Auto)
– OTDR (Manuel | Moyenne)
– Réflectomètre (Temps Réel)
– Plan de l'événement
– Wattmètre optique

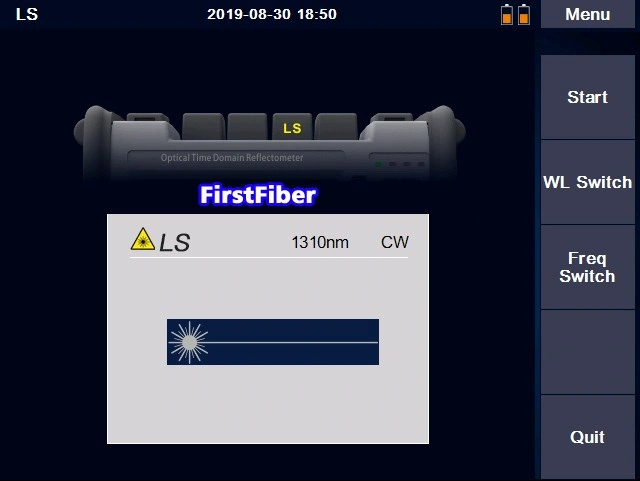

– Source de lumière optique (SLO)
– Test de perte

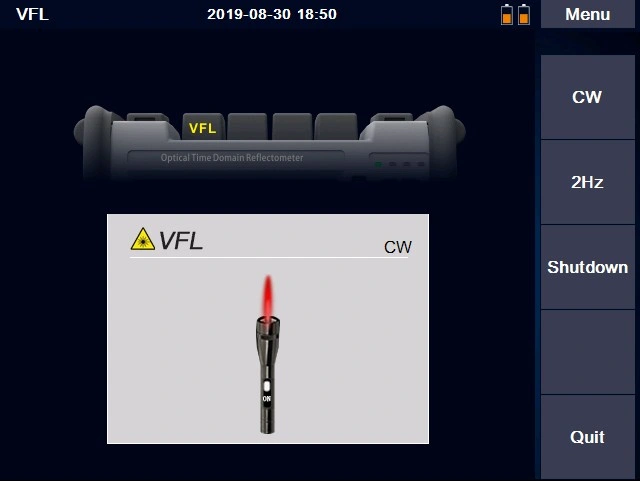

– Localisateur visuel de défauts (VFL)
– Détecteur de face d'extrémité de fibre
– Format de résultat Sor et PDF
Nouvelles fonctionnalités
– Câble de lancement et câble de réception applicables, et déduction autorisée par Trace
– Deux longueurs d'onde pour traiter simultanément des tâches de test
– Détection de voyant de service et protection de démarrage
La langue du menu
- Anglais
- Espagnol
– russe
– Coréen
- Français
– Portugal
Italien
– Hébreu
Le kit comprend
– OTDR
– Connecteur FC/SC
– Manuel de l'utilisateur,
– Stylet

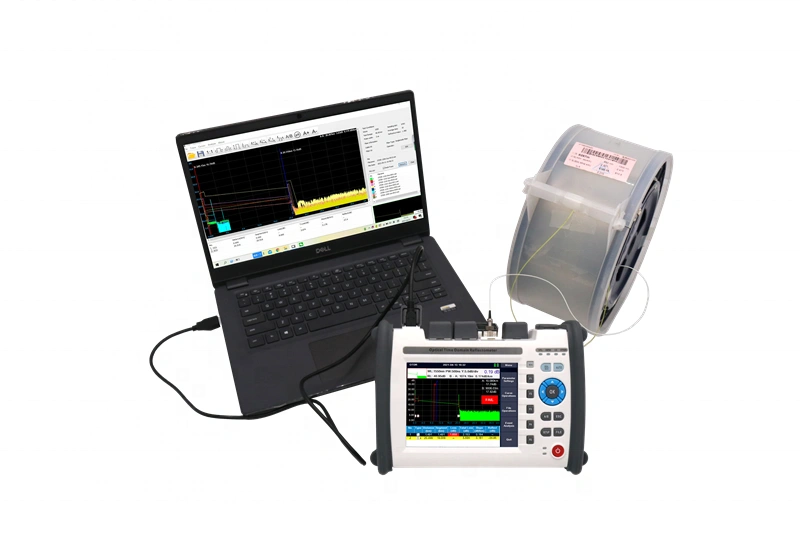

– Logiciel OTDRviewer
– Adaptateur de recharge secteur,
– Sac de transport
– Certificat d'étalonnage
Spécification
| Général | |
| Taille/Poids | 21 x 155 x 68 mm, 1,1 kg (batterie incluse) |
| Écran | Écran TFT-LCD tactile de 5,6 pouces, résolution 640 × 480 |
| Interface | 1 port USB, 1 port mini-USB, 2 ports OTDR, 1 port VFL, 1 port pour wattmètre, 1 port de recharge |
| Alimentation | 10 V (cc), 100 V (ca) à 240 V (ca), 50 à 60 Hz 2 batteries au lithium de 7,4 V / 2 500 mAh (homologuées pour le transport aérien) |
| Batterie | Autonomie : 8 heures, temps de charge : < 3 heures |
| Économie d'énergie | Rétroéclairage : Normal / Accentué / Économie d'énergie / Personnalisé Arrêt automatique : Jamais/1 min/5 min/10 min/30 min/60 min |
| stockage de données | Mémoire interne : 16 Go (environ 100 000 courbes) |
| Langue | Anglais, espagnol, français, coréen, italien, russe, portugais, hébreu |
| Température et humidité de fonctionnement | -10 °C à +50 °C, ≤95% (sans condensation) |
| Température et humidité de stockage | -20 °C à +75 °C, ≤95% (sans condensation) |
| Module OTDR | |
| Longueur d'onde | 850 ± 20 nm / 1 300 ± 20 nm / 1 310 ± 20 nm / 1 550 ± 20 nm / 1 625 ± 20 nm / 1 650 ± 20 nm |
| Plage dynamique | jusqu'à 45 dB |
| Zone morte | Zone morte d'atténuation : 4 m, zone morte d'événement : 0,8 m |

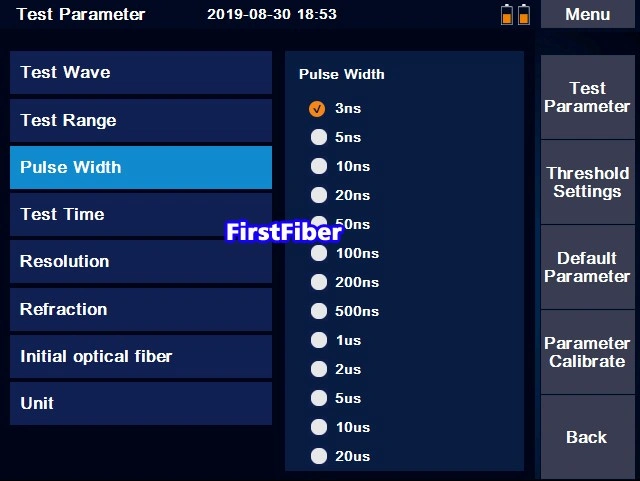

| Largeur d'impulsion | 3 ns, 5 ns, 10 ns, 20 ns, 50 ns, 100 ns, 200 ns, 500 ns, 1 µs, 2 µs, 5 µs, 10 µs, 20 µs |
| Portée | 100 m, 500 m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 200 km, 250 km |
| Résolution d'échantillonnage | 5 cm au minimum |
| Point d'échantillonnage | 256 000 points au maximum |
| Linéarité | ≤0,05 dB/dB |
| Temps de moyennage | 10 s, 15 s, 30 s, en temps réel, personnalisé |
| Affichage de l'échelle | Axe X : 4 à 70 m/div, axe Y : 0,09 à 5 dB/div |
| Précision de la distance | ±(1 m + distance de mesure × 3 × 10^-5 + résolution d'échantillonnage) (incertitude IOR exclue) |
| Seuil de perte | 0,01 dB |
| Résolution des pertes | 0,001 dB |
| Résolution de distance | 0,01 m |
| Paramètre IOR | 1,2000 à 1,5999, par incréments de 0,0001 |
| Unités | km, miles, kfeet |

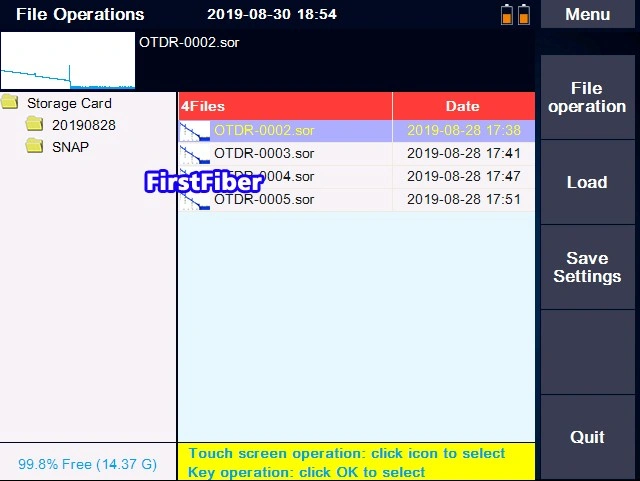

| Format de trace OTDR | SOR et PDF |
| Module VFL | |
| Longueur d'onde | 650 nm ± 15 |
| Puissance de sortie | 10 mW, CLASSE III B |
| Gamme | 12 km |
| Mode | CW/2 Hz |
| Module OPM | |
| Longueur d'onde | 850/1300/1310/1490/1550/1625/1650nm |
| Plage de test | -50 à +25 dBm |
| Résolution | 0.01 |
| Précision | ±0,35 dB ±1 nW |
| Modulation | 270/1 kHz/2 kHz, Pi ≥ -40 dBm |
| Module OLS | |
| Longueur d'onde | Identiques aux longueurs d'onde de l'OTDR |
| Puissance de sortie | -5 dBm ± 1 dB |
| Mode de sortie | CW/270/1 kHz/2 kHz |
Télécharger
Certificats
| Nom de la certification | Numéro de certificat | Autorité émettrice |
| FCC | ENS2505030001E01001C | EMTEK |
| CE CEM | ENS2505030001E00901C | EMTEK |
| RoHS | EGZ2505030001C00503R | EMTEK |
| CE LVD | HTT190304031L | HTT |
| CE CEM | HTT190304031E | HTT |
| ISO 9001 | Q86160662482 | INNOVER |
| PPWR | SHAEC26027144701 | SGS |
Données d'étalonnage (fournies par un tiers)
Longueur d'onde au centre optique de sortie
| Longueur d'onde nominale (nm) | Longueur d'onde centrale mesurée (nm) | Incertitude |
| 1310 | 1308.3 | U = 0,2 nm (k = 2) |
| 1550 | 1552.7 | U = 0,2 nm (k = 2) |
Écart de distance
Longueur d'onde = 1 310 nm ; indice de réfraction de groupe = 1,4600 ; portée = 5 km ; largeur d'impulsion = 100 ns
| Valeur standard (km) | Valeur indiquée (km) | Écart de distance (km) | Incertitude |
| 2.28431 | 2.28438 | 0.00007 | U = 0,10 m (k = 2) |
Longueur d'onde = 1 550 nm ; indice de réfraction de groupe = 1,4600 ; portée = 5 km ; largeur d'impulsion = 100 ns
| Valeur standard (km) | Valeur indiquée (km) | Écart de distance (km) | Incertitude |
| 2.28532 | 2.28540 | 0.00008 | U = 0,09 m (k = 2) |
Facteur d'échelle des pertes
Longueur d'onde = 1 310 nm ; indice de réfraction de groupe = 1,4600 ; portée = 20 km ; largeur d'impulsion = 1 000 ns ; valeur de perte standard = 0,325 dB/km
| Niveau de puissance (dB) | Valeur indiquée (dB/km) | Facteur d'échelle de perte (dB/dB) | Incertitude |
| 0.0 | 0.321 | 0.988 | Urel= 0,057 dB/dB (k = 2) |
| 1.5 | 0.321 | 0.988 | Urel= 0,057 dB/dB (k = 2) |
| 3.0 | 0.321 | 0.988 | Urel= 0,057 dB/dB (k = 2) |
| 4.5 | 0.321 | 0.988 | Urel= 0,057 dB/dB (k = 2) |
Longueur d'onde = 1 550 nm ; indice de réfraction du groupe = 1,4600 ; portée = 20 km ; largeur d'impulsion = 1 000 ns ; valeur de perte standard = 0,192 dB/km
| Niveau de puissance (dB) | Valeur indiquée (dB/km) | Facteur d'échelle de perte (dB/dB) | Incertitude |
| 0.0 | 0.180 | 0.938 | Urel= 0,059 dB/dB (k = 2) |
| 1.5 | 0.180 | 0.938 | Urel= 0,059 dB/dB (k = 2) |
| 3.0 | 0.181 | 0.943 | Urel= 0,059 dB/dB (k = 2) |
| 4.5 | 0.181 | 0.943 | Urel= 0,059 dB/dB (k = 2) |
Conclusion
Précision garantie – Étalonnage rigoureux avec un niveau de confiance 95% (k=2) pour des tests de fibres sans souci.
Personnalisation
FirstFiber Technologies vous propose deux types de services de personnalisation : la personnalisation légère et la personnalisation avancée. Pour plus de détails, veuillez consulter les informations complémentaires. ici.
Si vous souhaitez une personnalisation légère basée sur l'OTDR 8000MAX, veuillez fournir vos exigences conformément aux instructions ci-dessous. Si vous préférez une personnalisation approfondie, veuillez contacter notre équipe commerciale pour en discuter les détails.
| Instructions | |
| Numéro de modèle | 8 caractères maximum, sans caractères spéciaux. |
| Logo | Haute résolution. (.jpg, .bmp, .psd, .cdr, etc.) |
| Écran de démarrage | 800 × 480 px, format .bmp, profondeur de couleur 16 bits |
| Langue | Veuillez contacter le service commercial pour obtenir la version anglaise de la liste des champs. |
Les personnalisations légères (modèle, logo et langue) sont GRATUITES pour le modèle 100%, mais un quantité minimale de commande (MoQ) s'applique.
Emballage et expédition
Emballage standard
| Modèle | Qté/Carton | Poids net | Poids brut | Taille |
| 8000MAX | 6 | 15 KG | 19 kg | 47,5×34,5×52,5 cm |
Emballage non standard
| Modèle | Qté/Carton | Poids net | Poids brut | Taille |
| 8000MAX | 1 | 2,5 kg | 3 kg | 26x20x16cm |
Chez FirstFiber Technologies, tous les instruments de test sont expédiés par DHL Express et livrés dans le monde entier sous 3 à 7 jours. Veuillez noter que la liste des prix d'expédition téléchargeable est fournie à titre indicatif uniquement. Pour connaître les frais d'expédition exacts, veuillez vous référer au devis final établi par votre représentant commercial.
FAQ
Q : Nous essayons de modifier le seuil de réussite/échec de 1 310 dB pour le porter à 0,800 dB/km, mais nous ne parvenons pas à enregistrer cette modification. (Voir la vidéo ci-jointe). Est-ce qu'on fait quelque chose de travers ? Faut-il modifier certains paramètres ?
R : Ce problème survient généralement parce que le logiciel ne dispose pas des droits d'écriture nécessaires sur votre système. Pour y remédier, veuillez essayer l'une des solutions suivantes :,
Changer le disque d'installation – Réinstallez le logiciel sur un autre disque local (par exemple, le disque D: ou E:). Le disque principal C: est souvent soumis à des restrictions de sécurité Windows plus strictes, ce qui peut empêcher le logiciel d'enregistrer de nouveaux paramètres.
Exécuter en tant qu'administrateur : cliquez avec le bouton droit sur l'icône du logiciel et sélectionnez “ Exécuter en tant qu'administrateur ” avant d'essayer d'enregistrer vos modifications.
Q : Nous avons mesuré le trajet optique et le résultat « PASS » s'est affiché sur l'appareil. Mais dès que nous avons ouvert le résultat dans le logiciel sur le PC et que nous l'avons imprimé, le message « Fail » est apparu. Comment résoudre ce problème ?
R : En effet, ce paramètre de l'OTDR ne correspond pas à celui du logiciel sur PC. Veuillez régler les paramètres d'analyse sur le PC de manière à ce qu'ils correspondent à ceux de l'OTDR.
Q : Un client se plaint : lors de la génération d'un fichier PDF contenant les résultats d'un test, le marqueur A est visible sur le fichier PDF, mais le marqueur B n'apparaît pas sur la page. Il semble y avoir un problème de mise à l'échelle des résultats lors de l'exportation vers des fichiers PDF. Lors d'un test où deux fichiers sont créés (SOR et PDF), les résultats dans le fichier SOR s'affichent correctement. Le problème ne se pose que lors de l'exportation au format PDF. Pourriez-vous vérifier cela et m'envoyer la dernière version du micrologiciel si vous avez déjà rencontré ce problème auparavant ?
R : Il s'agit d'un bug logiciel. Veuillez mettre à jour votre OTDR en suivant les étapes ci-dessous pour corriger ce bug.
Étape 1. Préparez une clé USB au format FAT32.
Étape 2. Copiez le fichier de mise à jour sur la clé USB. Veillez à ne pas renommer le fichier.
Étape 3. Insérez la clé USB dans le port USB de l'OTDR et attendez que l'icône USB s'affiche dans la barre d'état de l'OTDR.
Étape 4. Accédez à l'interface de configuration système de l'OTDR et cliquez sur le bouton “ Mise à jour ”.
L'écran affichera alors l'interface de mise à jour logicielle, et l'opération de mise à jour sera terminée une fois que le logiciel aura redémarré automatiquement.
Étape 5. C'est terminé.
Remarque : le fichier de mise à jour est destiné aux OTDR 8000MAX équipés d'un générateur de PDF préinstallé. Nous vous recommandons vivement de nous communiquer le numéro de série de votre OTDR afin de vérifier si celui-ci peut être mis à jour avant de procéder à la mise à jour. Vous pouvez contacter notre assistance technique par e-mail à l'adresse tech@FirstFiberTech.com
