Guia do Utilizador do Micro OTDR TN1700

Aviso de segurança

Adaptador de corrente

Entrada: CA 100-240 V, 50/60 Hz, 0,8 A

Resultado: 5 V CC, 1 A (USB Tipo C)

Observação: Utilize um adaptador de corrente que cumpra rigorosamente estas especificações. A utilização de um adaptador incompatível pode causar danos no dispositivo.

Bateria

Este aparelho possui uma bateria de lítio incorporada. Para otimizar o desempenho da bateria, utilize o aparelho com a alimentação da bateria durante a sua primeira utilização até que esta se esgote completamente, antes de a recarregar.

O carregamento inicial deve demorar, pelo menos, 5 horas. O intervalo de temperatura seguro para o carregamento é de -10 °C a 50 °C; por razões de segurança, interrompa o carregamento se a temperatura exceder este limite.

Se o instrumento ficar sem ser utilizado durante mais de 3 meses, recarregue a bateria periodicamente para manter a sua capacidade. O intervalo de temperaturas recomendado para o armazenamento a longo prazo é de -20 °C a 45 °C.

Aviso: Não tente remover a bateria por conta própria. Mantenha o dispositivo afastado do fogo e do calor extremo. Não abra, perfure nem danifique a bateria de forma alguma.

Instruções de segurança relativas ao laser

Classificações de segurança dos lasers:

  • OTDR: Classe II
  • Localizador Visual de Avarias (VFL): Classe IIIB

⚠️ AVISO: RISCO PARA OS OLHOS

Não olhe diretamente para o laser: Os lasers emitidos por este dispositivo são perigosos. Nunca olhe diretamente para as saídas de laser ou para a extremidade de uma fibra ótica enquanto o instrumento estiver ligado ou em fase de teste.

Precauções relativas à VFL: É necessário ter muito cuidado quando o Localizador Visual de Falhas (VFL) estiver ligado. A exposição direta dos olhos à porta de saída do VFL ou à extremidade da fibra ligada pode causar lesões oculares graves.

Proteção da porta: Coloque sempre as tampas protetoras contra o pó nas portas de saída ótica sempre que o instrumento não estiver a ser utilizado.

O que deve saber antes de realizar o teste

Teste de fibra em funcionamento (teste em serviço)

ModeloComprimento de onda operacionalSuporte para testes de fibra em tempo real
TN1700-D221310 nm / 1550 nmNão é suportado
TN1700-P11550 nmCompatível (1310/1490/1577/1610/1625 nm)
TN1700-P21610 nmCompatível (1310/1490/1550/1577 nm)
TN1700-A221625 nmCompatível (1310/1490/1550/1577 nm)

Observação: Nos modelos compatíveis, é estritamente proibido realizar testes em fibra em tempo real se a potência ótica exceder 0 dBm.

Tipo laser

1310/1550 nm: FP-LD

1610 nm: DFB-LD

1625 nm: DFB-LD

1650 nm: DFB-LD (Opcional)

VFL (Localizador Visual de Avarias): Estão disponíveis lasers de 650 nm (vermelho) e 515 nm (verde) como acessórios opcionais.

Armazenamento dos resultados dos testes

Armazenamento e memória:

  • Memória integrada
  • Ranhura de expansão para cartão SD (suporta até 32 GB)

⚠️ Importante: Evite sobrecarregar o cartão SD com uma quantidade excessiva de dados, pois isso pode tornar o dispositivo mais lento e afetar o desempenho geral.

Principais funções e descrições dos botões

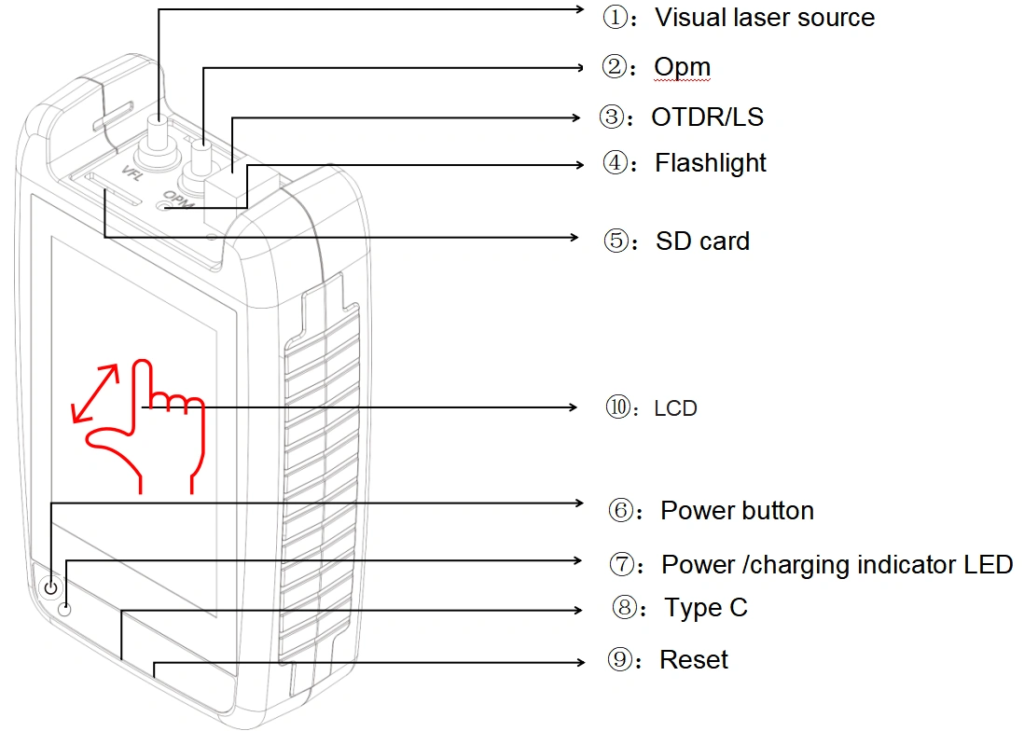

Diagrama do instrumento de fibra ótica Micro OTDR TN1700
FunçãoDescrição
1VFLPorta do localizador visual de avarias
2OPMPorta do medidor de potência ótica
3OTDR/ LSPorta OTDR/fonte de laser
4LanternaPrima brevemente o botão de ligar/desligar para ativar o aparelho
5Cartão SDSuporta expansão com cartão SD até 32 GB
6Botão de ligar/desligarLIGAR/DESLIGAR
-Pressão prolongada: ligar/desligar
- Pressão curta: Ligar/desligar a lanterna
7LED- Indicador vermelho durante o carregamento, quando está totalmente carregado e desligado.
- Indicador a piscar: Não há pilha instalada
8USB Tipo CUtilizado para carregar e transmitir dados
9Tecla de reinícioUtiliza-se para reiniciar o painel de instrumentos quando ocorre uma falha do sistema
10LCDresolução: ecrã LCD TFT capacitivo de 320×480, compatível com controlo multitoque.

Utilização do TN1700

Ligar

Prima o botão [Energia] botão para ligar o TN1700. Assim que estiver ligado, o ecrã apresentará a interface principal.

Desligar

Mantenha premido o [Energia] botão para desligar o dispositivo.

Controlo da lanterna

Enquanto o dispositivo estiver ligado, prima brevemente o botão [Energia] botão para ligar ou desligar a lanterna.

Menu de atalhos

A qualquer momento, deslize para baixo a partir da parte superior do ecrã para aceder ao menu rápido. As opções disponíveis incluem: [Captura de ecrã], [Lanterna], [Desligar], e [Voltar].

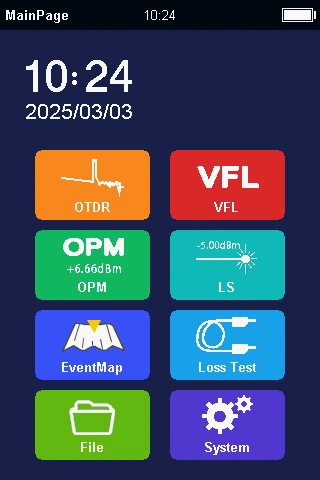

Funções de teste de fibra ótica do Micro OTDR TN1700

Definições do sistema

Idioma: Suporta inglês, francês, espanhol, português, italiano, alemão, coreano e russo.

Desligamento automático: Para poupar bateria, o dispositivo pode desligar-se automaticamente após um período de inatividade. Pode personalizar o tempo de inatividade de acordo com as suas necessidades.

Exportação de dados via USB: Ligue o instrumento a um computador e ative a opção “Exportação de dados via USB”. O dispositivo será reconhecido como uma pen USB, permitindo-lhe visualizar, gerir e transferir ficheiros com facilidade.

Data e hora: Se a bateria for removida, o relógio do sistema será reiniciado. Terá de reconfigurar a data e a hora após voltar a instalar a bateria.

Atualização do firmware

  • Transfira o pacote de atualização do firmware para o instrumento através de um cabo USB.
  • Desligue o cabo USB e, em seguida, toque em [Atualização].
  • O TN1700 entrará automaticamente no modo de atualização e concluirá a instalação do firmware.

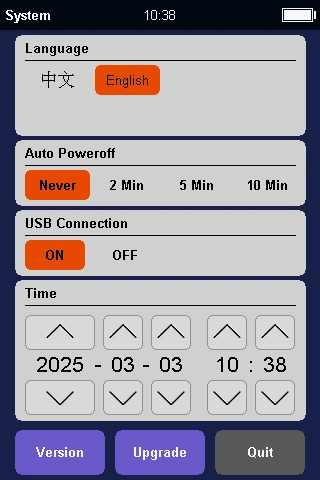

Menu de configuração do sistema Micro OTDR TN1700

Definições dos parâmetros do OTDR

Comprimento de onda: 1310 / 1550 nm (Configurado de acordo com o modelo do instrumento)

Modo de teste (Automático/Manual):

  • Auto: O instrumento seleciona automaticamente a gama de medição e a largura de impulso ideais, com base nas características da fibra.
  • Manual: O instrumento utiliza o intervalo exato e a largura de impulso especificados pelo utilizador.

Gama: Escolha entre 100 m e 80 km.

Largura do impulso: Selecione um valor entre 5 ns e 10 μs.

Hora: 5 s / 10 s / 30 s / 60 s / Em tempo real.

Índice de refracção: O índice de refração da fibra em teste. A exatidão neste caso tem um impacto direto na precisão das medições de distância.

Limite final: Quando a perda ótica num ponto específico excede este limiar, esse ponto é identificado como o fim do cabo de fibra.

Limiar de perda: Utilizado para filtrar os relatórios de eventos; qualquer evento com uma perda inferior a este valor será ignorado.

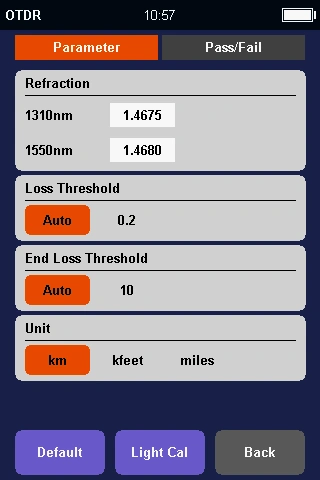

Interface de configuração de parâmetros do Micro OTDR TN1700

Preparação da fibra

O OTDR TN1700 foi concebido para funcionar com fibras óticas monomodo padrão (diâmetro do núcleo de 9 μm).

Tenha em atenção que, devido aos princípios inerentes aos testes OTDR, o comprimento da fibra em teste deve situar-se entre 3 metros e 80 km. As fibras com comprimento inferior a 3 metros não podem ser medidas com precisão.

Conector de fibra ótica

Existem dois tipos de conectores de fibra: APC (com uma face terminal inclinada a 8°) e UPC/PC (com uma face terminal plana).

⚠️ Aviso: Os conectores APC e UPC não são, de forma alguma, intercambiáveis. Não tente modificar ou trocar o tipo de conector por conta própria. Por predefinição, a porta OTDR vem equipada de fábrica com um conector SC.

Guia de limpeza de conectores

Utilize um produto de limpeza específico para conectores óticos para limpar tanto a porta do OTDR como os seus conectores de fibra.

  • Para limpar a porta do OTDR: Retire o total tampa protetora contra o pó da ponta do aspirador.
  • Para limpar um conector de fibra: Remover apenas a metade superior da tampa protetora contra o pó da ponta do aspirador.

Iniciar um teste

Iniciar o teste OTDR

Assim que o processo de limpeza estiver concluído, insira cuidadosamente o conector de fibra na porta do OTDR.

Peça curva
WLComprimento de onda
PWLargura do impulso
YEscala do eixo vertical em dB
AA posição do cursor A em distância, e
perda na posição atual
BA posição do cursor B em distância, e
perda na posição atual
A-BDistância entre A e B
Valor da perda entre A e B
Parte da Lista de Eventos
NúmeroNúmero do evento, da extremidade mais próxima à extremidade mais distante
TipoEvento de atenuação ou evento de reflexão
DistânciaA distância entre o primeiro evento e o evento atual. Unidade: km
PerdaO valor da perda no evento atual, em dB
Perda médiaA perda média por km desde o primeiro evento até ao evento atual
T.LossA perda total desde o primeiro evento até ao evento atual, em dB, na unidade
RefletirO valor do sinal refletido em dB, na unidade

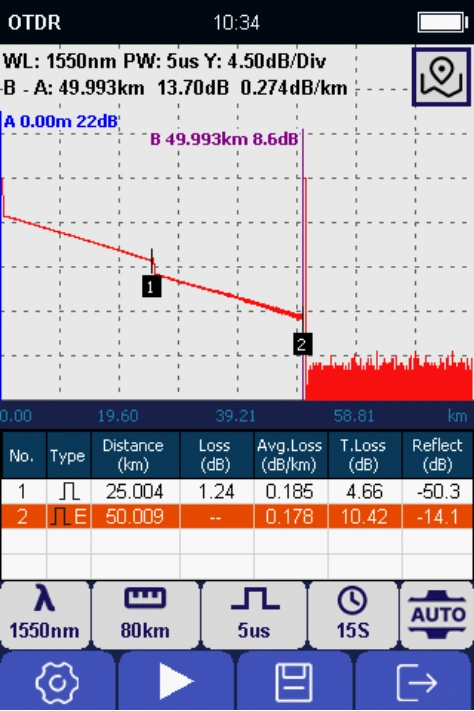

TN1700 Micro OTDR – medição da perda em fibra ótica

Para guardar os resultados dos testes OTDR

Após a conclusão do teste, prima o botão [Guardar] para guardar os resultados do teste OTDR.

Descrição
BonéAlternar entre maiúsculas e minúsculas
ClrLimpar entrada de corrente
VoltarApagar uma letra, da direita para a esquerda
<Deslize o cursor da direita para a esquerda e, em seguida, insira uma letra
>Deslize o cursor da esquerda para a direita e, em seguida, insira uma letra
SairVoltar aos testes OTDR e não guardar a curva de corrente
\OTDRGuardar no TN1700
\SDGuardar no cartão SD

Gestão de ficheiros

  • Renomear um ficheiro: Aceda à interface de gestão de ficheiros, selecione o ficheiro pretendido e prima a tecla [Renomear] botão para introduzir um novo nome.
  • Eliminar um ficheiro: Aceda à interface de gestão de ficheiros, selecione o ficheiro que pretende eliminar e prima a tecla [Apagar] botão.

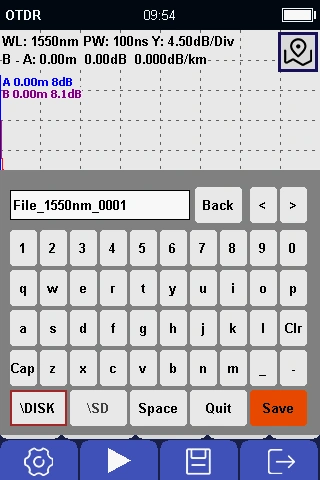

Ecrã de gravação do ficheiro de traçado do Micro OTDR TN1700

Mapa do evento

NomeDescrição
NúmeroNúmero do evento, da extremidade próxima à extremidade distante
TipoEvento de atenuação ou evento de reflexão
DistânciaA distância entre o primeiro evento e o evento atual. Unidade: km
PerdaO valor da perda no evento atual, em dB
Perda médiaA perda média por km desde o primeiro evento até ao evento atual
T.LossA perda total desde o primeiro evento até ao evento atual, em dB por unidade
RefletirO valor do sinal refletido (em dB)

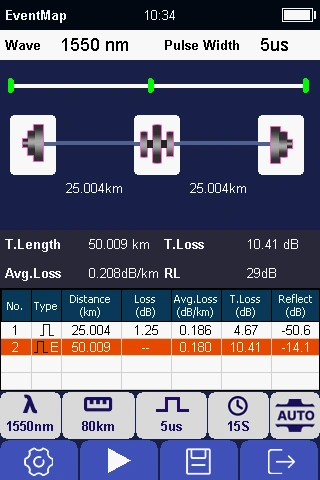

Mapa de eventos de fibra ótica do Micro OTDR TN1700

* Para visualizar o traçado do OTDR, prima o botão [OTDR] botão para abrir a interface de visualização do traço.

Módulo de fonte de luz (OLS)

A função «Fonte de laser» utiliza o mesmo módulo de laser interno que o OTDR, garantindo que os seus comprimentos de onda operacionais sejam idênticos.

Ligar/Desligar

Prima o botão [Início] botão para ativar a fonte de laser. Quando estiver ativa, o ícone do laser no centro do ecrã ficará vermelho. Quando estiver desativada, o ícone voltará a ficar cinzento.

Alterar o comprimento de onda

Prima o botão [Interruptor de onda] botão para alternar entre comprimentos de onda. (Nota: (Os comprimentos de onda disponíveis dependem do modelo específico do seu OTDR.)

Frequência de alteração

Prima o botão [Seletor de frequência] botão para ajustar a frequência de modulação. As opções disponíveis são CW (onda contínua), 270 Hz, 330 Hz, 1 kHz e 2 kHz.

Sair

Prima o botão [Sair] botão para voltar à interface principal.

⚠️ AVISO: RISCO PARA OS OLHOS

Nunca olhe diretamente para a porta de saída do laser. O laser emitido é invisível, mas extremamente perigoso para os olhos.

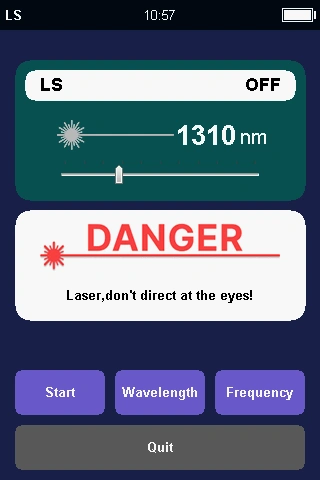

TN1700 Micro OTDR – Interface da fonte de luz de 1310 nm

Módulo de medidor de potência ótica (OPM)

Ligar

Prima o botão [Início] botão para ativar o medidor de potência ótica.

Alterar o comprimento de onda

Prima o botão [Interruptor de onda] botão para selecionar o comprimento de onda pretendido. As opções disponíveis são 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm e 1650 nm.

Referência do conjunto (REF)

Prima o botão [REF] botão para definir a leitura atual da potência ótica como valor de referência (para medições de potência relativa).

Zero

Prima o botão [Zero] botão para efetuar uma calibração de zero, garantindo a precisão da medição.

Sair

Prima o botão [Sair] botão para voltar à interface principal.

Calibração pelo utilizador

Os utilizadores podem calibrar manualmente o medidor de potência ótica (OPM) para garantir a precisão contínua das medições. Siga estes passos:

  1. Selecionar comprimento de onda: Aceda ao menu ‘Comprimento de onda’ para selecionar o comprimento de onda específico que pretende calibrar.
  2. Ajustar o valor da potência: Mova o cursor para selecionar o campo de introdução da potência. Utilize o [Para cima] e [Para baixo] teclas de direção para ajustar o valor de potência de referência padrão.
  3. Confirmar e sair: Prima o botão [OK] clique no botão para confirmar o ajuste e, em seguida, saia da interface para concluir o processo de calibração.

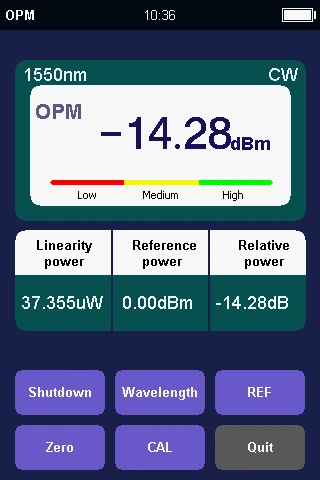

TN1700 Micro OTDR: medição da potência ótica a 1550 nm

Módulo de fonte de luz visual (VFL)

O VFL suporta dois modos de funcionamento: CW (onda contínua) e 2 Hz (intermitente).

Seleção do modo

Prima o botão [CW] botão para ativar a iluminação contínua. Prima o [2 Hz] botão para ativar o modo intermitente.

Desligar

Prima o botão [Desligar] botão para desligar o VFL. Quando desativado, o ícone do laser no centro do ecrã ficará a cinzento. Quando ativo, ficará vermelho.

Sair

Prima o botão [Sair] botão e, em seguida, prima [OK] para voltar à interface principal.

⚠️ AVISO: RISCO PARA OS OLHOS

Nunca olhe diretamente para a porta de saída do VFL. Este módulo emite um raio laser vermelho intenso que pode causar lesões oculares graves.

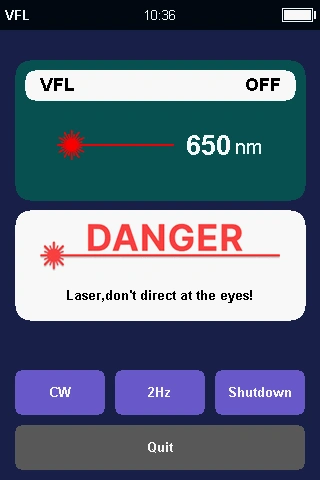

TN1700 Micro OTDR com VFL e interface de 650 nm

Módulo de teste de perdas

O módulo Loss Tester ativa simultaneamente a fonte de laser interna (transmissor) e o medidor de potência ótica (receptor) para medir a perda de inserção total de uma ligação de fibra ótica.

Procedimento de ensaio:

  1. Preparação: Ligue a porta da fonte de laser à porta OPM utilizando um cabo de ligação de referência padrão. Em seguida, abra o ‘Teste de perdas’ módulo a partir da interface principal.
  2. Selecionar comprimento de onda: Prima o botão [Comprimento de onda] botão para selecionar o comprimento de onda de teste pretendido.
  3. Referência do conjunto: Deixe a fonte de laser estabilizar-se (recomenda-se um aquecimento de 5 minutos). Prima o botão [Referência] botão. O Potência Relativa será reposto para 0,00 dB, e o Valor de referência exibirá a potência de saída absoluta atual do laser.
  4. Ligar a fibra de destino: Desligue com cuidado o cabo de referência da porta OPM (⚠️ Observação: Não desligue o cabo da porta da fonte de laser, pois isso invalidará a sua referência). Utilize um adaptador para ligar a fibra em teste (FUT) em série entre o cabo de referência e a porta OPM.
  5. Leia o resultado: O Potência Relativa O valor agora apresentado no ecrã indica a perda de inserção exata da fibra testada.

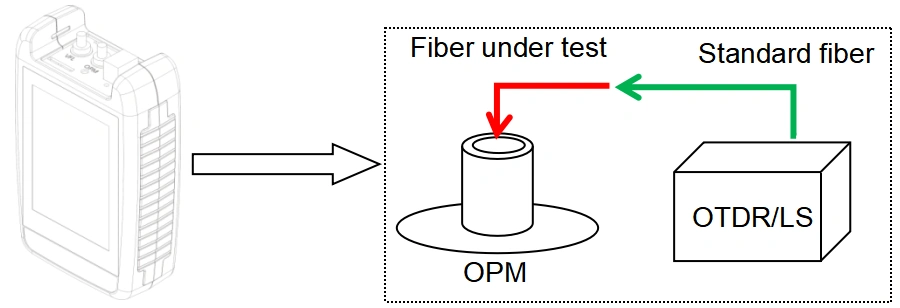

Diagrama de teste de fibra ótica com o Micro OTDR TN1700

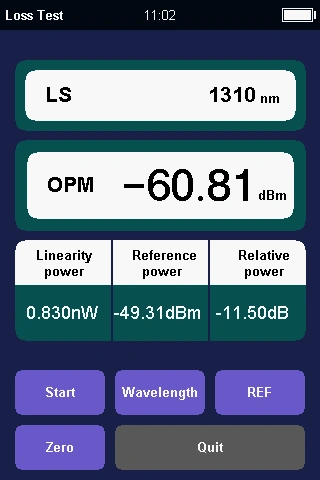

Teste de perda de potência ótica com o Micro OTDR TN1700
