Descrição

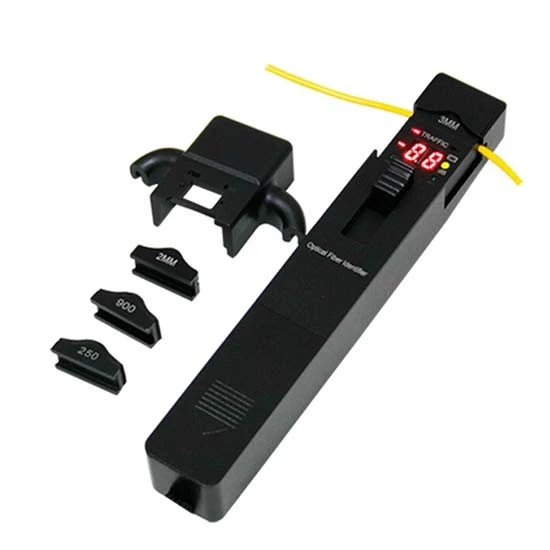

O identificador de fibra ótica FF-3306B permite identificar rapidamente a direção da fibra de transmissão e apresentar a potência relativa do núcleo, sem causar quaisquer danos à fibra dobrada. Quando existe tráfego, é emitido um sinal sonoro intermitente.
O identificador de fibra ótica FF-3306B também reconhece modulações como 270 Hz, 1 kHz e 2 kHz. Quando estas são utilizadas para detetar a frequência, é ativado um tom audível contínuo.Estão disponíveis quatro cabeças adaptadoras: Ø0,25, Ø0,9, Ø2,0 e Ø3,0.
Características
– Fácil de utilizar, com funcionamento através de “UM ÚNICO BOTÃO”.
– Identifica de forma eficiente o sentido do tráfego e a frequência do sinal sonoro (270 Hz, 1 kHz, 2 kHz) através de um aviso sonoro.
– Mostra a potência relativa do núcleo
– Teste mais preciso com o Sunshade
– Adaptadores fáceis de substituir
– Caixa metálica resistente e construção de qualidade
– Indicação de nível de energia baixo
Especificações
| Tipo | FF-3306B | |
| Intervalo de comprimentos de onda identificado | 800-1700 nm | |
| Tipo de sinal identificado | CW, 270 Hz ± 51 TP3T, 1 kHz ± 51 TP3T, 2 kHz ± 51 TP3T | |
| Tipo de detector | InGaAs de Ø1 mm, 2 unidades | |
| Tipo de adaptador | Ø0,25 (aplicável a fibra nua), Ø0,9 (aplicável a cabo de Ø0,9) | |
| Ø2,0 (aplicável a cabos de Ø2,0), Ø3,0 (aplicável a cabos de Ø3,0) | ||
| Direção do Sinal | LED esquerdo e direito | |
| Gama de ensaios unidirecionais (dBm, onda contínua/fibra nua de 0,9 mm) | -46~10 (1310 nm) | |
| -50~10 (1550 nm) | ||
| Intervalo de teste de potência do sinal (dBm, CW/fibra nua de 0,9 mm) | -50~+10 | |
| Exibição da frequência do sinal (Hz) | 270, 1k, 2k | |
| Intervalo de teste de frequência (dBm, valor médio) | Ø0,9, Ø2,0, Ø3,0 | -30~0 (270 Hz, 1 kHz) |
| -25~0 (2 kHz) | ||
| Ø0,25 | -25~0 (1 kHz, 2 kHz) | |
| -20~0 (2 kHz) | ||
| Perda de inserção (dB, valor típico) | 0,8 (1310 nm) | |
| 2,5 (1550 nm) | ||
| Pilha alcalina (V) | 9 | |
| Temperatura de funcionamento (℃) | -10 a +60 | |
| Temperatura de armazenamento (℃) | -25 a +70 | |
| Dimensão (mm) | 196 × 30,5 × 27 | |
| Peso (g) | 200 | |
Pacotes padrão
| MODELO | INCLUI |
| FF-3306B | Identificador de fibra ótica FF-3306B, 4 cabeças adaptadoras, protetor solar, pilha alcalina, manual do utilizador, cotonete e estojo de transporte macio. |
Perguntas frequentes
P1: Quais são as principais funções do Identificador de Fibra Ótica FF-3306B?
R: O FF-3306B identifica a direção dos sinais óticos transmitidos e apresenta a potência relativa do núcleo sem danificar a fibra dobrada. Deteta o tráfego de sinais e reconhece as frequências de modulação (270 Hz, 1 kHz, 2 kHz), utilizando tons sonoros para alertar os operadores durante os testes em tempo real.
P2: Que diâmetros de fibra e tipos de adaptadores são suportados?
R: O FF-3306B inclui quatro cabeças adaptadoras intercambiáveis para se adequarem a vários tamanhos de cabo:
- Ø0,25: Aplicável a fibra nua
- Ø0,9: Adequado para cabo de amortecedor solto com Ø 0,9 mm
- Ø2,0: Adequado para cabos de interior com Ø 2,0 mm
- Ø3,0: Adequado para cabos de interior com Ø 3,0 mm
P3: Quais são as principais especificações técnicas e óticas?
R: As principais especificações óticas incluem:
- Intervalo de comprimentos de onda: 800–1700 nm
- Tipo de detetor: 2 unidades de InGaAs com Ø1 mm
- Intervalo de teste da potência do sinal: -50 a +10 dBm
- Perda de inserção típica: 0,8 dB a 1310 nm e 2,5 dB a 1550 nm
- Temperatura de funcionamento: -10 °C a +60 °C
P4: Quais são as dimensões, os requisitos de alimentação e os itens incluídos na embalagem padrão?
R: Os detalhes relativos à construção e aos acessórios incluídos são os seguintes:
- Dimensões e peso: 196 × 30,5 × 27 mm, com um peso de 200 g
- Fonte de alimentação: Pilha alcalina de 9 V
- Pacote Padrão: Unidade FF-3306B, 4 cabeças adaptadoras, protetor solar para testes sensíveis à luz, pilha de 9 V, manual do utilizador, cotonetes de limpeza e uma bolsa de transporte macia
P5: O que é o preço de referência e como posso solicitar uma cotação ou uma demonstração?
R: O preço de referência do FF-3306B é $95. Pode enviar um pedido de informação clicando em Adicionar ao orçamento ou Solicite uma demonstração na página do produto.
